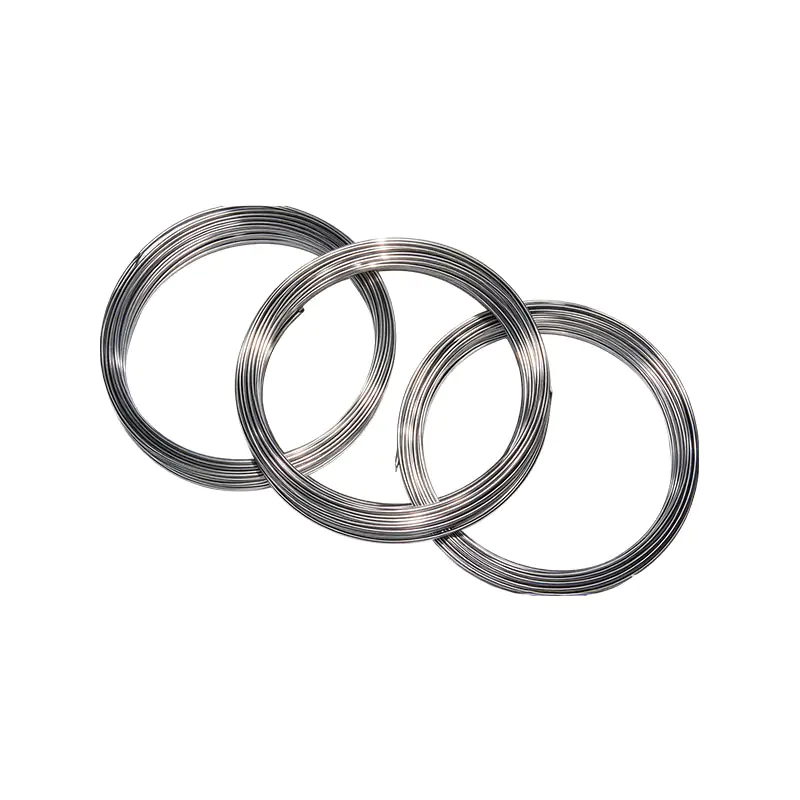

Pancierový termočlánkový kábel

Pancierový termočlánkový kábel, bežne známy ako pancierový drôt alebo medzinárodne ako anorganický izolačný termočlánkový kábel, je pevný celok vyrobený z ochrannej rúrky z nehrdzavejúcej ocele, izolačného prášku z oxidu horečnatého a materiálu termočlánkového drôtu, kombinovaného a zhutneného vo forme. Má výhody odolnosti voči tlaku, odolnosti voči zemetraseniu, flexibilite, miniaturizácii a rýchlej dobe tepelnej odozvy. Je základným materiálom na výrobu pancierových termočlánkov.

Výhody produktu:
1. Citlivá tepelná odozva a široký rozsah merania teploty
Malá tepelná zotrvačnosť, vysoká rýchlosť snímania teploty, dokáže pokryť vysoké a nízke teplotné rozsahy, stabilný výstup termoelektrického potenciálu a dokáže rýchlo zachytiť zmeny teploty v pracovných podmienkach.
2. Vysoká mechanická pevnosť, ohybnosť a jednoduchá inštalácia
Kovový pancierový plášť je odolný voči vibráciám a nárazom a môže sa mierne ohýbať, vďaka čomu je vhodný pre malé priestory s vybavením a zložité inštalácie elektroinštalácie na mieste.
3. Dobré ochranné tesnenie a silná adaptabilita na životné prostredie
Štruktúra minerálnej izolácie je hustá, odolná voči vlhkosti, prachu a oxidácii, so spoľahlivým izolačným výkonom a môže pracovať dlhú dobu v drsných priemyselných prostrediach, ako je prach a vysoké teploty.

Hlavné predajné miesta:
1. Široký rozsah merania teploty a rýchla odozva
Malá tepelná zotrvačnosť, citlivé snímanie teploty, schopné merať vysoké aj nízke teploty, stabilný výstup termoelektrického potenciálu a spätná väzba zmien teploty na mieste v reálnom čase.
2. Flexibilné a odolné voči vibráciám, so silnou prispôsobivosťou inštalácie
Telo panciera je ohybné, odolné voči nárazom a vibráciám a dá sa ľahko položiť do malých priestorov zariadení a zložitých miest potrubí.
3. Hustá izolačná ochrana, vysoká odolnosť
Štruktúra minerálnej izolácie má dobrý tesniaci výkon, odolnosť proti vlhkosti a prachu, odolnosť proti oxidácii a môže odolať drsnému priemyselnému prostrediu, čím sa znižuje pravdepodobnosť zlyhania a predlžuje sa životnosť.

Kontaktujte nás
PREV：Žiadny predchádzajúci článokĎALEJ：Pancierový kábel termistora
FAQ Výkonové špecifikácie

Q1: Aký je minimálny polomer ohybu pre pancierové termočlánkové káble?
Odpoveď: Vo všeobecnosti by polomer ohybu nemal byť menší ako 5-7 násobok vonkajšieho priemeru panciera. Sonda horúceho konca by sa nemala čo najviac ohýbať, aby nedošlo k vnútornému pretrhnutiu drôtu a ovplyvneniu merania teploty.

Q2: Môžu pancierové termočlánky priamo merať vysokoteplotné médiá?
Odpoveď: Horná hranica merania teploty závisí od materiálu plášťa a stupnice termočlánku a rôzne modely majú rôznu teplotnú odolnosť; V podmienkach ultravysokých teplôt je potrebné overiť špecifikácie a parametre. Prekročenie rozsahu urýchli starnutie a poškodenie.

Otázka 3: Aké sú dôvody preskakovania signálu merania teploty a nepresných hodnôt?
Odpoveď: Bežné príčiny zahŕňajú elektromagnetické rušenie, zlý kontakt vedenia a poškodenie izolačnej vrstvy spôsobené vlhkosťou. Pre rušivé prostredie sa odporúča použiť tienený typ s jednobodovým uzemnením tieniacej vrstvy a skontrolovať tesnosť svoriek vodičov.

Q4: Môžu byť pancierové termočlánkové káble predĺžené a spojené na použitie?
Odpoveď: Neodporúča sa priame pripojenie a rozšírenie podľa vlastného uváženia. Na predĺženie by sa mali použiť kompenzačné vodiče s rovnakým deliacim číslom; Miešanie obyčajných vodičov vytvorí dodatočný tepelný potenciál, čo spôsobí značné chyby merania.

1.1 Názov produktu, model, číslo mierky, materiál vonkajšej rúrky a prevádzková teplota sú uvedené v tabuľke 1-1.

Názov produktu Model Typ termočlánku Materiál vonkajšieho plášťa Vonkajší priemer (mm) Max prevádzková teplota (°C)
Pancierový termočlánkový kábel Chromel-Nisil
Pancierový termočlánkový kábel Chromel-Nisil-Mg 		KK
KN 		K
N 		GH3030, GH3039, 25Cr–20Ni 0,5; 1,0 500
1,5; 2.0 800
3,0; 4,0; 4,5; 5.0 900
6,0; 8.0 1100
Pancierový termočlánkový kábel Chromel-Nisil
Pancierový termočlánkový kábel Chromel-Nisil-Mg 		KK
KN 		K
N 		1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2.0 600
3,0; 4,0; 4,5; 5.0 800
6,0; 8.0 800
Pancierovaný chromel-konštantný termočlánkový kábel KE E 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 400
1,5; 2.0 500
3,0; 4,0; 4,5; 5.0 600
6,0; 8.0 800
Pancierový železno-konštantný termočlánkový kábel KJ J 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 300
1,5; 2.0 400
3,0; 4,0; 4,5; 5.0 500
6,0; 8.0 750
Pancierový medeno-konštantný termočlánkový kábel KT T 1Cr18Ni9Ti, 316L; 304 0,5; 1,0 200
1,5; 2.0; 3.0
4,0; 4,5; 5.0 		300
300
6,0; 8.0 400
Pancierový termočlánkový kábel PtRh10–Pt KS S GH3030, GH3039, 25Cr–20Ni 1,0; 1.5 800
2,0; 3.0 900
Pancierový termočlánkový kábel PtRh13-Pt KR R 4,0; 4.5 1000
5,0; 6,0; 8.0 1100
Pancierový termočlánkový kábel PtRh30–PtRh6 KB B GH3030, GH3039, 25Cr–20Ni 4,0; 4.5 1100
5,0; 6,0; 8.0 1200


Poznámka: Výrobky z iných materiálov a s rôznymi vonkajšími priemermi je možné dodať po konzultácii medzi dodávateľom a zákazníkom.
1.2 Štandardy produktov
1.2.1 Základné kovové pancierované termočlánkové káble sú v súlade s JB/T8205-1999 a GB/T18404-2001
1.2.2 Termočlánkové káble pancierované z drahých kovov sú v súlade s JB/T 8909-1999
1.2.3 Pancierové termočlánkové káble Pt-Rh 30–Pt-Rh 8 sú v súlade s QB/T 2405-2004

1.3 Spôsob označovania modelov pancierových termočlánkových káblov:

KK 4 G30 φ5,0 I GB/T18404-2001
KK Model (KKKN, KEKJKTKS, KR, KB)
4 Počet káblov: Nešpecifikované pre dvojžilové; štvorjadrový je označený ako „4“
G30 Materiál ochrannej trubice: 1Cr18Ni9Ti je označený ako „B“
GH3039 je označený ako „G39“
GH3030 je označený ako „G30“
25Cr-20Ni sa označuje ako „2520“
316 l, 304
φ5.0 Vonkajší priemer kábla (Φ0,5–8,0 mm)
I Trieda tolerancie (trieda I, II, III)
GB/T18404 Štandardné číslo
2001 Štandardný rok

1.4 Rozmery výrobku a povolené odchýlky musia byť v súlade s tabuľkou 1-2.

Vonkajší priemer a tolerancia (mm) KK / KN / KE / KJ / KT KS / KR / KB
Min. Hrúbka steny (mm) Min. Termočlánkový drôt Priemer. (mm) Min. Hrúbka izolačnej vrstvy (mm) Min. Hrúbka steny (mm) Min. Termočlánkový drôt Priemer. (mm) Minimálny priemer drôtu termočlánku (mm)
0,5 ± 0,025 0.05 0.08 0.04 / / /
1,0 ± 0,025 0.1 0.15 0.08 0.1 0.1 0.12
1,5 ± 0,025 0.15 0.23 0.12 0.15 0.15 0.17
2,0 ± 0,025 0.2 0.3 0.16 0.2 0.2 0.23
3,0 ± 0,030 0.3 0.45 0.24 0.3 0.3 0.34
4,0 ± 0,040 0.4 0.6 0.32 0.4 0.4 0.47
4,5 ± 0,045 0.45 0.68 0.36 0.45 0.4 0.52
5,0 ± 0,050 0.5 0.75 0.4 0.5 0.45 0.62
6,0 ± 0,060 0.6 0.9 0.48 0.6 0.45 0.8
8,0 ± 0,080 0.8 1.2 0.64 0.8 0.45 1.16

Poznámka: Pre viacžilové alebo jednožilové pancierové termočlánkové káble sú povolené mierne úpravy hrúbky steny rúrky, priemeru drôtu termočlánku a hrúbky izolácie.

1.4 Charakteristiky a tolerancie termočlánkov
V prípade pancierových termočlánkov vyrobených z pancierových termočlánkových káblov rôznych modelov, keď je referenčný spoj 0 °C, termoelektrický potenciál musí spĺňať normu GB/T 16839.1-1997, „Termočlánky – časť 1: Kalibračné tabuľky“ a tolerancie pre rôzne triedy musia spĺňať ustanovenia tabuliek 1–3.

Kategória Tolerančná trieda Model Typ Tolerancia (°C) Rozsah teplôt (°C)
Základný kovový pancierový termočlánkový kábel I KK K ±1,5 °C alebo ±0,4 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±0,5 °C alebo ±0,4 %t −40 ~ 350
II KK K ±2,5 °C alebo ±0,75 %t −40 ~ 1100
KN N −40 ~ 1100
KE E −40 ~ 800
KJ J −40 ~ 750
KT T ±1,0 °C alebo ±0,75 %t −40 ~ 400
III KK K ±2,5 °C alebo ±1,5 %t −200 ~ 40
KN N −200 ~ 40
KE E −200 ~ 40
KT T ±1,0 °C alebo ±1,5 %t −200 ~ 40
Pancierový termočlánkový kábel z drahých kovov II KS S ±1,5 °C alebo ±0,25 %t 300 – 1100
KR R 300 – 1100
pt KS S ±3,0 °C alebo ±0,5 %t 300 – 1100
KR R 300 – 1100
II KB B ±0,25 %t 600 – 1200
III KB B ±4,0 °C alebo ±0,5 %t 600 – 1200

Poznámka: t = absolútna hodnota nameranej teploty (°C); "pt" označuje štandardnú (bežnú) známku.

1.5 Izolačný odpor
Izolačný odpor sa meria medzi párom vodičov a medzi párom vodičov a vonkajším plášťom. Pre káble s vonkajším priemerom <1,5 mm musí byť použité napätie 75 25 V DC; pre káble s vonkajším priemerom > 1,5 mm musí byť použité napätie 500 50 V DC. Izolačný odpor na meter pri izbovej teplote a pri zvýšených teplotách musí spĺňať ustanovenia tabuľky 1-4.

Testovacie prostredie Modelky Min. Dĺžka merania (m) Testovacia teplota (°C) Min. Izolačný odpor (MΩ/m)
Teplota miestnosti KK, KE, KJ, KT, KN, KS, KR, KB 1 25 ± 15 1000
Vysoká teplota KK, KN, KE, KJ, KS, KR, KB 0.5 500 ± 15 5
Vysoká teplota KT 0.5 300 ± 15 500

Poznámka: Izolačné materiály pancierových termočlánkov a pancierových termočlánkových káblov majú obmedzenú elektrickú vodivosť; izolačný odpor klesá so zvyšujúcou sa dĺžkou kábla. Vodivosť na jednotku dĺžky je označená Sm’ (rovná sa Q’·m’); pre káble alebo termočlánky dlhšie ako 1 m sa izolačný odpor vyjadruje v ·m alebo MQ·m, pričom izolačný odpor je nepriamo úmerný dĺžke; pre tie, ktoré sú kratšie ako 1 m, je vyjadrená v MQ·m.
