1. Čo sú Prístroje úrovne

Hladinové prístroje sú automatické detekčné zariadenia používané na meranie výšky, objemu alebo polohy rozhrania kvapalín, pevných látok, práškov a kalov uložených v priemyselných nádržiach, silách, zásobníkoch a potrubiach. Ako základná vetva procesnej prístrojovej techniky, hladinové prístroje premieňajú fyzickú polohu vo vnútri nádoby na elektrický alebo digitálny signál, ktorý možno čítať lokálne alebo prenášať do riadiaceho systému. Táto kategória je vo všeobecnosti rozdelená do troch skupín: prístroje na meranie hladiny kvapalín, prístroje na meranie hladiny materiálu a prístroje na meranie na úrovni hranice alebo rozhrania, z ktorých každá je určená pre iný typ meraného média a podmienky procesu.

Pretože skladovacie a reakčné nádoby existujú takmer v každom priemyselnom sektore, úrovňové prístroje sa používajú všade tam, kde závod potrebuje sledovať, koľko materiálu zostáva v kontajneri alebo kde sa stretávajú dve vrstvy materiálu. Jednoúrovňový prístroj môže byť požiadaný, aby jeden deň pracoval v nádrži na čistú vodu a na druhý deň v nádrži na korozívnu kyselinu, takže kategória zahŕňa širokú škálu technológií snímania vhodných pre rôzne fyzikálne a chemické podmienky. Hladinové prístroje sú tiež často spárované s teplotnými a tlakovými prístrojmi v rovnakej procesnej slučke, pretože monitorovanie zásob často závisí od všetkých troch parametrov, ktoré sa čítajú spoločne.

Od jednoduchého plavákového spínača, ktorý spustí alarm, keď je nádrž plná, až po radar s riadenými vlnami, ktorý nepretržite meria hladinu lepkavej suspenzie, hladinové prístroje slúžia ako oči spracovateľského priemyslu. Pomáhajú operátorom vyhnúť sa pretečeniu, zabraňujú chodu čerpadiel nasucho a udržiavajú konzistentné zásoby materiálu. Xinguo Group Co., Ltd. od roku 1997 dodáva úrovňové prístroje spolu s prístrojmi na meranie teploty, tlaku a prietoku, čím podporuje priemyselné odvetvia ako energetika, ropa, chémia, hutníctvo, stavebné materiály, potraviny a úprava vody spoľahlivými riešeniami merania.

2. Pracovné princípy a meracie technológie

Hladinové prístroje sa spoliehajú na niekoľko odlišných fyzikálnych princípov na lokalizáciu povrchu alebo rozhrania materiálu vo vnútri nádoby. Prístroje kontaktného typu, ako sú plavákové spínače, kapacitné sondy a radar s riadenými vlnami, umiestňujú snímací prvok priamo do média alebo do jeho blízkosti a zisťujú zmeny mechanickej polohy, kapacity alebo odrazené mikrovlnné impulzy pozdĺž sondy. Prístroje bezkontaktného typu, ako sú radarové hladinomery, ultrazvukové hladinomery a laserové hladinomery, sú namontované nad médiom a vysielajú signál smerom nadol, potom merajú čas potrebný na návrat odrazenej vlny, aby sa vypočítala vzdialenosť, a teda hladina.

Voľba medzi kontaktným a bezkontaktným snímaním závisí od vlastností meraného média. Radar s vedenou vlnou funguje dobre v nádržiach s penou, parou alebo turbulenciou, pretože signál sa šíri pozdĺž pevnej sondy a nie cez otvorený vzduch. Bezkontaktný radar sa často vyberá pre korozívne alebo viskózne médiá, kde by bolo ťažké čistiť alebo udržiavať sondu. Ultrazvukové prístroje sú praktickou možnosťou pre čisté kvapaliny a jednoduché zásobníky pri normálnom tlaku a teplote, zatiaľ čo kapacitné a plavákové prístroje zostávajú bežné pre menšie nádoby alebo detekciu rozhrania medzi dvoma nemiešateľnými kvapalinami.

Porovnanie technologického rozsahu

Tabuľka nižšie predstavuje kvalitatívne porovnanie typického použiteľného rozsahu merania pre niekoľko bežných technológií snímania hladiny. Toto porovnanie je určené skôr na ilustráciu všeobecného rádu spojeného s každou technológiou než na presnú špecifikáciu pre ktorýkoľvek jednotlivý model produktu. Radar s navádzanými vlnami a bezkontaktný radar vo všeobecnosti pokrývajú širší efektívny rozsah, pretože ich signál môže cestovať cez otvorený priestor alebo pozdĺž sondy na väčšie vzdialenosti s obmedzeným útlmom. Ultrazvukové hladinomery zvyčajne pokrývajú stredný rozsah a sú ovplyvnené vrstvou pary, prachu a teploty vo vnútri nádoby. Plavákové a kapacitné prístroje sa zvyčajne používajú na kratšie rozsahy, ktoré zodpovedajú rozmerom menších nádrží alebo nádob, kde je možné pohodlne nainštalovať mechanickú alebo elektrickú sondu. Pochopenie tohto relatívneho rozsahu pomáha inžinierom zúžiť, ktorá technológia snímania je vhodná pred preskúmaním podrobných technických parametrov pre konkrétnu aplikáciu.

Ako je uvedené vyššie, bezkontaktný radar a radar s riadenými vlnami zaberajú širší koniec porovnania, pretože ich elektromagnetický signál môže byť navrhnutý tak, aby prekonal dlhšie vzdialenosti s predvídateľným útlmom. Vďaka tomu sú obe technológie bežnou voľbou pre vysoké skladovacie nádrže v petrochemickom a energetickom sektore. Ultrazvukové prístroje sú v strede rozsahu, pretože zvukové vlny sú citlivejšie na teplotné gradienty a hustotu pár ako mikrovlnné signály. Kapacitné sondy a plavákové spínače zaberajú kratší koniec rozsahu, pretože ich snímací prvok musí fyzicky dosiahnuť alebo sa priblížiť k povrchu média, čo je vo veľmi vysokých nádobách nepraktické. Táto relatívna poloha je užitočnou východiskovou referenciou, keď projektový tím porovnáva snímacie technológie pred vykonaním podrobného prieskumu lokality.

Za zmienku tiež stojí, že efektívny dosah môže byť rozšírený alebo znížený o dielektrickú konštantu média pre prístroje na báze radaru alebo o hustotu pre ultrazvukové a plavákové zariadenia. Napríklad bezkontaktný radar môže dosiahnuť dlhší dosah v kvapaline s vysokou dielektrikou ako v prášku s nízkou dielektrikou. Podobne sa výkon ultrazvuku často znižuje v prašnom prostredí, čo znižuje jeho praktický dosah. Tieto faktory sú dôvodom, prečo je graf označený ako „typický“ – skutočný rozsah, ktorý získate v teréne, závisí od vašich špecifických podmienok procesu. Vždy si pozrite výkonnostné krivky výrobcu pre presný model, o ktorom uvažujete.

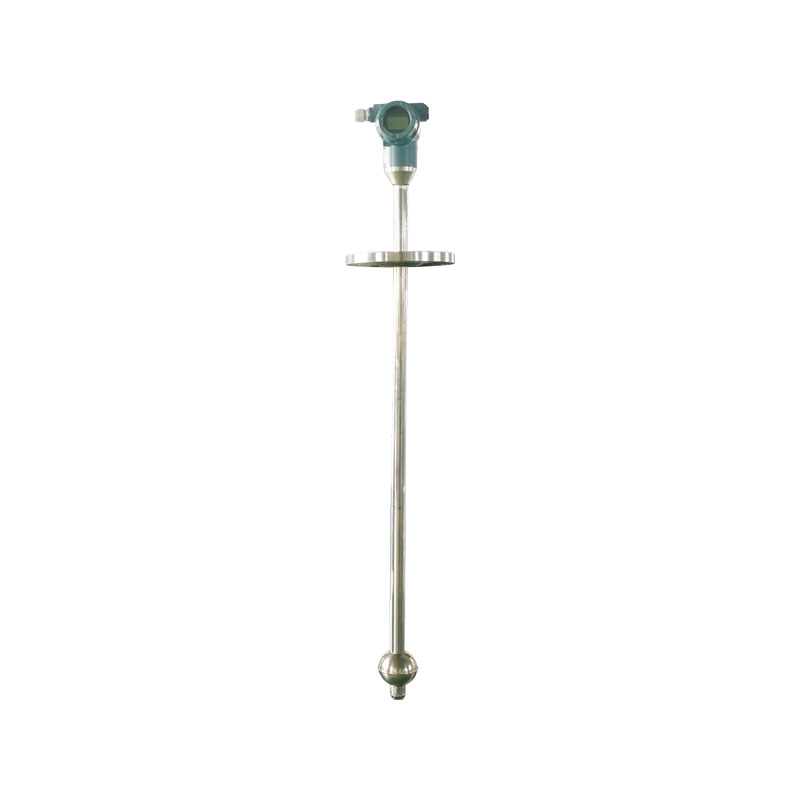

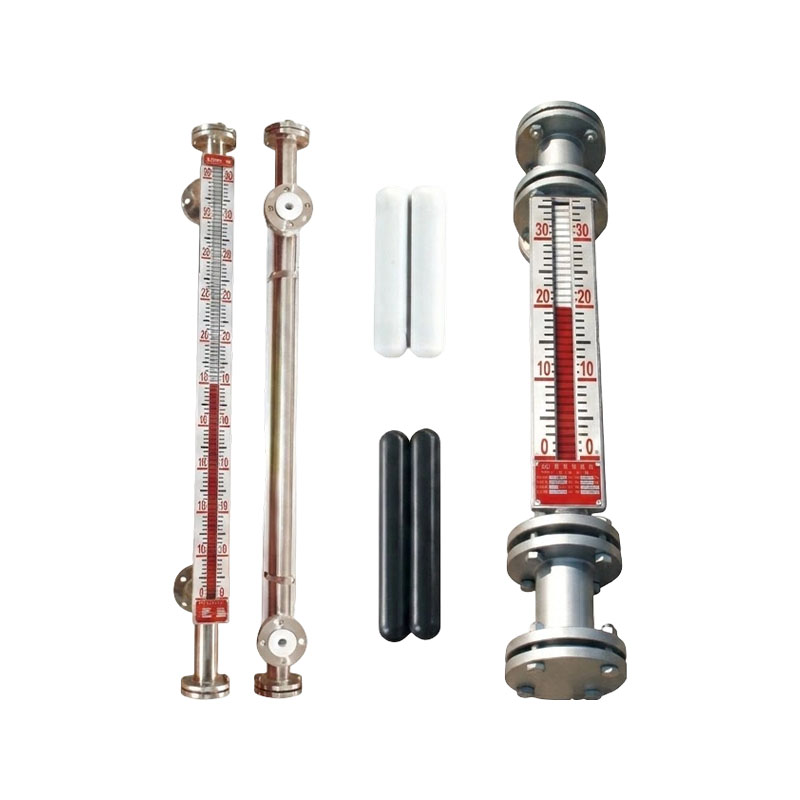

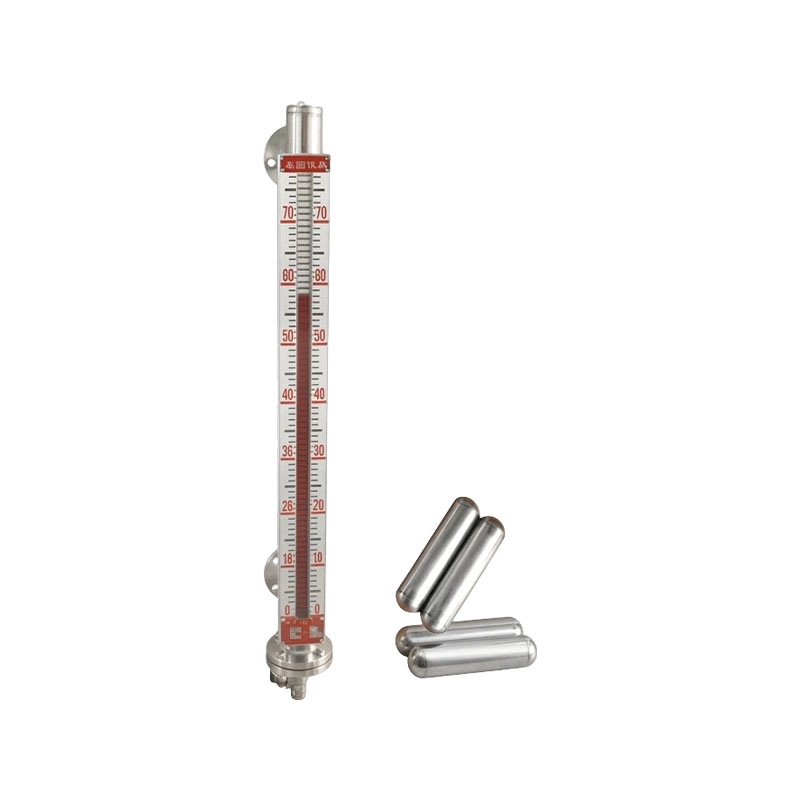

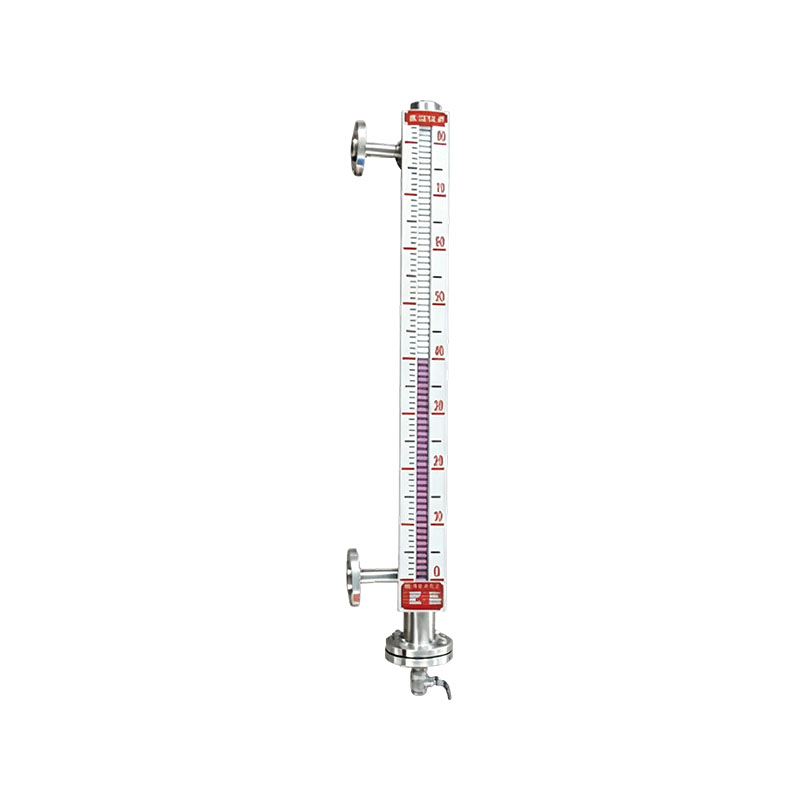

3. Bežné typy a charakteristiky

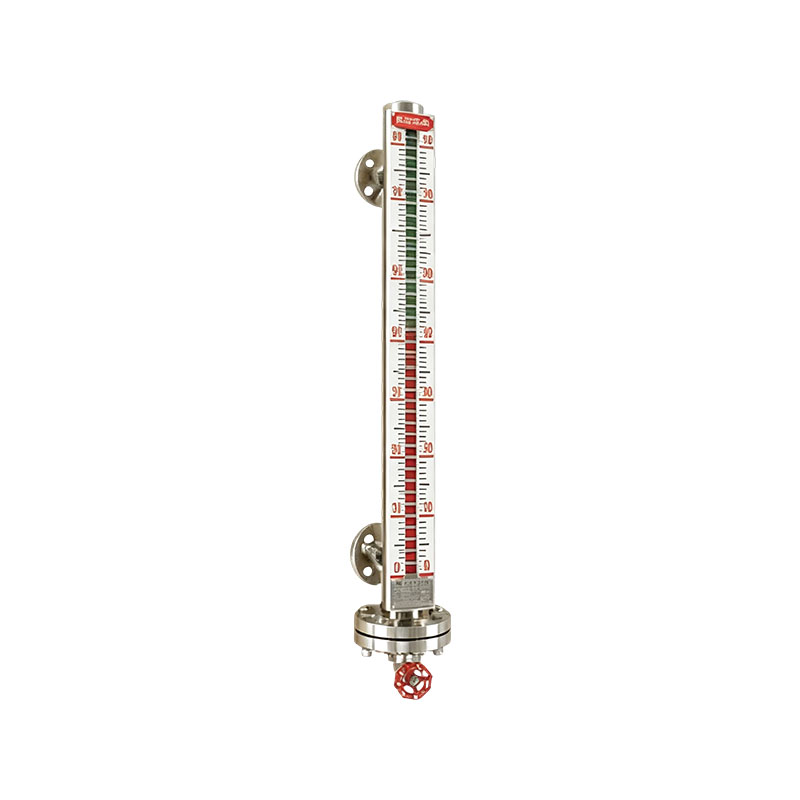

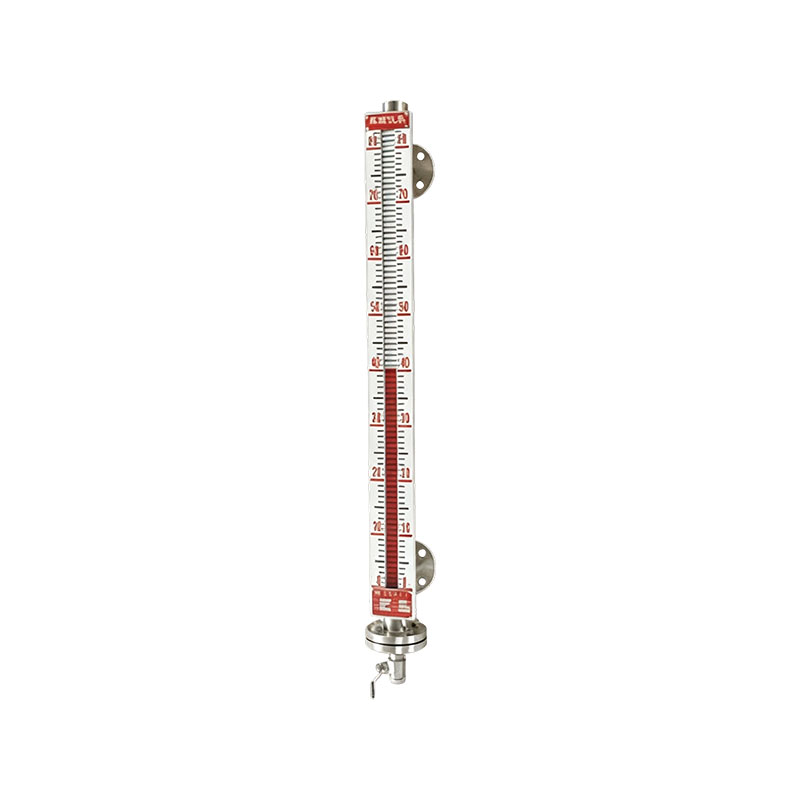

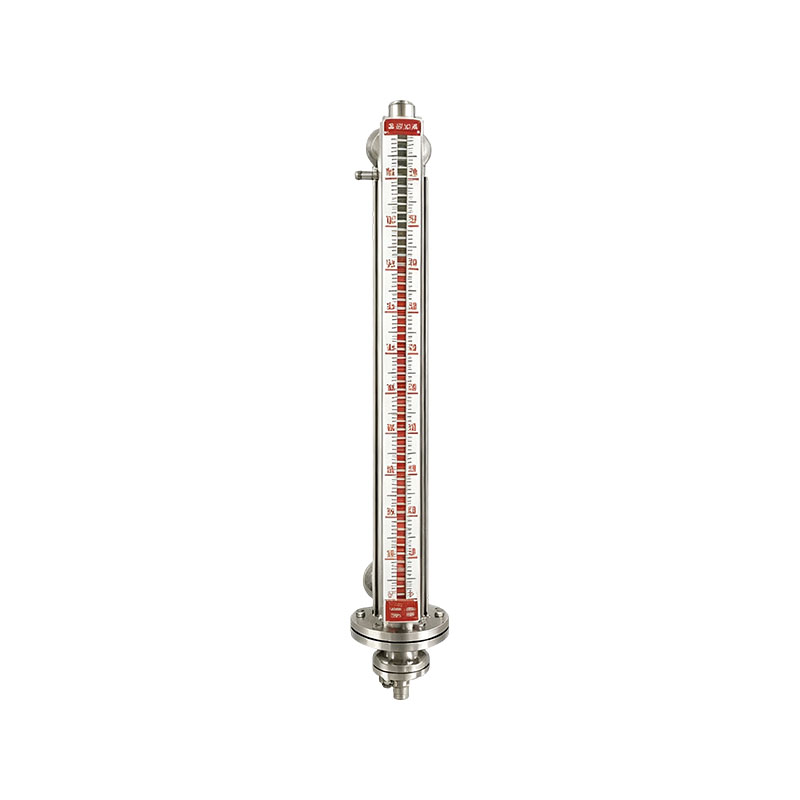

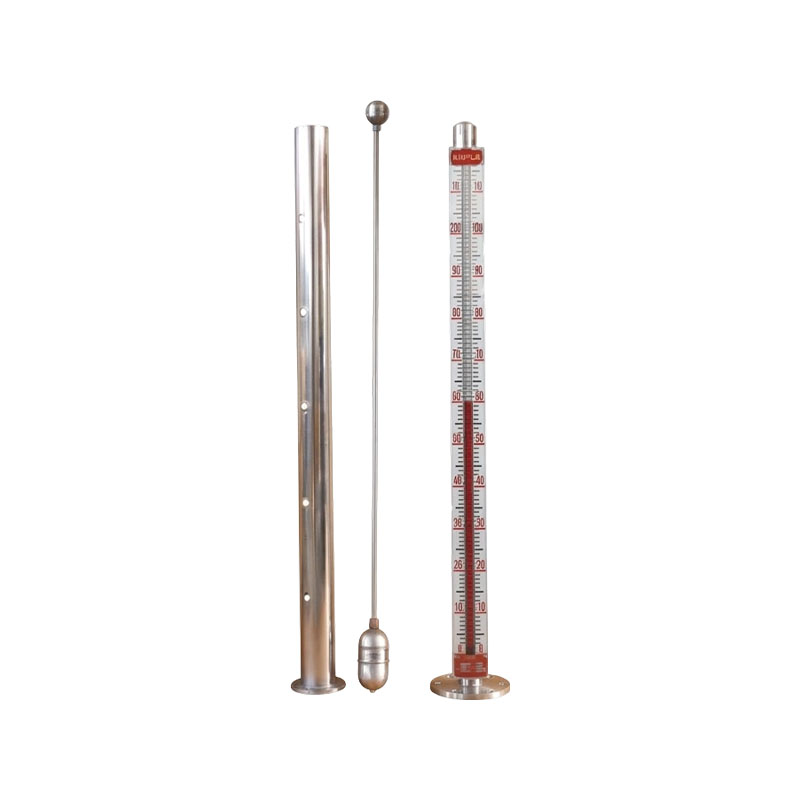

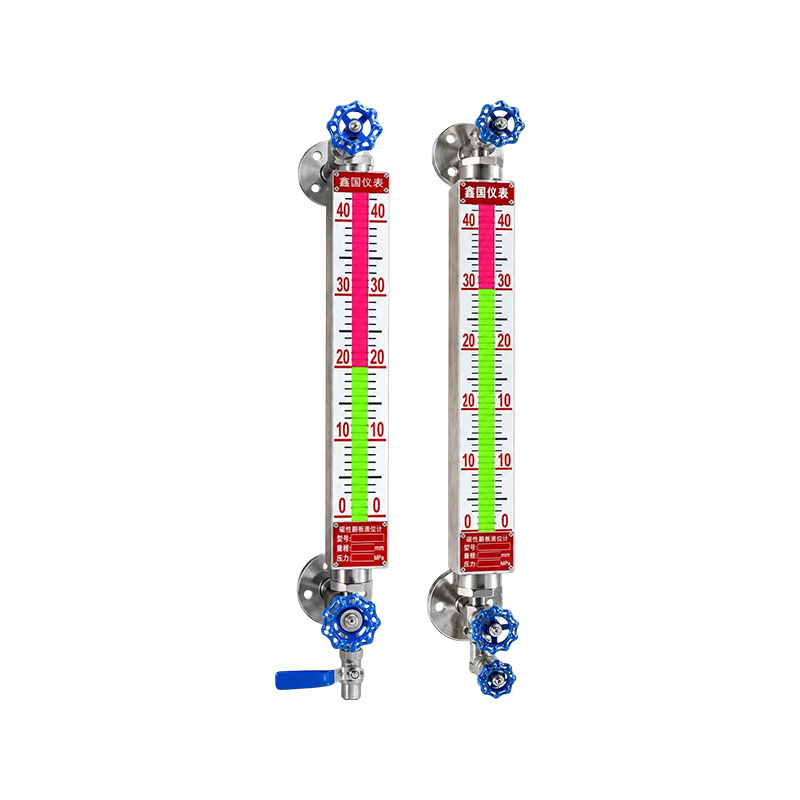

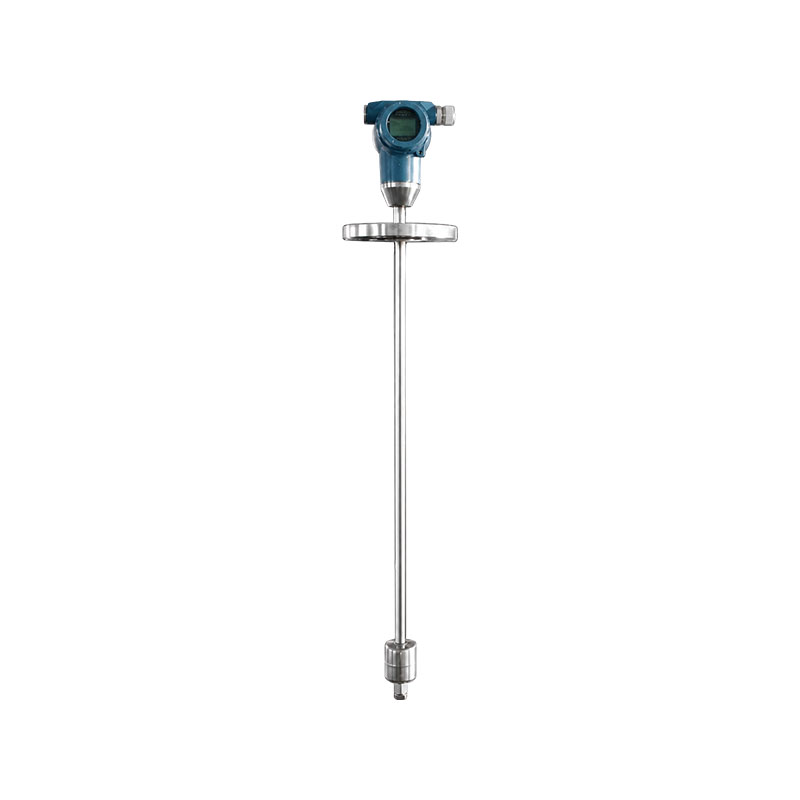

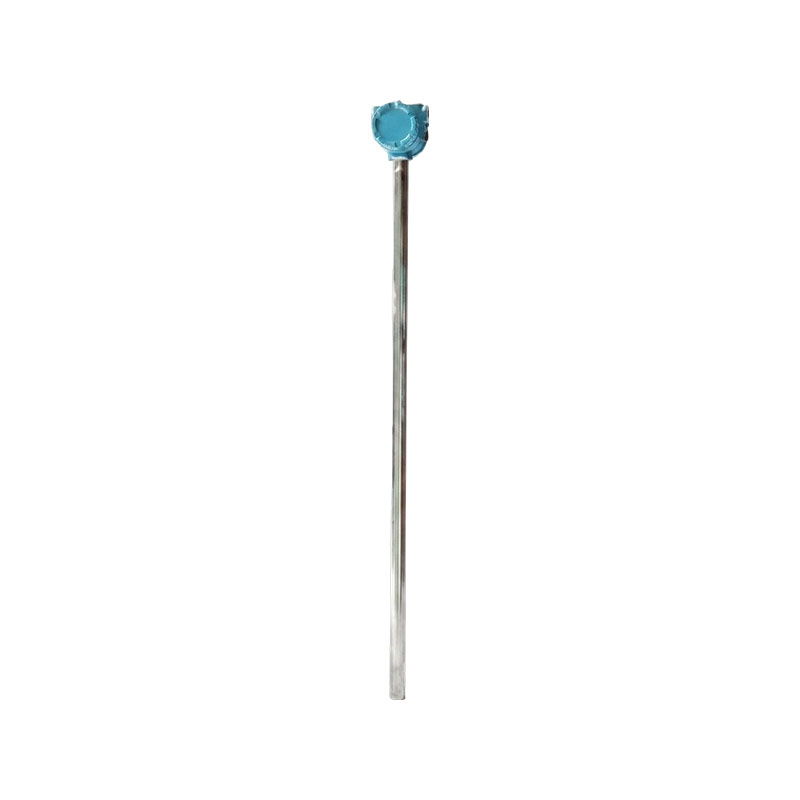

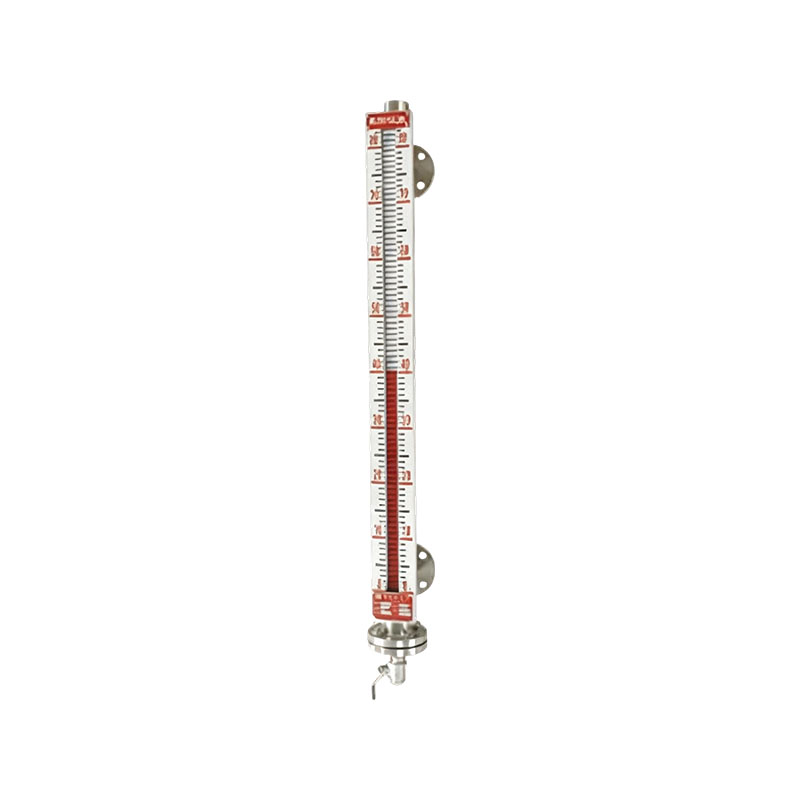

Hladinové prístroje možno zoskupiť do niekoľkých bežných typov, z ktorých každý má vlastnosti vhodné pre konkrétne podmienky procesu. Nižšie uvedená tabuľka sumarizuje tieto typy spolu s typickými výstupnými signálmi a všeobecnými aplikačnými poznámkami, ktoré môžu podporiť počiatočný skríningový proces pred podrobným technickým preskúmaním.

Každý typ uvedený vyššie podporuje štandardizované výstupné signály ako napr 4-20mA , Hart a Modbus, čo umožňuje integráciu prístroja do distribuovaného riadiaceho systému alebo programovateľného logického ovládača bez rozsiahleho vlastného zapojenia. Výber správneho typu je vo všeobecnosti založený na fyzikálnom stave média, procesnej teplote a tlaku a na tom, či aplikácia vyžaduje nepretržité meranie alebo jednobodový alarm. Napríklad radar s riadenými vlnami sa uprednostňuje, keď má nádrž vnútorné miešadlá, ktoré vytvárajú penu alebo turbulencie, zatiaľ čo bezkontaktný radar sa často používa pre vysoko korozívne chemikálie, kde by bola napadnutá aj malá sonda.

4. Porovnanie kontaktov a nekontaktov

Každý z kontaktných a bezkontaktných prístrojov prináša odlišné výhody v závislosti od procesného prostredia. Radarová tabuľka nižšie porovnáva obe kategórie v rámci piatich všeobecných kritérií, ktoré sa bežne berú do úvahy pri výbere prístroja: prispôsobivosť drsným médiám, odolnosť voči nánosom alebo znečisteniu, jednoduchosť inštalácie, stabilita odozvy v turbulentných podmienkach a vhodnosť na detekciu rozhrania. Každé kritérium je hodnotené na relatívnej škále od stredu smerom von, kde väčšia oblasť označuje silnejšiu všeobecnú charakteristiku pre danú kategóriu. Toto porovnanie je určené skôr ako koncepčná príručka než ako pevná číselná špecifikácia, pretože skutočný výkon závisí od konkrétneho modelu a príslušných procesných podmienok.

Prístroje kontaktného typu, reprezentované väčšou tieňovanou oblasťou v grafe, vo všeobecnosti vykazujú silnejšie relatívne hodnotenie pre detekciu rozhrania a stabilitu turbulencie, pretože sonda prechádza priamo cez médium a je menej ovplyvnená povrchovým rušením. Najmä radar s vedenou vlnou zostáva preferovaným kontaktným riešením pre aplikácie zahŕňajúce penu alebo miešanie, pretože riadený signál zostáva blízko povrchu sondy. Bezdotykové prístroje, zobrazené ako menšia šrafovaná plocha, majú tendenciu priaznivejšie hodnotiť jednoduchosť inštalácie a odolnosť voči znečisteniu, pretože samotný senzor sa nedotýka média a vyžaduje menej časté čistenie v lepivých alebo kryštalizujúcich aplikáciách. Obe kategórie ponúkajú primeranú adaptabilitu na drsné médiá, keď sú pre proces špecifikované správne zmáčané materiály a dizajn antény.

V praxi mnohé závody používajú kombináciu kontaktných a bezkontaktných nástrojov v rôznych nádobách v závislosti od špecifického média a mechanických obmedzení každej nádrže. Napríklad chemická továreň môže použiť bezkontaktný radar na skladovacej nádrži na koncentrovanú kyselinu sírovú, aby sa vyhli zmáčaniu častí, zatiaľ čo radar s riadenými vlnami na reaktore s miešadlami a penou na udržanie stability merania. Radarová tabuľka pomáha vizualizovať, že neexistuje jediná „najlepšia“ kategória – optimálny výber závisí od toho, ktoré kritériá sú pre vašu konkrétnu aplikáciu najdôležitejšie. Toto uvedomenie si kompromisu je kľúčovou súčasťou procesu výberu nástroja.

Za zmienku tiež stojí, že niektoré prístroje modernej úrovne môžu pracovať v kontaktnom aj bezkontaktnom režime v závislosti od konfigurácie antény alebo sondy, čo ponúka flexibilitu pre závody, ktoré sa chcú štandardizovať na jedinej technologickej platforme. Tieto hybridné konštrukcie sú však menej bežné a zvyčajne vyžadujú starostlivé vyhodnotenie podmienok procesu pred prijatím.

5. Aplikačné scenáre v jednotlivých odvetviach

Hladinové prístroje sa používajú v širokej škále priemyselných odvetví, pričom každý má charakteristické typy nádob a merané médiá. V petrochemických závodoch monitorujú hladinové prístroje surovú ropu, rafinovanú ropu a skladovacie nádrže na kyseliny alebo zásady, ako aj hladiny materiálu v reakčných kotloch. V energetickom sektore sa hladinové prístroje používajú na silá na popol, zásobníky na surové uhlie, nádrže na odsoľovaciu vodu a nádrže na kondenzát. Hutnícke a banské prevádzky používajú úrovňové prístroje na sledovanie hladiny rudy, hladiny kalu a úrovne vsádzky do vysokej pece, zatiaľ čo cementárne a závody na výrobu stavebných materiálov ich používajú na cementové silá, silá na suroviny, silá na popolček a silá na kamenivo.

Zariadenia na úpravu vody a ochranu životného prostredia sa spoliehajú na hladinové prístroje pre nádrže na odpadovú vodu, nádrže na čistú vodu, sedimentačné nádrže a dávkovacie nádrže. Závody na spracovanie obilia a krmív používajú nivelačné prístroje v obilných silách, kŕmnych silách a silách na múku, zatiaľ čo farmaceutické a potravinárske zariadenia ich používajú v nádržiach na sirup, nádržiach na omáčku, skladovacích nádržiach a reakčných nádržiach. Prevádzky uhoľných chemikálií a zemného plynu používajú hladinové prístroje na procesných nádržiach, separátoroch a vyrovnávacích nádržiach, kde presné sledovanie zásob podporuje bezpečnú a nepretržitú prevádzku.

Relatívne prijatie medzi sektormi

Stĺpcový graf nižšie predstavuje všeobecnú ilustráciu toho, ako sa úroveň používania prístrojov zvyčajne rozdeľuje medzi reprezentatívne priemyselné sektory na základe rozmanitosti typov nádob a procesných bodov, ktoré sa zvyčajne nachádzajú v každom sektore. Táto ilustrácia je kvalitatívna a jej cieľom je podporiť všeobecné pochopenie toho, kde sa nástroje úrovne bežne používajú, než aby predstavovala presnú trhovú štatistiku. Sektory s väčším počtom skladovacích a procesných nádob, ako je petrochemický priemysel a energetika, vo všeobecnosti vykazujú širšiu stopu bodov merania hladiny v závode. Sektory ako farmaceutický priemysel a spracovanie potravín majú tendenciu zahŕňať menšie a špecializovanejšie plavidlá, čo vedie k pomerne užšej, ale stále významnejšej aplikačnej stope.

Ako je znázornené, petrochemické a energetické aplikácie vo všeobecnosti predstavujú najširší rozsah bodov merania hladiny vďaka veľkému počtu nádrží, síl a procesných nádob, ktoré sa nachádzajú v typickom zariadení. Hutnícke a cementárenské operácie nasledujú tesne, pretože spracovanie rúd a materiálové silá vyžadujú nepretržité alebo bodové monitorovanie úrovne na celej výrobnej linke. Zariadenia na úpravu vody vykazujú miernu stopu sústredenú okolo menšieho počtu kritických nádrží, zatiaľ čo sektory obilnín, krmív, farmaceutických a potravinárskych odvetví majú tendenciu používať úrovňové nástroje cielenejším spôsobom okolo špecifických skladovacích alebo reakčných nádob. Tento všeobecný vzor môže pomôcť inžinierovi závodu predvídať rozsah projektu merania hladiny pri plánovaní nového zariadenia alebo rozširovaní existujúceho zariadenia.

Xinguo Group Co., Ltd. dodáva hladinové prístroje do všetkých týchto sektorov s produktovým portfóliom, ktoré zahŕňa aj prístroje na meranie teploty, tlaku, prietoku a digitálneho zobrazovania. Skúsenosti spoločnosti naprieč týmito rôznorodými odvetviami umožňujú jej technickému tímu odporučiť vhodné riešenia merania hladiny založené na skutočných skúsenostiach v teréne, a nie iba na teoretických znalostiach.

6. Pokyny pre výber

Výber nástroja vhodnej úrovne vo všeobecnosti zahŕňa preskúmanie niekoľkých procesných a mechanických faktorov spolu, a nie zameranie sa na jednu špecifikáciu. Nasledujúce body sumarizujú všeobecné úvahy používané počas typického výberového procesu.

1. Fyzikálny stav média vrátane toho, či ide o kvapalinu, tuhú látku, prášok alebo kašu a či je prítomná pena, prach alebo para.
2. Rozsah procesnej teploty a tlaku, ktorý ovplyvňuje výber zmáčaného materiálu a mechanické hodnotenie prístroja.
3. Korozívnosť alebo abrazivita média, ktorá ovplyvňuje výber medzi kontaktnými a bezkontaktnými technológiami snímania.
4. Geometria nádoby vrátane výšky, vnútorných prekážok, ako sú miešadlá, a umiestnenie dýzy použitej na montáž.
5. Požadovaný výstupný signál a komunikačný protokol, ako napríklad 4-20 mA, Hart alebo Modbus, aby zodpovedali existujúcemu riadiacemu systému.
6. Či je meracím bodom nepretržité monitorovanie hladiny alebo jednobodový alarm na ochranu vysokej alebo nízkej hladiny.
7. Klasifikácia oblasti miesta inštalácie, ktorá si môže vyžadovať prevedenie do výbušného prostredia alebo iskrovo bezpečné prevedenie.

Preskúmanie týchto faktorov spolu s výkresmi nádoby a procesným listom všeobecne podporuje presnejší výber prístroja a znižuje pravdepodobnosť prepracovania po inštalácii. V mnohých projektoch poskytuje prieskum lokality v kombinácii s preskúmaním podobných existujúcich zariadení užitočné referenčné body pred potvrdením konečnej technológie.

Spoločnosť Xinguo Group Co., Ltd. ponúka inžiniersku podporu, ktorá pomáha zákazníkom pracovať podľa týchto výberových kritérií. Vďaka vlastnej výrobe hladinových prístrojov, teplotných prístrojov a ovládacích káblov môže spoločnosť poskytnúť koordinované riešenie, ktoré zaisťuje kompatibilitu medzi hladinovým snímačom, signálnym káblom a prijímacím prístrojom – čím sa zjednoduší celková systémová integrácia pre koncového užívateľa.

7. Návod na inštaláciu a údržbu

Správna inštalácia hrá významnú úlohu v dlhodobej stabilite nivelačného prístroja. Bezkontaktné radarové a ultrazvukové snímače sú vo všeobecnosti namontované mimo plniaceho prúdu a stien nádoby, aby sa znížili falošné ozveny od striekania alebo štrukturálnych odrazov. Radarové sondy s vedenou vlnou sa zvyčajne inštalujú s dostatočnou vzdialenosťou od vnútorných prekážok, ako sú vykurovacie cievky alebo lopatky miešadla, pretože kontakt medzi sondou a pohybujúcim sa zariadením môže časom ovplyvniť meranie alebo sondu poškodiť. Kapacitné sondy a plavákové spínače sú zvyčajne umiestnené podľa špecifických horných a dolných alarmových bodov požadovaných procesom, pričom pozornosť sa venuje turbulenciám v blízkosti bodu plnenia.

Bežná údržba hladinových prístrojov vo všeobecnosti zahŕňa pravidelnú vizuálnu kontrolu krytu snímača a káblových spojení, čistenie snímacej plochy, kde sa pravdepodobne hromadia nánosy, a overovanie výstupného signálu voči známemu referenčnému bodu počas plánovaných odstávok. Bezkontaktné prístroje zvyčajne vyžadujú menšie fyzické čistenie ako kontaktné sondy, aj keď anténa alebo čelo snímača by sa mali stále pravidelne kontrolovať v prašnom alebo kondenzovanom prostredí. Zaznamenávanie stavu každého prístroja počas rutinnej údržby pomáha identifikovať postupný posun alebo nahromadenie skôr, ako to ovplyvní riadenie procesu, čím podporuje stabilnú dlhodobú prevádzku meraného bodu.

Pri radarových a kapacitných sondách s vedenou vlnou je obzvlášť dôležité skontrolovať, či medzi sondou a stenou nádrže nie je povlak alebo premostenie, pretože to môže spôsobiť chyby merania. V lepkavých alebo kryštalizujúcich službách by sa mali stanoviť pravidelné plány čistenia. Xinguo Group Co., Ltd. poskytuje odporúčania na údržbu pre každý typ prístroja na základe špecifického média a podmienok procesu, čím pomáha zákazníkom zaviesť efektívne programy preventívnej údržby.

8. Výrobné pozadie

Hladinové prístroje sa vyrábajú ako súčasť širšieho portfólia prístrojového vybavenia, ktoré zahŕňa aj prístroje na meranie teploty, tlakové prístroje, prístroje na meranie prietoku a prístroje s digitálnym displejom. Xinguo Group Co., Ltd. vyvíja a vyrába úrovňové prístroje spolu so súvisiacimi procesnými prístrojmi a komponentmi riadenia automatizácie, ktoré podporujú priemyselné odvetvia, ako je petrochémia, energetika, hutníctvo, cement, úprava vody a spracovanie potravín. Výroba nástrojov úrovne v rámci širšej základne prístrojovej a káblovej výroby umožňuje inžinierskym tímom koordinovať kompatibilitu signálneho kábla, kompenzačného kábla a riadiaceho systému spolu so samotným nástrojom úrovne, čo môže zjednodušiť integráciu pre závody, ktoré odoberajú viacero súvisiacich produktov od jedného dodávateľa.

Xinguo Group Co., Ltd. bola založená v roku 1997 a nachádza sa v meste Tianchang v provincii Anhui. So základným imaním 118 miliónov RMB a výrobnou plochou viac ako 60 000 metrov štvorcových spoločnosť zamestnáva viac ako 300 ľudí vrátane viac ako 50 technických odborníkov. Sortiment spoločnosti zahŕňa napájacie káble, ovládacie káble, kompenzačné káble, počítačové káble, signálne káble, MI vykurovacie káble, minerálne izolované káble, elektrické ohrievacie pásky, káblové žľaby, vysokonapäťové a nízkonapäťové distribučné zariadenia, automatizačné riadiace systémy, prístrojové ventily, potrubné ventily, armatúry, sklenené prístroje, laboratórne vybavenie a presné zliatiny. Tento komplexný produktový rad znamená, že zákazník, ktorý si objedná nivelačný prístroj, môže tiež získať potrebné prepojovacie káble, montážne ventily a komponenty riadiaceho systému z rovnakého zdroja, čím sa zníži zložitosť obstarávania.

Skúsenosti spoločnosti s drôtmi termočlánkovej zliatiny, kompenzačnými drôtmi a presnými zliatinami ďalej podporujú spoľahlivosť jej hladinových prístrojov, pretože tieto materiály sa často používajú v sondách a snímacích prvkoch kontaktných hladinových snímačov. Táto vertikálna integrácia výroby materiálu a montáže prístrojov prispieva k konzistentnej kvalite produktov a sledovateľnosti. Xinguo Group Co., Ltd. slúži zákazníkom v oblasti energetiky, ropy, chémie, metalurgie, stavebných materiálov, strojov, potravín, letectva, novej energie a vedeckého výskumu so záväzkom poskytovať spoľahlivé riešenia merania podporované technickou podporou a servisom.
