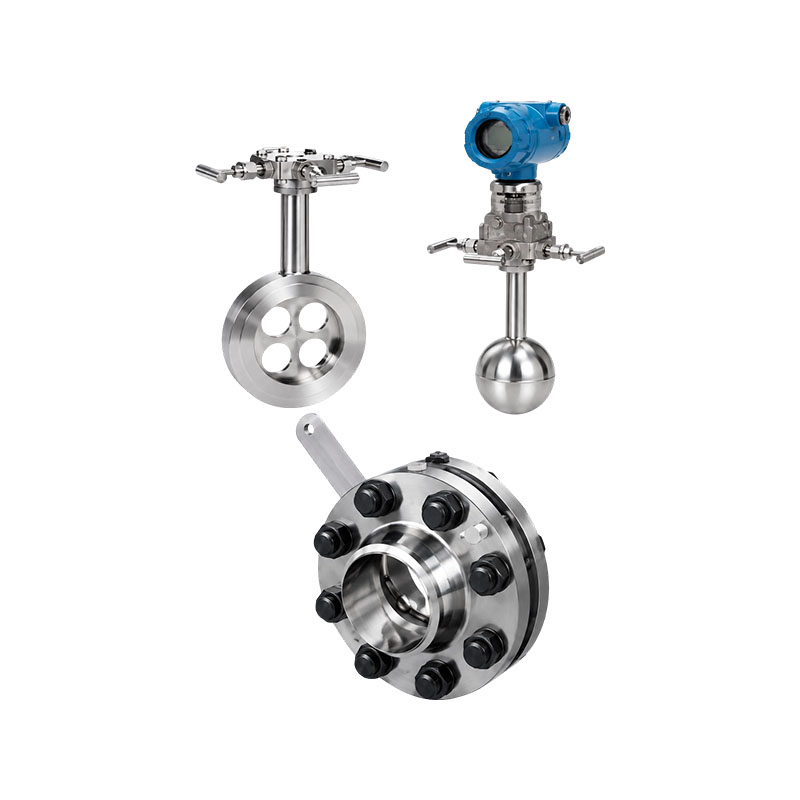

Vyvážený prietokomer typu XG-PHL výrazne zlepšil tradičné škrtiace zariadenie a má významné charakteristiky vyváženej rektifikácie. Tradičné škrtiace zariadenia majú iba jeden prietokový otvor, čo spôsobuje, že kvapalina po priškrtení stráca svoj ideálny prietok, čím sa plne nevyužívajú výhody prietokomerov s rozdielovým tlakom. Vyvážené prietokomery sa vzťahujú na takmer všetky merania tekutín a predstavujú revolúciu v technológii merania tekutín. V súčasnosti sú vyvážené prietokomery široko používané v priemyselných odvetviach, ako je ropný, chemický, metalurgický, energetický, zemný plyn a úprava vody.
Pracovný princíp:
Vyvážený prietokomer je revolučný diferenčný prietokomer, ktorý pracuje na rovnakom princípe ako iné diferenčné tlakové prietokomery, založený na princípe premeny energie v utesnených potrubiach; za ideálnych podmienok tekutiny je prietok v potrubí úmerný druhej odmocnine diferenčného tlaku. Prietok v potrubí možno vypočítať na základe Bernoulliho rovnice meraním hodnoty diferenčného tlaku. Vyvážený prietokový snímač je porézny diskový škrtiaci usmerňovač inštalovaný na priereze potrubia, pričom veľkosť a rozloženie každého otvoru je prispôsobené na základe špeciálnych vzorcov a testovacích údajov, známych ako číslo otvoru. Keď tekutina prejde cez funkčné otvory disku, bude vyvážená a usmernená; vír sa minimalizuje a vytvorí sa približná ideálna tekutina. Prostredníctvom zariadenia na meranie tlaku možno získať stabilný signál diferenčného tlaku a objemový prietok a hmotnostný prietok možno vypočítať podľa Bernoulliho rovnice.
Vlastnosti produktu:
1. Vysoká linearita a dobrá opakovateľnosť. Vyvážený prietokový senzor má symetrickú poréznu štruktúru, ktorá dokáže vyrovnať prietokové pole, znížiť vírivé prúdy, vibrácie a šum signálu. Stabilita prietokového poľa je výrazne zlepšená a linearita je 5-10 krát vyššia ako u clony. Opakovateľnosť je zvýšená o 54 %, čo je 0,15 %. Svojím komplexným výkonom patrí vyvážený prietokomer do kategórie špičkových prietokomerov.
5: Keď je pomer rozsahu 1, linearita môže dosiahnuť ± 0,3 %;
7: Keď je pomer rozsahu 1, linearita môže dosiahnuť ±0,5 %.
10: Keď je pomer rozsahu 1, linearita môže dosiahnuť ± 1,0 %.
2. Nízke požiadavky na rovné časti potrubia. Vďaka stabilnému prietokovému poľu a dvojnásobnej rýchlosti obnovenia tlaku v porovnaní s clonami snímače vyváženého prietoku výrazne znižujú požiadavky na rovné časti potrubia. Predné a zadné rovné rúrkové časti sú vo všeobecnosti 3D a 1D, s minimálnou dĺžkou menšou ako 0,5D, čím sa eliminuje veľký počet priamych rúrkových častí, najmä tých, ktoré sú vyrobené zo špeciálnych a drahých materiálov.
3. Znížte trvalú tlakovú stratu. Pórovitá symetricky vyvážená konštrukcia znižuje turbulentné šmykové sily a tvorbu vírov, znižuje straty kinetickej energie a znižuje trvalú tlakovú stratu 2,5-krát v porovnaní s clonami pri rovnakých podmienkach merania, čím sa ušetria značné prevádzkové náklady na energiu. Je to nástroj na úsporu energie, ktorý stojí za to rozsiahlo podporovať.
4. Odolný voči nečistotám a ľahko sa nezanáša. Porézna konštrukcia symetrického vyváženia znižuje tvorbu turbulentných šmykových síl a vírov, výrazne znižuje tvorbu mŕtvych zón, zaisťuje hladký prechod špinavého média cez viacero otvorov a znižuje možnosť zablokovania otvoru pre kvapalinu. 5. Môže priamo nahradiť clonu. Má rovnaký spôsob použitia a vzhľad ako clona, takže ju možno priamo vymeniť bez akýchkoľvek zmien v potrubí alebo súvisiacich nástrojoch. Je veľmi vhodné pre transformáciu EMS merania energie celého závodu nahradiť clonu vyváženým prietokomerom.
6. Široký rozsah merania prietoku. Podľa experimentálnych výsledkov vyvážte výkon prietokomeru tak, aby sa jeho prietok mohol pohybovať od minimálneho po nadzvukový, s minimálnym Reynoldsovým číslom pod 200 a maximálnym Reynoldsovým číslom väčším ako 107; Hodnotu beta je možné zvoliť od 0,5 do 0,90.
7. Dlhodobá stabilita je dobrá. V dôsledku výrazného zníženia turbulentnej šmykovej sily je priame trenie medzi médiom a škrtiacim prvkom výrazne znížené a jeho hodnota β zostáva dlho nezmenená. Celý nástroj nemá žiadne pohyblivé časti, takže si dokáže udržať stabilitu po dlhú dobu.
8. Môže merať vysokoteplotné a vysokotlakové médiá. Rovnako ako clony a iné škrtiace zariadenia, pracovná teplota a tlak závisia od materiálu a triedy potrubia a príruby. Pracovná teplota môže dosiahnuť 850 ° C a pracovný tlak môže dosiahnuť 42 MPa.
9. Dokáže merať nečistoty v zložitých pracovných podmienkach. Vďaka svojej jedinečnej konštrukčnej konštrukcii má špeciálny výkon a môže vykonávať dvojfázové plyno-kvapalné, rôzne zmiešané plyny (ako je plyn, bioplyn, uhoľný plyn atď.), rôzne nízkoteplotné plyny (ako je LNG, tekutý dusík, tekutý kyslík, tekutý vodík, tekutý chlór, skvapalnený etylén, skvapalnené médium ako ropná vlhkosť, voda, atď.), plynové multifázové kalové médiá. prietok, vibrujúci prietok vody, elektromagnetické interferenčné médiá a obojsmerný prietok (pretože bilančný prietokomer je úplne symetrický na oboch stranách).
Aplikačný priemysel:
1. Petrochemický priemysel: Meranie prietokov kvapalín, plynov a pary
2. Tepelný výkon: meranie kotlovej pary, obehovej vody a plynu
3. Hutníctvo: vysokopecný plyn, chladiaca voda, technologický plyn
4. Úprava vody: priemyselné odpadové vody, čistá voda, stlačený vzduch $ $
