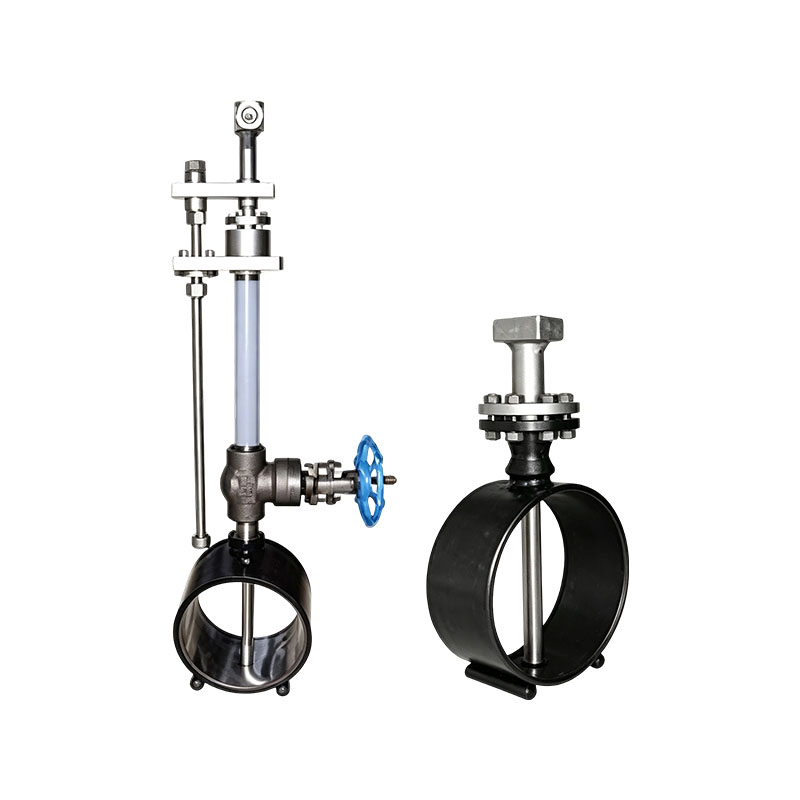

Prietokomer XG-DRB Dilbar

Rovnomerný prietokomer XG-DRB Dearbar je nový typ zásuvného prietokomeru, ktorý využíva princíp diferenčného tlaku na meranie prietoku a riadi sa Bernoulliho rovnicou: Q=KxCx root DP. V súčasnosti je medzinárodne uznávaný ako najpresnejší, opakovateľný a spoľahlivý prietokomer na jednorazovú detekciu prietoku. Jednoduchá konštrukcia, jednoduchá montáž a demontáž, nízka tlaková strata a nízke náklady na používanie a údržbu z neho robia energeticky úsporný a ekonomický prietokomer, ktorý stojí za to propagovať a používať. Najmä v prípade potrubí s priemerom väčším ako 200 milimetrov sú výhody priemerovacieho rúrkového prietokomeru zreteľnejšie. Široko používaný v odvetviach ako energetika, metalurgia a petrochemický priemysel.

Pracovný princíp:
Prietokomer s konštantnou rýchlosťou XG-DRB Dearbar meria prietok cez diferenčný tlak generovaný pred a po jeho jedinečnej snímacej sonde. Pri prietoku tekutiny cez sondu sa vpredu vytvára vysokotlaková distribučná oblasť, ktorá je o niečo vyššia ako statický tlak potrubia. Podľa princípu Bernoulliho rovnice sa rýchlosť tekutiny pri prietoku cez sondu zvyšuje a na zadnej strane sondy sa vytvára nízkotlaková distribučná oblasť, kde je tlak o niečo nižší ako statický tlak potrubia. Po prietoku tekutiny s rozdielom tlaku cez sondu sa na oboch stranách sondy objavia víry a v zadnej časti sondy sa vytvorí čiastočné vákuum. Priemerný vysoký tlak vo vysokotlakovej oblasti sa prenáša do pretlakovej komory prístroja na meranie rozdielu tlaku cez vysokotlakové vedenie sondy; Priemerný nízky tlak v nízkotlakovej oblasti sa prenáša do podtlakovej komory prístroja na meranie rozdielu tlaku cez nízkotlakové vedenie sondy. Prístroj na meranie rozdielu tlaku meria rozdiel medzi priemerným vysokým tlakom a priemerným nízkym tlakom a po výpočte druhej odmocniny odráža veľkosť priemernej rýchlosti prúdenia tekutiny. Priemerná rýchlosť prúdenia je úmerná prietoku a potom sa môže použiť na výpočet objemového prietoku alebo hmotnostného prietoku tekutiny v potrubí.

Vlastnosti produktu:
1. Viacnásobné aplikačné médiá a široký rozsah merania. Vhodné pre rôzne kvapaliny (plyn, kvapalina, para), s priemermi od 38 mm do 15 000 mm, maximálnym tlakom 40 MPa a maximálnou teplotou 550 ° C alebo vyššou. V prípade potreby môže tiež zaručiť ± 0,1%, zvlášť vhodné pre riadenie priemyselných procesov;
2. Jednoduchá štruktúra a nízka hmotnosť;
3. Jednoduchá inštalácia a demontáž, nízke náklady a môžu byť inštalované a udržiavané online;
4. Nízke požiadavky na rovné časti potrubia. Požiadavka na dĺžku priameho rúrkového úseku je relatívne nízka v porovnaní s clonou, vo všeobecnosti asi 10 až 25-násobok priemeru;
5. Nízka tlaková strata a výrazná úspora energie. Nenahraditeľná tlaková strata je 2% až 15% zo signálnej tlakovej straty, čo je len jedna desatina nenahraditeľnej tlakovej straty bežne používaných clonových prietokomerov. Ročné prevádzkové náklady sú 1/40 až 1/50 clony;
6. Konštantný kvapalinový koeficient (K), stabilný merací signál a malé výkyvy;
7. Vysoká presnosť a dobrá dlhodobá stabilita;
8. Samotné meranie tlaku sondy je protiblokovacie a sonda je navrhnutá s jednodielnou dvojdutinovou vysokopevnostnou štruktúrou;
9. Priateľské rozhranie človek-stroj, 360-stupňová otočná LCD hlava; Môže zobrazovať okamžitý prietok, kumulatívny prietok, percento stĺpcového grafu atď.

Hlavné oblasti použitia:
1. Meranie primárneho a sekundárneho vzduchu v elektrárňach
2. Meranie vysokopecného plynu;
3. Meranie etánu, etylénu, zemného plynu atď.;
4. Meranie plynu, dusíka, kyslíka atď.;
5. Meranie stlačeného vzduchu:
6. Meranie nasýtenej pary, vysokotlakovej a nízkotlakovej pary:
7. Meranie vody z vodovodu, cirkulujúcej vody atď.
