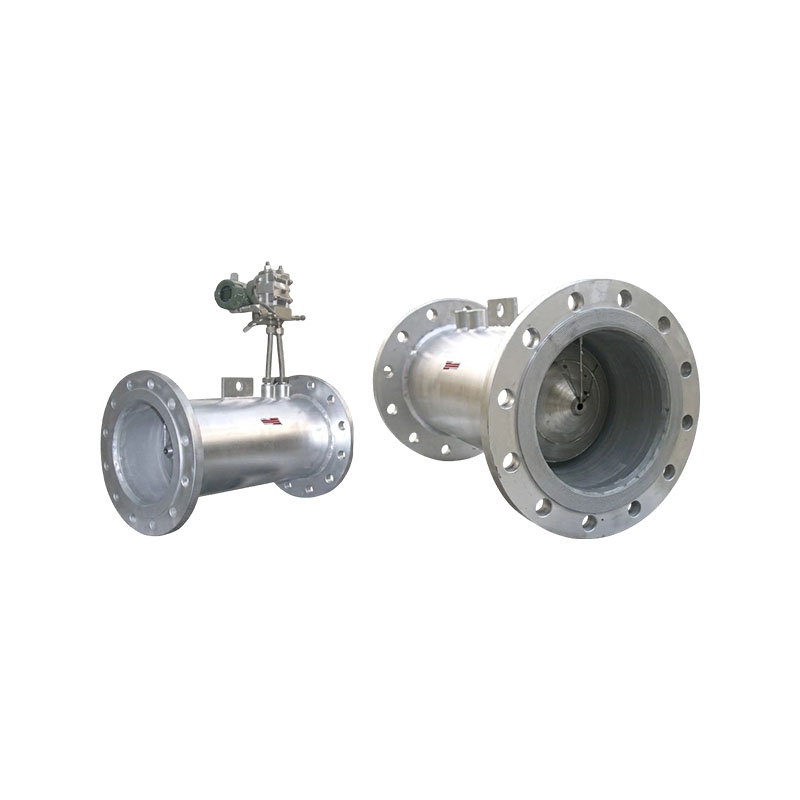

Prietokomery s V-zárezom radu XG-V

Prietokomery s V-zárezom série XG-V sú prístroje na meranie rozdielu tlaku, ktoré merajú prietok tekutiny vo vnútri potrubia na základe zákonov zachovania hmoty a energie. Inovatívne využíva kužeľ v tvare V zavesený v strede potrubia ako škrtiaci prvok, ktorý má jedinečné výhody samočistenia a samočistenia. Je to nový typ prístroja so širokým rozsahom použitia.

Vlastnosti produktu:
1. Samočistiaca funkcia kužeľového prietokomeru XG-V spomaľuje rýchlosť prúdenia v strede potrubia a zrýchľuje rýchlosť prúdenia v blízkosti steny potrubia, keď kvapalina prechádza kužeľom v tvare V, čo sťažuje usadzovanie nečistôt na škrtiacom prvku, čo je výhodné pre presné a stabilné meranie.
2. Kužeľový prietokomer XG-V má funkciu samorektifikácie. Kužeľ v tvare V, ktorý dokáže spomaliť rýchlosť prúdenia v strede potrubia a zrýchliť rýchlosť prúdenia v blízkosti steny potrubia, účinne zlepšuje rozloženie rýchlosti prúdenia tekutiny, dosahuje samočinnú nápravu a výrazne skracuje dĺžku predných a zadných priamych potrubí. Pokiaľ dosiahne predné 0-3DN a zadné 0-1DN, dá sa použiť.
3. Dobrá odolnosť proti opotrebovaniu, dobrá dlhodobá stabilita a vysoká opakovateľnosť merania.
4. Špeciálna konštrukcia má nízku tlakovú stratu, pričom tlaková strata sa pohybuje od 1/3 do 1/5 clony. Pomer rozsahu je 10:1 (špeciálne až do 30:1).
5. Špeciálna konštrukcia je vhodná na meranie nízkeho statického tlaku a nízkeho prietoku.
6. Vďaka jedinečnej štruktúre kužeľového prietokomeru sa v mnohých prípadoch často používa ako zmiešavač.
7. Vhodné pre pracovné teploty do 850 °C a tlaky do 42MPa. Ak sa použijú špeciálne materiály, rozsah je ešte vyšší.
8. Pre pohodlie používateľov má kužeľový prietokomer XG-V našej spoločnosti integrovanú aj delenú štruktúru.
9. Patentovaný zásuvný systém kužeľového prietokomeru XG-V našej spoločnosti rieši problém vysokej ceny použitia snímačov s kužeľovým tvarom V pre veľké priemery, zachováva výhody merania s kužeľovým tvarom V, výrazne rozširuje oblasť použitia prietokomerov s kužeľovým tvarom V a rieši problém malého diferenčného tlaku v potrubiach s veľkým priemerom, čo robí meranie nepohodlným. Má dobrú hospodárnosť, včasnosť a stabilitu.
10. Inteligentný integrovaný prietokomer V-cone využíva pokročilý dizajn obvodov, výkonné funkcie, nízku spotrebu energie, veľký LCD displej pre informácie o prietoku a pokročilú internú pamäť na zaistenie bezpečnosti údajov.
11. Integrovaný systém prietokomeru s V-kužeľom môže byť napájaný batériami a externým 24 V jednosmerným prúdom, má výstup 4-20 mA a impulzné signály a má protokol HART.

Hlavné predajné miesta:
1. Požiadavka na krátky rovný úsek potrubia: Vybavený efektom usmerňovania prietokového poľa, sú potrebné iba rovné úseky potrubia 0-3D proti prúdu a 0-1D po prúde. Môže byť tiež inštalovaný a používaný na renováciu na mieste a úzke priestory potrubí, čím sa znižujú stavebné náklady.
2. Vhodné pre špinavé a zložité médiá: Prstencová škrtiaca štruktúra má samovyfukovací a samočistiaci účinok, čo sťažuje hromadenie a blokovanie prachu. Dokáže merať plynné, kvapalné a parné médiá, ktoré obsahujú nečistoty, sú náchylné na tvorbu vodného kameňa a majú vysokú viskozitu.
3. Stabilné a spoľahlivé meranie: Žiadne pohyblivé časti, dobrá opakovateľnosť, odolnosť proti opotrebeniu, malá dlhodobá presnosť útlmu, stabilné meranie za podmienok vysokého a nízkeho prietoku, pomer širokého rozsahu.
4. Malá tlaková strata: V porovnaní so škrtiacimi zariadeniami s clonou má nižšiu tlakovú stratu, šetrí spotrebu energie systému a je vhodná pre veľké priemery rúr a nepretržité neprerušované výrobné podmienky.

Aplikačný priemysel:
1. Ropný a plynárenský priemysel: meranie procesov a obchodné vysporiadanie ropy, rafinovanej ropy, zemného plynu a ropných a plynových médií obsahujúcich nečistoty.
2. Chemický a petrochemický priemysel: monitorovanie prietoku procesných plynov, pary, korozívnych médií, kalov a ľahko kryštalizovateľných tekutín.
3. Elektroenergetika a tepelná energetika: meranie prietoku kotlovej pary, napájacej vody, kondenzátu, plynu, spalín atď. v tepelných elektrárňach a projektoch centralizovaného vykurovania.
4. Hutnícky priemysel: Detekcia prietoku priemyselných médií, ako je vysokopecný plyn, koksárenský plyn, cirkulujúca voda, stlačený vzduch a kal.
