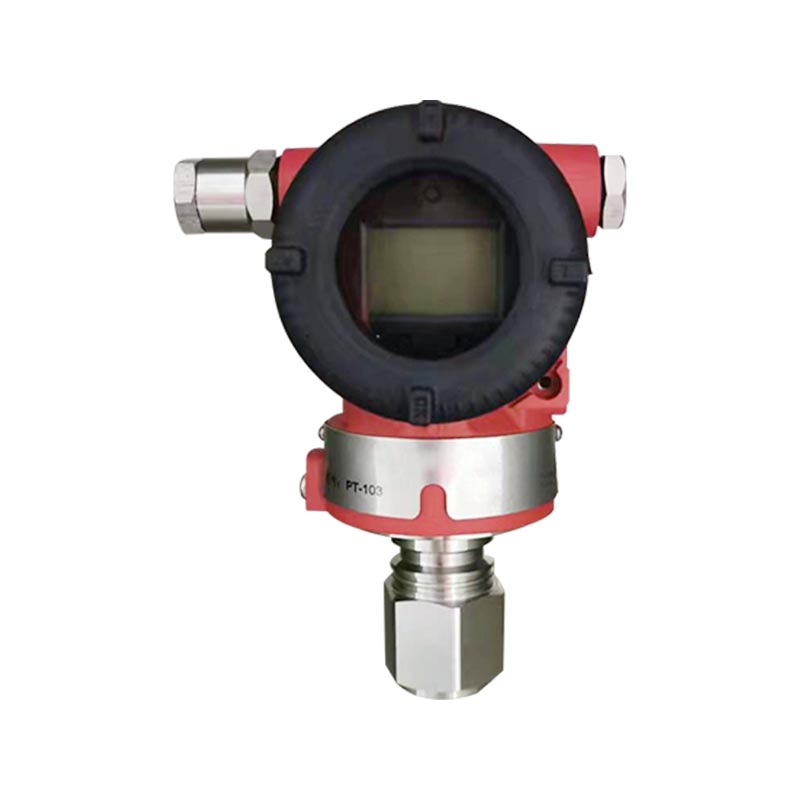

XG3051T Prevodník diferenčného tlaku/absolútneho tlaku

Predstavenie produktu:
XG3051T je inteligentný priamo pripojený tlakový prevodník série 3051T, dostupný v dvoch typoch: pretlak a absolútny tlak; Prijímanie kapacitného snímania, membrána 316L, výstup 4-20mA HART, napájanie 24VDC, presnosť 0,075-0,15% FS, voliteľný LCD, podpora lokálnej/manuálnej kalibrácie, plášť odolný voči výbuchu, krytie IP65, široký rozsah pokrytia, odolnosť proti nárazu, dobrá dlhodobá stabilita, nie je potrebné priamo v procese inštalácie.

Hlavné aplikácie:
Zmerajte tlak plynov, kvapalín a pár; Používa sa v petrochemickom, chemickom, energetickom, metalurgickom priemysle, úprave vody a v sieťach ropovodov a plynovodov; typ absolútneho tlaku je vhodný pre vákuum, podtlak, destiláciu a destiláciu; pretlak sa používa na monitorovanie tlaku bežných potrubí a priestorov nádrží a je pripojený k riadiacim systémom DCS/PLC.

Kontaktujte nás
PREV：XG3051T Diaľkový vysielač diferenčného tlaku/absolútneho tlakuĎALEJ：Žiadny ďalší článok
FAQ Výkonové špecifikácie Funkčné špecifikácie Inštalácia Pokyny na pripojenie procesu Fyzické špecifikácie
Otázka 1: Ako rozlíšiť medzi modelmi pretlaku XG3051T a absolútnym tlakom a dajú sa navzájom zameniť?
Odpoveď: Pretlak je založený na miestnom atmosférickom tlaku a absolútny tlak je založený na absolútnom vákuu. Hardvérové ​​vlnovce sú odlišné a nemožno ich priamo zamieňať; typ s absolútnym tlakom je preferovaný pre podtlakové pracovné podmienky, zatiaľ čo typ pretlaku je preferovaný pre bežný tlak v potrubí.

Q2: Výstupný signál je 4-20 mA. Podporuje protokol HART?
Odpoveď: XG3051T sa štandardne dodáva s 4-20 mA HART, ktorý je možné manuálne nastaviť na parametre, alebo je možné zvoliť lokálnu LCD hlavu na zobrazenie hodnôt tlaku lokálne.

Q3: Môže sa médium priamo dotýkať membrány vysielača a s akým materiálom je v kontakte?
Odpoveď: Médium konštrukcie priameho spojenia sa priamo dotýka membrány a štandardná membrána je z nehrdzavejúcej ocele 316L; Silné korozívne médiá vyžadujú predchádzajúce potvrdenie prevádzkových podmienok a výber špeciálnych membránových materiálov.

Q4: Aké sú bežné dôvody zlyhania výstupu vysielača a numerického skoku?
Odpoveď: Najprv skontrolujte, či je napájanie 24 V normálne a či nie sú v kabeláži uvoľnené spoje; Po druhé, preskúmajte vplyv a zablokovanie procesných médií; Resetujte a znova nakalibrujte pomocou ovládača HART a skontrolujte nastavenie rozsahu, či neobsahuje nejaké abnormality.

Otázka 5: Pre aké prostredia na mieste a úrovne ochrany proti výbuchu je XG3051T vhodný?
A: Úroveň ochrany IP65, podporuje výber odolný voči výbuchu; Vhodné pre petrochemické, chemické, vodné, energetické a iné aplikácie na mieste; Vyhnite sa vysokým teplotám prekračujúcim rozsah a silným vibráciám prostredia a teplota média by nemala prekročiť rozsah špecifikácií produktu.

Referenčná presnosť pre rozsah nastavenia
(Vrátane nulovej linearity, hysterézie a opakovateľnosti)±0,075%Ak TD＞10 (TD = maximálny rozsah / upravený rozsah), potom:±(0,0075 × TD)%

Vplyv okolitej teploty
Kód rozsahu Celkový účinok pri -20 ℃ ~ 65 ℃
B/L ± (0,30 x TD 0,20) % x rozpätie
Iní ± (0,20 x TD 0,10) % x rozpätie
Kód rozsahu Celkový účinok pri -40 ℃ ~ -20 ℃ a 65 ℃ ~ 85 ℃
B/L ± (0,30 x TD 0,20) % x rozpätie
Iní ± (0,20 x TD 0,10) % x rozpätie

Efekt nadmerného rozsahu
±0,075 % x rozpätie

Dlhodobá stabilita

Kód rozsahu Efekt (drift)
B/L ±0,2 % × rozpätie / 1 rok
Iní ±0,1 % × rozpätie / 1 rok


Efekt napájania
±0,001%/10V (12-42V DC), zanedbateľné

Rozsah a rozsah merania (pretlak XG3051T)
Kód rozsahu Typ kPa bar
B Rozsah 0,6-6 6~60 mbar
Span -6~6 -60 ~ 60 mbar
C Rozsah 2~40 0,02 až 0,4
Span -40-40 -0,4~0,4
D Rozsah 2,5~250 0,025 až 2,5
Span -100~250 -1~2,5
F Rozsah 30~3000 0,3 až 30
Span -100~3000 -1~30
G Rozsah 0,1 až 10 MPa 1~100
Span -0,1~10 MPa -1~100
H Rozsah 0,21 až 21 MPa 2,1~210
Span -0,1~21 MPa -1~210
I Rozsah 0,4~40 MPa 4~400
Span -0,1~40 MPa -1~400
J Rozsah 0,6-60 MPa 6~600
Span -0,1~60 MPa -1~600


Rozsah and Measureme Rozsah nt (XG3051T – absolútny tlak）

Kód rozsahu Typ kPa bar
L Rozsah 2~40 0,02 až 0,4
Span 0~40 0~0,4
M Rozsah 2,5~250 0,025 až 2,5
Span 0~250 0~2,5
O Rozsah 30~3000 0,3 až 30
Span 0~3000 0~30
Položka Popis
Rozsah Limits Dá sa ľubovoľne nastaviť v rámci hornej a dolnej hranice rozsahu. Odporúča sa vybrať kód rozsahu s najnižším možným pomerom zníženia, aby sa optimalizovali výkonové charakteristiky.
Nastavenie nuly Nula a rozsah je možné nastaviť na akúkoľvek hodnotu v rámci meracieho rozsahu špecifikovaného v tabuľke za predpokladu, že: Kalibrovaný rozsah ≥ Minimálny rozsah.
Efekt montážnej polohy Zmena montážnej polohy rovnobežne s povrchom membrány nespôsobí nulový posun. Pre odchýlku montážnej polohy o viac ako 90° vzhľadom na povrch membrány: Rozsah C vykazuje nulový posun ＜0,25 kPa; ostatné rozsahy vykazujú nulový posun ＜0,15 kPa. Všetok nulový posun možno korigovať nastavením nulového bodu. Žiadny efekt rozpätia.
Výstup 2-vodičový, 4-20 mA DC. Voliteľná digitálna komunikácia HART. Voliteľný lineárny alebo odmocninový výstup.
Výstup signal limits: Imin=3.9 mA, Imax=20.5 mA
Alarmový prúd Nízky alarm (minimálne): 3,7 mA
Vysoký alarm (maximum): 21 mA
Režim bez poplachu (podržať): Podržanie platnej aktuálnej hodnoty pred poruchou
Alarm predvolený z výroby: Režim vysokého alarmu
Čas odozvy Konštanta tlmenia zosilňovača: 0,1s; Časová konštanta snímača: 0,1-1,6s (závisí od rozsahu a pomeru tlmenia). Dodatočná nastaviteľná časová konštanta: 0,1-60s.
Čas zahrievania 15 rokov
Teplota okolia -40 až 85 °C
−20~65°C (s LCD a tesniacim krúžkom FKM)
Skladovacia/prepravná teplota -50 až 85 °C
-40 až 85 °C (with LCD)
Limity tlaku Od vákua až po maximálny dosah.


Limit preťaženia:

Rozsah 6 kPa 40 kPa 250 kPa 3 MPa
kód (B) (C/L) (D/M) (F/O)
Limit preťaženia 0,2 MPa 1 MPa 4 MPa 16 MPa
Rozsah 10 MPa 21 MPa 40 MPa 60 MPa
kód (H) (ja) (ja) (K)
Limit preťaženia 20 MPa 50 MPa 50 MPa 70 MPa


Elektromagnetická kompatibilita (EMC)
Pozrite si ďalšiu stranu, príloha EMC'

Napájanie a podmienky zaťaženia
Napájacie napätie je 24V,R ≤ (Us-12V)/Imax k
kde Imax=23 mA
Maximálne napájacie napätie: 42VDC
Rozsah zaťaženia digitálnej komunikácie: 230~600Ω

Elektrické pripojenie
káblová priechodka M20×1,5; svorky vhodné pre vodiče 0,5 ~ 2,5 mm².

Procesné pripojenie
Štandardné procesné pripojenie: NPT 1/2 vnútorný závit. Dostupné adaptéry pre NPT 1/2, G1/2, vonkajší závit M20×1,5 a vákuový port KF16.

Popis pripojenia procesu (kód 1)

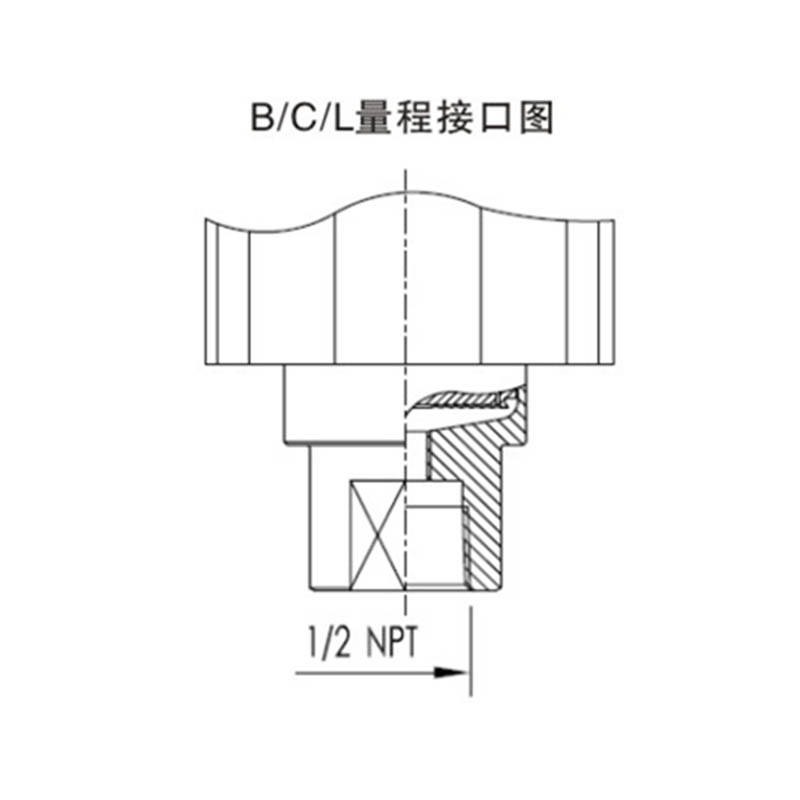

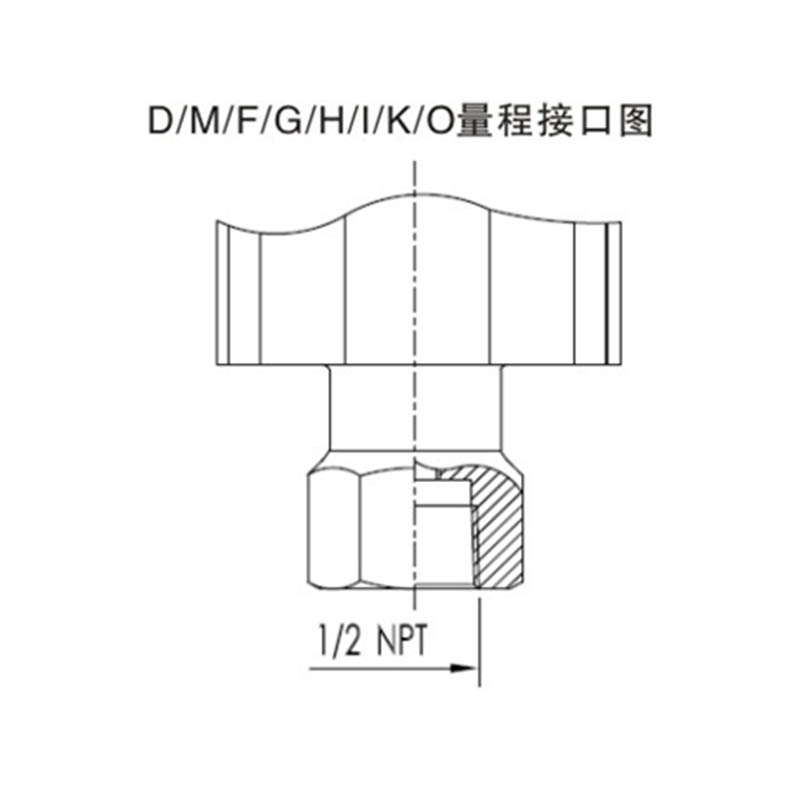

Štandardný formát (kód 1)
100064-Mjut 100054-1-6F2j
Formulár rozhrania derivátu
100045-Q4KA 100035-1-16L4 100026-Pa9e 100017-x8c5 100008-qbyJ

Tabuľka kódov modelov a špecifikácií

Výber prevodníka tlaku 3051T
1 G Merací tlak
A Absolútny tlak
2 Presnosť Výstup
U Základná chyba ±0,04 % 4-20 mA s HART komunikáciou
B Základná chyba ±0,075 % 4-20 mA s HART komunikáciou
A Základná chyba ±0,05 % 4-20 mA s HART komunikáciou
C Základná chyba ±0,01 % 4-20 mA s HART komunikáciou
N 4-20mA analógový výstup
3 Merací tlak
B 0-0,6 kPa ~ 6 kPa / (0-60 ~ 600 mmH₂O) / (0-6 ~ 60 mbar)
C 0-2 kPa ~ 40 kPa / (0-200 ~ 4000 mmH₂O) / (0-20 ~ 400 mbar)
D 0-2,5 kPa ~ 250 kPa / (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
F 0-30 kPa ~ 3 MPa / (0-3 ~ 300 mH₂O) / (0-0,3 ~ 30 bar)
G 0–0,1 MPa ~ 10 MPa (0–1 ~ 100 bar)
H 0–0,21 MPa ~ 21 MPa (0–2,1 ~ 210 barov)
I 0–0,4 MPa ~ 40 MPa (0–4 ~ 400 barov)
J 0–0,6 MPa ~ 60 MPa (0–6 ~ 600 bar)
L 0–2 kPa ~ 40 kPa (0–200 ~ 4000 mmH₂O / 0–20 ~ 400 mbar). Iba absolútny tlak
M 0–2,5 kPa ~ 250 kPa (0–25 ~ 2500 mbar). Iba absolútny tlak
N 0–30 kPa ~ 3 MPa (0–0,3 ~ 30 barov). Iba absolútny tlak
4 Materiál membrány / plniaca kvapalina
A 316L nerezový/silikónový olej
B Nerezová oceľ 316L / fluórovaný olej
C Hastelloy C / silikónový olej
D Hastelloy C / fluórovaný olej
5 Procesné pripojenie
1 Vnútorný závit 1/2" NPT

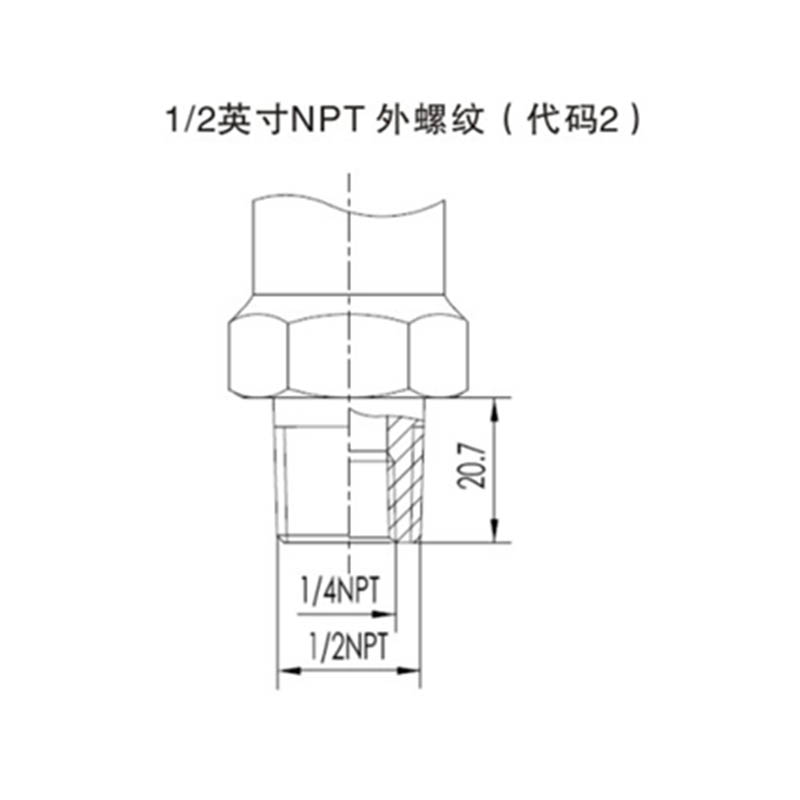

2 Vonkajší závit 1/2" NPT (s vnútorným 1/4" NPT)

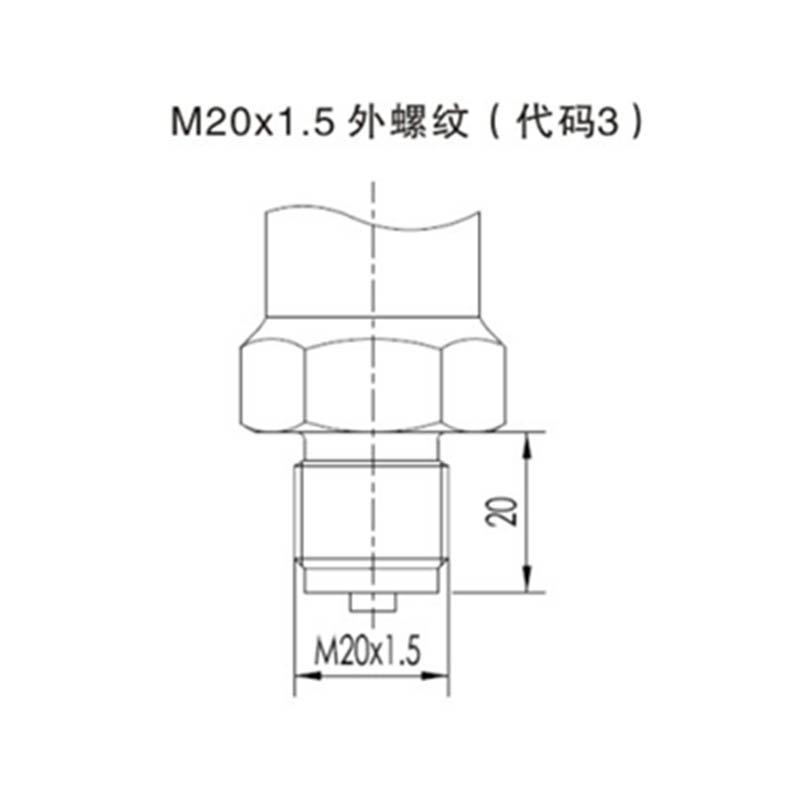

3 Vonkajší závit M20×1,5

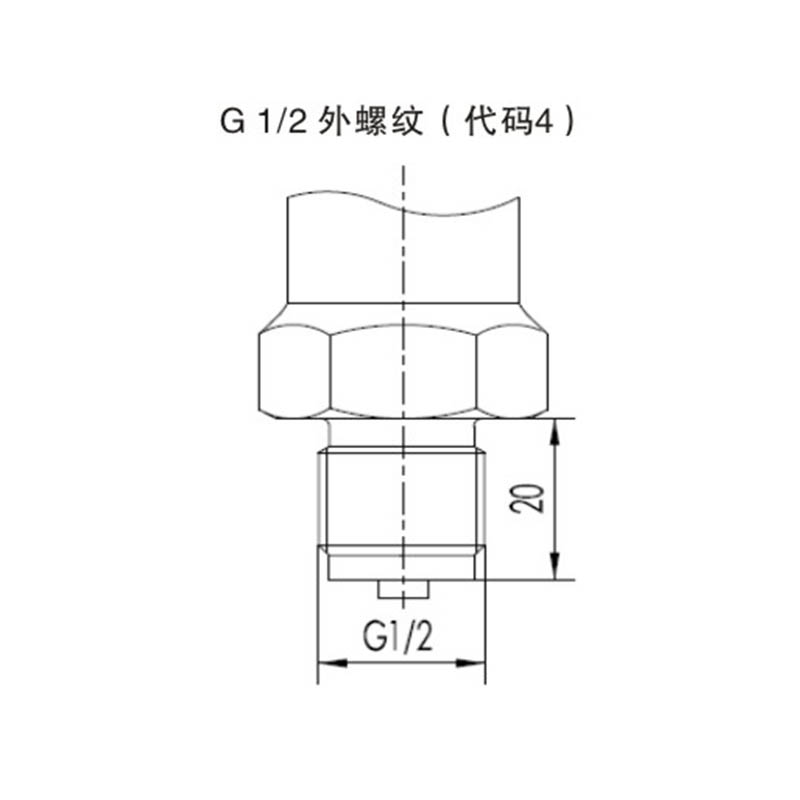

4 Vonkajší závit G1/2

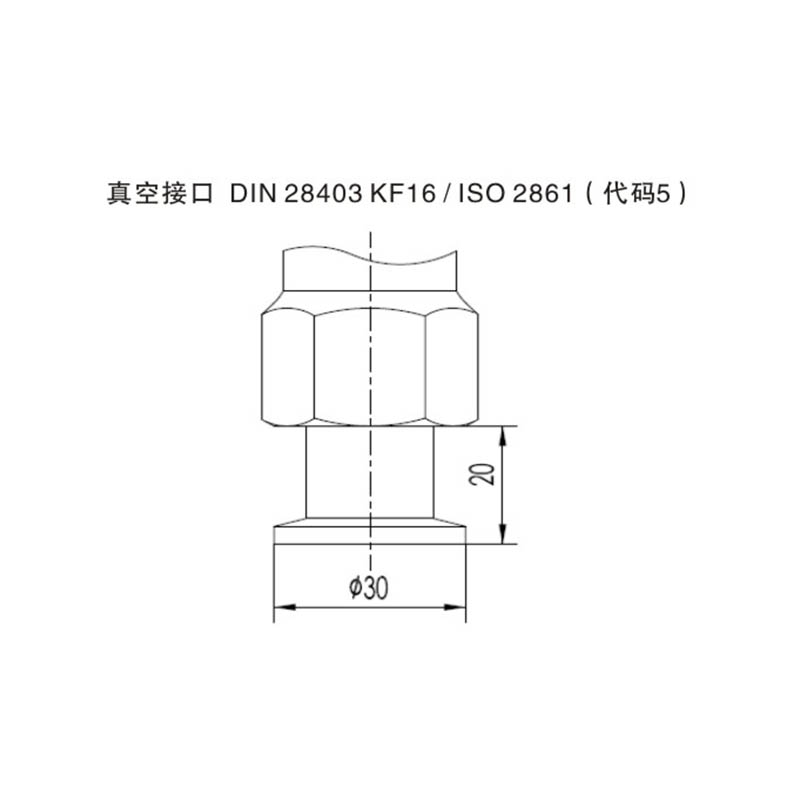

5 Vákuové pripojenie DIN 28403 KF16 / ISO 2861

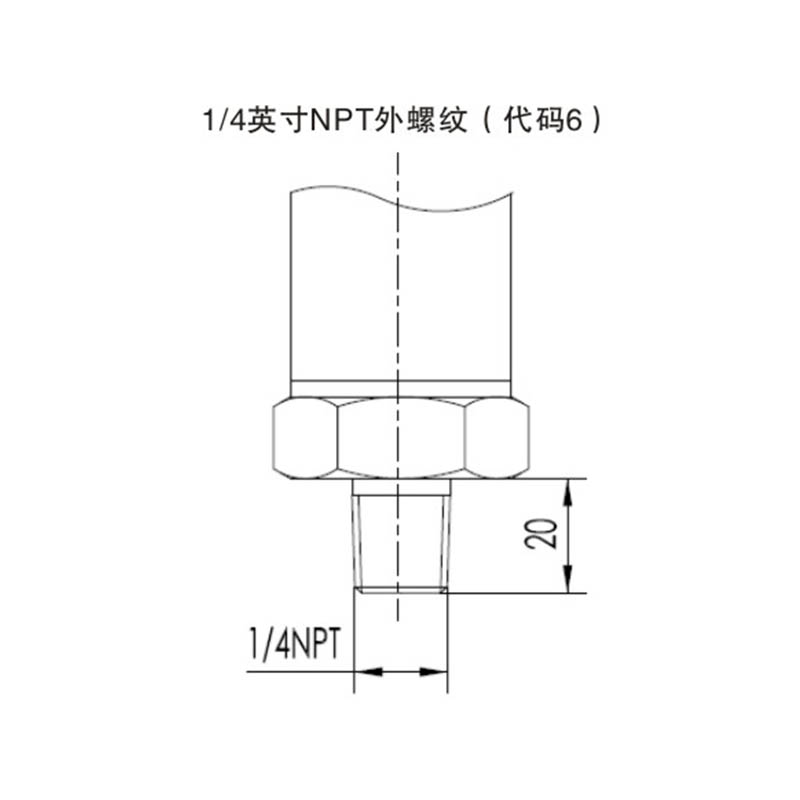

6 Vonkajší závit 1/4" NPT
6 Špeciálna funkcia
N žiadne
P Ochrana pred bleskom
O Bezolejová úprava (na meranie kyslíka: náplň fluórovaného oleja, tesniaci krúžok FKM, <6 MPa, <60 °C)
7 Montážna konzola
N žiadne
1 Nehrdzavejúca oceľ
2 Pozinkovaná uhlíková oceľ
8 Displej
N Žiadny displej
2 LCD s podsvietením (-20 °C)
3 OLED displej (-40 °C)
9 Ošetrenie odolné voči výbuchu
N Štandardná verzia
A Typ iskrovej bezpečnosti, NEPSI
D Nehorľavý typ, NEPSI (okrem ohňovzdornej káblovej vývodky)
10 Ďalšie možnosti
D Nehorľavé káblové vstupné zariadenie
E Zariadenie na vstup káblov so zvýšenou bezpečnosťou
V Nízkonapäťová verzia
S Kompletné puzdro z nehrdzavejúcej ocele

Poznámka:
Poznámka 1: Kódy rozsahu zodpovedajúce rozhraniu XG3051T; kódy rozsahu zodpovedajúce verzii XG3051T s absolútnym tlakom.
Poznámka 2: Vákuové pripojenie DIN 28403 KF16 / ISO 2861 platí len pre rozsahy do 2,5 baru.

Položka Popis
Materiály Membrána: nehrdzavejúca oceľ 316L, Hastelloy C
Procesné pripojenie: nehrdzavejúca oceľ 316L
Plniaca kvapalina: silikónový olej
Kryt vysielača: Zliatina hliníka s epoxidovou živicou
Tesniaci krúžok krytu: Nitrilová guma (NBR)
Typový štítok: nehrdzavejúca oceľ 304
Hmotnosť 1,6 kg (bez LCD, montážnej konzoly a procesného pripojenia)
Hodnotenie ochrany krytu IP67


Harmonogram elektromagnetickej kompatibility

Nie Testovacia položka Základný štandard Skúšobná podmienka Úroveň výkonu
1 Vyžarovaná emisia (kryt) GB/T 9254-2008 Tabuľka 5 30 MHz ~ 1000 MHz Pass
2 Vedené emisie (jednosmerný napájací port) GB/T 9254-2008 Tabuľka 1 0,15 MHz až 30 MHz Pass
3 ESD imunita GB/T 17626.2-2006 4 kV (kontakt) / 8 kV (vzduch) B
4 RF odolnosť proti elektromagnetickému poľu GB/T 17626.3-2006 10 V/m (80 MHz~1 GHz) A
5 Výkonová frekvenčná odolnosť magnetického poľa GB/T 17626.8-2006 30 A/m A
6 Elektrická rýchla prechodová / nárazová imunita GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Prepäťová imunita GB/T 17626.5-2008 1 kV (linka-linka) / 2 kV (linka-zem) (1,2/50 µs) B
8 RF poľom indukovaná rušivá imunita GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Poznámka:
(1) Úroveň výkonu A: Normálny výkon sa počas testovania udržiava v rámci limitov technických špecifikácií.
(2) Úroveň výkonnosti B: Počas testovania môže dôjsť k dočasnému zhoršeniu alebo strate funkcie/výkonu so samoobnovením. Skutočné prevádzkové podmienky, pamäť a údaje zostávajú nezmenené.
