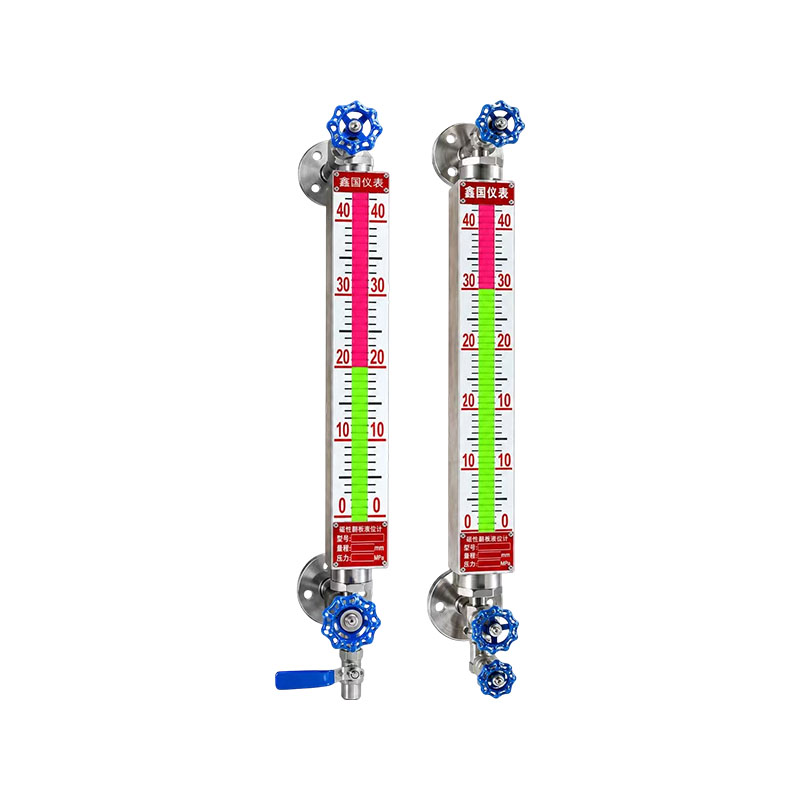

UGS/UNS kremenný trubicový hladinomer

Diaľkový vysielač UQZ-08 pozostáva zo snímača hladiny kvapaliny a konverzného modulu. Snímač vysielača je upevnený vo forme zväzku na vonkajšiu stranu hlavnej trubice magnetického plavákového hladinomeru typu UZ, takže je v rovnakom systéme magnetickej väzby ako hladinomer. Keď sa magnetický plavák pohybuje nahor a nadol s hladinou kvapaliny, skupina suchých pružinových čipov zodpovedajúca polohe hladiny kvapaliny je ovplyvnená a aktivovaná magnetickým poľom vo vnútri plaváka a hodnota reťazca odporu sa mení. Zmenený odporový signál je konvertovaný na dvojvodičový štandardný signálový výstup 4-20mADC cez konverzný modul. Tento signál možno ľahko použiť v spojení s mikropočítačovým priemyselným inteligentným riadiacim prístrojom našej spoločnosti alebo ho možno pripojiť k iným sekundárnym prístrojom na dosiahnutie účelu zobrazenia, ovládania, nastavenia a alarmu. Na doske s plošnými spojmi vo vnútri krytu vysielača sú gombíky na nastavenie nulovej polohy a gombíky na nastavenie plného rozsahu, ktoré môžu ľahko určiť nulovú polohu a polohu bodu plného rozsahu.

Vlastnosti produktu:
Jednoduchá konštrukcia, jednoduchá inštalácia, spoľahlivý výkon, odolnosť proti korózii, ochrana proti výbuchu a prehľadný displej.

Hlavné aplikačné odvetvia:
1. Petrochemický priemysel
Petrochemické zariadenia, rafinérie, chemické reakčné nádoby, meracie vysokoteplotné korozívne médiá, ľahko kryštalizovateľné viskózne materiály, hladina kvapaliny v nádrži, diferenčný tlak veže, tlak v procesnom potrubí, diaľkový prenos izolačnej membrány, aby sa zabránilo priamemu kontaktu média s telesom vysielača.
2. Energetika (tepelná energia/kogenerácia)
Hladina kvapaliny v bubne kotla, odvzdušňovač, vysokotlakový a nízkotlakový ohrievač, meranie vysokoteplotnej pary a kotlovej vody; Monitorovanie tlaku a hladiny kvapalín systému úpravy vody elektrárne je pripojené k systému DCS prostredníctvom diaľkového prenosu signálu pre diaľkové monitorovanie a blokovanie.
3. Hutnícky priemysel
Tavenie ocele a neželezných kovov. Podporné procesy vysokých pecí a konvertorov, vysokoteplotná suspenzia, korozívny elektrolyt, meranie hladiny v nádrži, tlakový rozdiel v potrubí, odolnosť voči prachu, vysokej teplote a drsnému prostrediu na mieste.
4. Úprava vody a ochrana životného prostredia obcí: veľké čistiarne odpadových vôd, čističky vôd a chemické čistenie odpadových vôd. Kal, vysoko znečistená odpadová voda, zásobníky korozívnych činidiel, hladina v nádrži, tlak v potrubí a diaľkový prenos na dosiahnutie vzdialeného zberu údajov z centrálneho dispečingu.

Kontaktujte nás
PREV：Magnetostrikčný hladinomer typu UZ-CZĎALEJ：Žiadny ďalší článok
FAQ Výkonové špecifikácie

Otázka 1: Aký je najväčší rozdiel medzi diaľkovým vysielačom a bežným vysielačom tlaku?
Odpoveď: Bežné médium vysielača vstupuje priamo do meracej komory; Diaľkový vysielač sa pri prenose tlaku spolieha na izolačnú membránu a olejom naplnenú kapiláru a médium neprichádza do kontaktu s telom vysielača. Vhodné pre vysokoteplotné, vysokoviskózne, ľahko kryštalizujúce a vysoko korozívne médiá, umožňujúce meranie na mieste a diaľkový príjem signálu v centrále.

Otázka 2: Je lepšie mať dlhšiu kapilárnu trubicu pre diaľkové vysielače? Aké sú obmedzenia?
A: Nie je to tak, že čím dlhšie, tým lepšie. Nadmerná dĺžka kapilár môže zvýšiť teplotný posun a ovplyvniť presnosť merania. Všeobecne sa odporúča merať 1-5 metrov. Pri pracovných podmienkach s veľkými teplotnými rozdielmi sa snažte kapiláru čo najviac skrátiť a zároveň dobre chrániť kapiláru, aby nedošlo k jej stláčaniu a ohýbaniu.

Q3: Ktoré prevádzkové podmienky vyžadujú použitie diaľkových vysielačov?
A: ① Vysoká teplota média presahujúca tolerančnú teplotu tela vysielača; ② Médium je viskózne, kryštalické a náchylné na upchatie tlakového potrubia; ③ Silné korozívne médiá môžu poškodiť meracie komponenty prevodníka; ④ Hygienické požiadavky sú vysoké a nemali by existovať žiadne pracovné podmienky s mŕtvymi rohmi spôsobenými tlakom.

Q4: Aké parametre môžu diaľkové vysielače hlavne merať?
A: Hlavne meranie tlaku a diferenčného tlaku, dosiahnutie hladiny kvapaliny a merania rozhrania prostredníctvom konverzie diferenčného tlaku. Široko používaný v skladovacích nádržiach, reaktoroch a vežiach s výstupom 4-20mA štandardných signálov na prepojenie so systémami DCS/PLC.

Špeciálne vyrobená 99,99% SiO₂ priehľadná kremenná trubica. Jeho bod deformácie je 1077 °C a bod mäknutia je 1730 °C.
Pevnosť v tlaku: 10 MPa; koeficient tepelnej rozťažnosti: 5,5 × 10⁻⁷. Po špeciálnom spracovaní vykazuje odolnosť voči vysokým teplotám a vysokým tlakom, ako aj vynikajúce mechanické vlastnosti.
Prevádzkový tlak: 1,6, 2,5, 4,0, 6,4, 10,0 MPa
Prevádzková teplota: <520°C
Rozsah merania L: Rozsah merania je určený stredovou vzdialenosťou: 300, 500, 800, 1100, 1400, 1700, 2000 mm. Pre špeciálne špecifikácie uveďte rozmery.
Vonkajší priemer kremennej trubice (mm): Φ24, Φ29, Φ40
Vyhrievací parný plášť: vonkajší závit G1/2".
Prírubové spoje: V súlade s normami pre príruby HG20592–20635-2009, ktoré boli naposledy vydané Ministerstvom chemického priemyslu v roku 2009. Menovité priemery prírub: DN20, DN25. Ak používateľ vyžaduje iné štandardy (napríklad GB, ANSI atď.), dizajn môže byť prispôsobený potrebám používateľa.
Tlak automatického vypínania oceľovej gule: Viac ako 0,2 MPa
Hmotnosť: 15-30 kg.

Tabuľka výberu pre merače hladiny kremenných rúrok

Nie Položka Špecifikácie modelu Číslo dielu Popis
1 XQ/UGS/UNS Quartz trubicový hladinomer
2 Ďalšie zariadenie 1 Štandardný typ
2 S parným plášťom
3 So zariadením proti zamrznutiu
4 S osvetľovacím zariadením
3 Klasifikácia A Jednofarebné na meranie hladiny kvapaliny
B Dvojfarebné pre meranie hladiny kvapaliny
C Trojfarebné pre meranie rozhrania
D Veľký priemer
4 Menovitý tlak (MPa) 1 1.6 (trieda 150)
2 2.5 (trieda 300)
3 4.0 (trieda 600)
4 6.3 (trieda 900)
5 10,0 (trieda 1500)
5 Vlhčený materiál C Uhlíková oceľ
P Nerezová oceľ (321, 316L)
6 Rozsah merania (mm) 3 300
5 500
8 800
11 1100
14 1400
17 1700
20 2000
X Špeciálna veľkosť; nasledujte číslom rozmeru po X
Príklad UNS - 1 B 2 P OB Model: Štandardný dvojfarebný quartz trubicový hladinomer
Pracovný tlak: 2,5 MPa
Materiál: nehrdzavejúca oceľ
Rozsah merania: L = 800 mm


Výška zobrazenia UGS/UNS vs. Tabuľka rozsahu merania (Výška zobrazenia sa vzťahuje na výšku stupnice)

Rozsah merania L (mm) 300 500 800 1100 1400 1700 2000
Výška displeja H (mm) 100 300 600 900 1200 1500 1800
