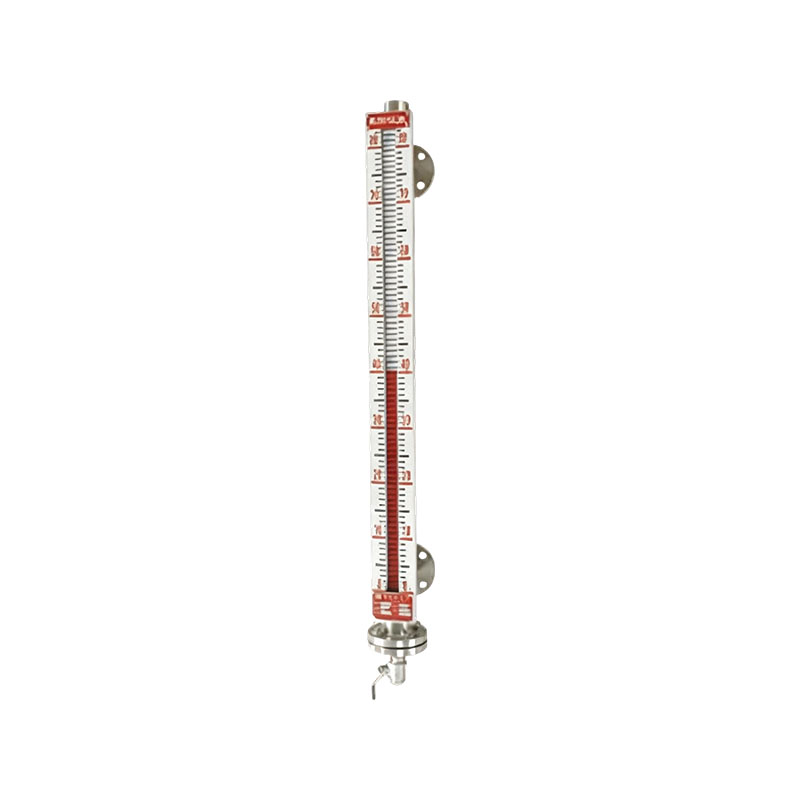

Magnetický hladinomer série XG/JYZX

Magnetický hladinomer radu XG/JYZX, tiež známy ako magnetický výklopný stĺpik alebo magnetická výklopná platňa. Magnetický plavákový hladinomer môže bezpečne a spoľahlivo merať hladinu kvapaliny pri vysokej teplote, vysokom tlaku, vysokej viskozite a silnej korózii. Čítanie je intuitívne, displej pútavý a rozsah merania je veľký. Vybavený mikrospínačmi a diaľkovými vysielačmi hladiny kvapalín môže dosiahnuť alarmy hornej a dolnej hranice a kontrolu hladiny kvapaliny (hranice), ako aj diaľkovú detekciu a ovládanie. Výrobky série magnetických hladinomerov kvapalín sa široko používajú na meranie a kontrolu hladiny kvapalín v rôznych priemyselných odvetviach, ako je energetika, ropa, chemický priemysel, metalurgia, ochrana životného prostredia, medicína, potraviny atď. Magnetický plavákový hladinomer série XG/JYZX je pripojený k nádobe cez bočnú prírubu, takže zmeny hladiny kvapaliny v hladinomere sú v skutočnosti v súlade so zmenami hladiny kvapaliny vo vnútri nádoby. Valcový plavák vo vnútri komory hladinomeru a magnetická výklopná doska a spínač mimo hladinomeru sú vlastne súborom magnetických systémov. Valcový plavák pôsobí na výklopný stĺpik vo vnútri výklopnej dosky a magnetické komponenty vo vnútri spínača prostredníctvom magnetického poľa, čím lineárne zobrazuje zmeny hladiny kvapaliny.
Výklopný stĺpik magnetickej výklopnej dosky je vybavený malou stĺpcovou magnetickou oceľou a všetky výklopné stĺpiky sú rovnomerne umiestnené v hliníkových drážkach s radiálnym rozostupom 10 mm. Polovica preklápacích stĺpcov je biela a druhá polovica je červená. Keď hladina kvapaliny v hladinomere stúpa a klesá, plavák sa pohybuje zodpovedajúcim spôsobom a magnetické pole lúča permanentného magnetu inštalovaného na jeho vrchu poháňa magnetický preklápací stĺp von otočnej platne, aby sa otočil o 180 °. Keď hladina kvapaliny stúpne, zmení sa z bielej na červenú. Naopak, keď hladina kvapaliny klesne, preklápajúci sa stĺpec sa zmení z červenej na bielu. Týmto spôsobom môže preklápací stĺpec odrážať zmeny hladiny kvapaliny vo vnútri nádoby bez potreby akéhokoľvek napájania. Poskytuje bezpečný a spoľahlivý prostriedok a metódu na detekciu hladiny kvapalín v horľavých, výbušných a toxických médiách prostredníctvom úplnej izolácie kvapalných médií od meracích indikátorov.
Snímač hladiny kvapaliny UQZ sa používa na meranie hladiny kvapaliny a prenos signálov spolu s magnetickými plavákovými hladinomermi série JYZK. Odporový signál zodpovedajúci hladine kvapaliny je vysielačom prevedený na štandardný výstupný prúdový signál.
Magnetický spínač série UK je rozdelený na bežné magnetické spínače a obojsmerné prídržné magnetické spínače a používa sa v spojení s magnetickým plavákovým hladinomerom série XG/JJZK.

Vlastnosti produktu:
1. Konštrukcia je jednoduchá, robustná a spoľahlivá a nevyžaduje špeciálnu údržbu.
2. Kvapalné médium a indikátor merania sú úplne izolované.
3. Dokáže merať a indikovať hladinu korozívnych, horľavých, toxických, rozvírených a kontaminovaných kvapalín a je vhodný do prostredia s vysokou teplotou a vysokým tlakom.
4. Magnetický výklopný stĺpcový displej; nie je potrebné externé napájanie. Výsledky merania je možné prenášať na diaľku cez obvod, čím sa dosiahne diaľkové ovládanie a detekcia.
5. Okrem základného typu existujú rôzne formy hladinomerov kvapaliny, ako je vysokoteplotný a nízkotlakový typ, vysokoteplotný a vysokotlakový typ, plášťový typ, vrchný typ, antikorózny typ, kvapalinový plyn, mrazuvzdorný typ atď.  Aplikačný priemysel:
1. Petrochemický priemysel: rôzne skladovacie nádrže, reaktory, vyrovnávacie nádrže a veže používané na monitorovanie hladín kvapalín a hraničných polôh.
2. Úprava vody a ochrana životného prostredia: meranie hladín kvapalín v dávkovacích nádržiach, nádržiach na odpadovú vodu, nádržiach na obehovú vodu a nádržiach na vyčistenú vodu.
3. Tepelná a elektrická energia: monitorovanie hladín kvapalín v nádržiach na teplú vodu, nádržiach na deoxygenovanú vodu, výmenníkoch tepla a nádobách pomocných zariadení.
4. Ľahký priemysel, potravinársky a farmaceutický priemysel: detekcia hladiny kvapalín v nádržiach na prísady, fermentačných nádržiach, varných nádržiach a nádržiach na skladovanie surovín.
