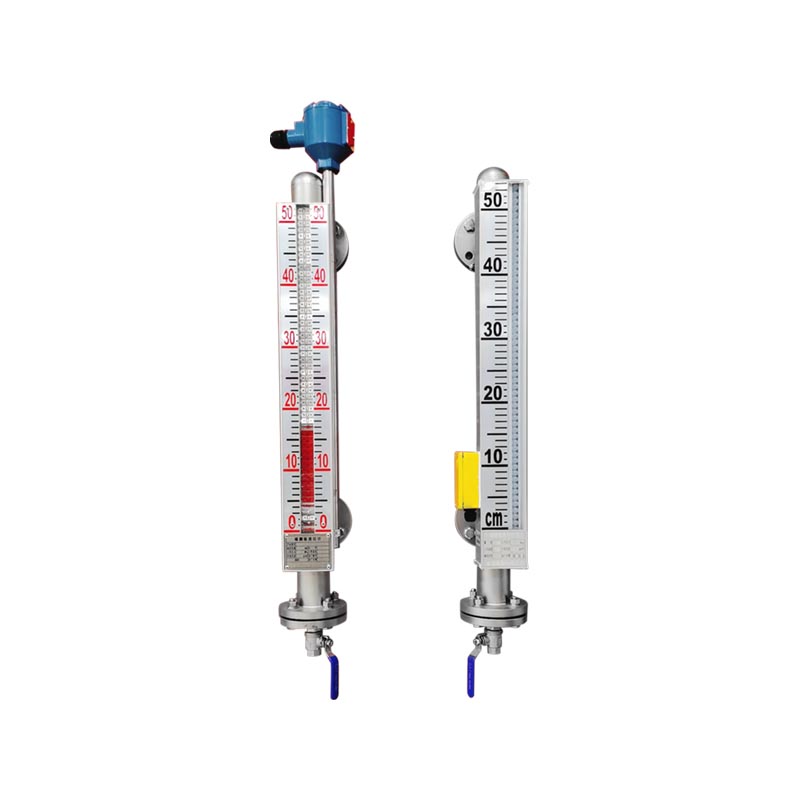

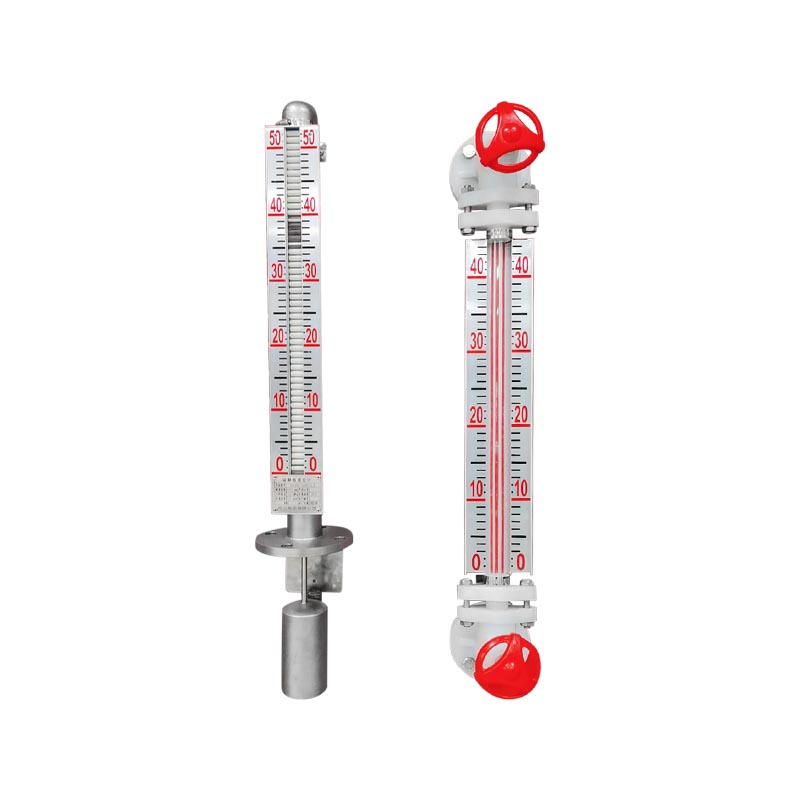

Séria magnetických plavákových hladinomerov XGUHZ-50C bola vyvinutá spoločnosťou na základe zavedenia podobných zahraničných hladinomerov. Podľa normy HG/T21584-95 Ministerstva chemického priemyslu bol vyvinutý nový typ hladinomeru kvapaliny. Aby bola zaručená spoľahlivosť a technická nadradenosť produktu, všetky kľúčové časti prístroja sú kvalita surovín alebo dovážaných komponentov. Dokáže úplne nahradiť podobné produkty doma aj v zahraničí. Spoľahlivé, bezpečné, praktické a široko používané pri meraní a regulácii vysokoteplotných, vysokotlakových a korozívnych kvapalín. Magnetický hladinomer série UHZ-50C je široko používaný v elektroenergetike, rope, chemikálii, metalurgii, ochrane životného prostredia, námornom, stavebnom, potravinárskom a inom priemysle na meranie a kontrolu hladiny kvapalín vo výrobnom procese. Séria magnetických plavákových meračov XGUHZ-50C sa môže použiť v rôznych vežiach, nádržiach, drážkach, nádobách guľového typu Detekcia strednej hladiny kvapaliny v kotloch a iných zariadeniach. Magnetický hladinomer série UHZ môže byť použitý s vysokým tesnením, nepriepustným a vhodným pre vysokú teplotu, vysoký tlak a odolnosť proti korózii. Vyrovnáva sklenenú dosku (trubicu) indikátor hladiny kvapaliny, jasnosť zlá, ľahko sa roztrhne a má iné chyby a celý proces merania bez slepej oblasti, ktorý ukazuje jasný rozsah merania. Magnetický merač úrovne pre diely a komponenty používa 1Cr18Ni9Ti, 316L, 0Cr18Ni9Ti, 1Cr18Ni9Ti PTFE (PTFE), PP, PVC a iné materiály a dovážané komponenty. Má vynikajúcu spoľahlivosť a odolnosť proti korózii. Séria magnetických plavákových hladín UHZ-50 sa môže vyrábať podľa rôznych pracovných prostredí, aby sa prispôsobili rôznym prostrediam a rôznym hladinomerom médií, medzi ktoré patrí: magnetický výklopný hladinomer UHZ-50F proti korózii, tepelne izolačný plášť, vysokoteplotný a vysokotlakový magnetický dvojúrovňový merač, magnetický hladinomer UHZ-50D na vrchnej montáži a magnetický plavákový ovládač typu UHZ. Séria magnetického plavákového hladinomeru UHZ-50C Podľa: tela, otočného taniera (You Hong, biela tabuľa, malý magnetický plavák), prírubového krytu atď. Meranie hladiny kvapalín pre všetky druhy nádob na kvapaliny. Magnetický hladinomer s preklápacou doskou môže byť použitý pre vysokú teplotu, odolnosť proti výbuchu, antikoróznu ochranu, potraviny a nápoje atď. Zobrazenie hladiny kvapaliny na mieste alebo diaľkové zobrazenie a ovládanie. Dá sa vykonať s vysokým utesnením, nepriepustnosťou a vysokou teplotou, vysokým tlakom, vysokou viskozitou, silnými korozívnymi podmienkami bezpečné a spoľahlivé meranie hladiny kvapaliny, celý proces merania nie je slepá oblasť, displej je jasný, čítanie je intuitívne a rozsah merania je veľký, s alarmom hladiny kvapaliny LK, ovládacím spínačom, alarmom hornej a dolnej hranice a kontrolou hladiny kvapaliny alebo hraničnej hladiny je možné previesť signál hladiny kvapaliny na druhý signál hladiny kvapaliny, pomocou rozhrania LB je možné realizovať signál hladiny kvapaliny 4 ~ 20mADC, diaľková detekcia, inštrukcie, záznam a ovládanie.
Vlastnosti produktu:
1. Jednoduchá štruktúra, pevné upevnenie, žiadna špeciálna údržba;
2. Priame zobrazenie hladiny kvapaliny; nie je ovplyvnená vysokou teplotou, prietokom, ľahko prúdi, ľahko horí, toxickými a inými vlastnosťami;
3. Žiadny pracovný zdroj energie; nie je potrebné odpojiť puzdro; môže tiež ukázať úroveň zmeny a alarmu;
4. Môže byť použitý pre vákuum, vysokotlakové prostredie s vysokou teplotou, môže sa použiť aj médium s nízkou hustotou;
5. Odolnosť proti korózii, Vhodné pre väčšinu korozívnych kvapalín;
Hlavné aplikačné odvetvia:
1. Petrochemický priemysel
Zásobná nádrž na surový olej, reakčná kanvica, destilačná veža, nádrž na rozpúšťadlo, nádrž na skladovanie kyslej bázy, zariadenie na separáciu oleja a plynu; Meranie ropy, nafty, benzínu, rôznych rozpúšťadiel a acidobázických chemických médií.
2. Uhoľný chemický priemysel/priemysel hnojív
Závod na uhlie na olej, závod na výrobu syntetického amoniaku, závod na močovinu, zásobník metanolu, zásobník na obehovú vodu, zásobník na kondenzát a monitorovanie hladiny kvapalín v zásobníkoch za podmienok vysokej teploty a vysokého tlaku.
3. Energetika (tepelná energia, kogenerácia)
Odvzdušňovač, kondenzátor, vysokotlakový a nízkotlakový ohrievač, nádrž na vodu, nádrž na odpadovú vodu; Hladina kvapaliny v pomocnej nádrži kotla je prispôsobená signálom diaľkového prenosu do DCS.
4. Úprava vody a ochrana životného prostredia
Čistiareň odpadových vôd, stanica čistej vody, opätovné použitie regenerovanej vody, chemické skladovacie nádrže (PAC, PAM, acidobázické chemické nádrže), regulačná nádrž odpadových vôd; Nádrž na obecný vodovod.
5. Farmaceutický priemysel
Reakčná nádrž, nádrž na prísady, fermentačná nádrž, nádrž na vyčistenú vodu; Sanitárny magnetický plavákový hladinomer, vhodný pre farmaceutické čisté pracovné podmienky.
6. Jedlo a nápoje
Pivovarníctvo, spracovanie nápojov, obilia a oleja; skladovacie nádrže, nádrže na prísady, použitie sanitárnych a antikoróznych materiálov, meranie jedlého oleja, sirupu a fermentačného bujónu.
Hlavné predajné body:
1. Zobrazenie na mieste je intuitívne a nevyžaduje napájanie
Použitím magnetickej spojky na pohon otočnej platne/preklápacieho stĺpca na zobrazenie hladiny kvapaliny sú červené a biele hranice jasné na prvý pohľad a možno ich vidieť aj z diaľky. Nespotrebúva elektrickú energiu a dá sa použiť aj v prípade výpadku prúdu.
2. Jednoduchá konštrukcia, vysoká spoľahlivosť a dlhá životnosť
Hlavné telo sa skladá z valca, plaváka a magnetického preklápacieho stĺpika, bez zložitých prevodových komponentov, s nízkou poruchovosťou, minimálnou údržbou a stabilným dlhodobým používaním.
3. Dobré tesnenie a žiadny únik
Médium a časti indikátora sú úplne izolované (prenos magnetickou spojkou), bez rizika úniku tradičných sklenených trubíc/sklenených dosiek, vďaka čomu sú vhodnejšie pre toxické, horľavé a korozívne médiá.
4. Prispôsobte sa drsným pracovným podmienkam
Odoláva vysokým teplotám (až do 400 ℃), vysokým tlakom (až PN40), silnej korózii a môže pokryť väčšinu pracovných podmienok pomocou voliteľnej výstelky/materiálov (PP, PTFE, 304/316L).
5. Bezpečné a odolné voči výbuchu, vhodné do nebezpečného prostredia
Telo je čisto mechanická konštrukcia s voliteľnými vysielačmi diaľkového prenosu s vlastnou bezpečnosťou/odolnosťou proti výbuchu, ktoré sú veľmi vhodné pre horľavé a výbušné prostredia, ako sú ropné, chemické a skladovacie nádrže.
6. Na dosiahnutie inteligencie je možné nainštalovať diaľkový prenos

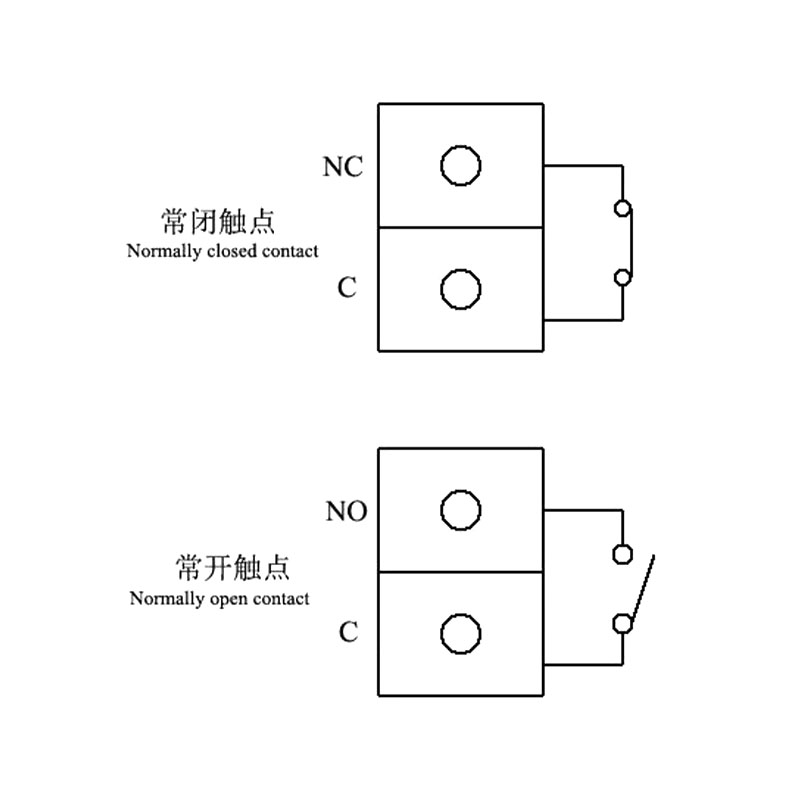

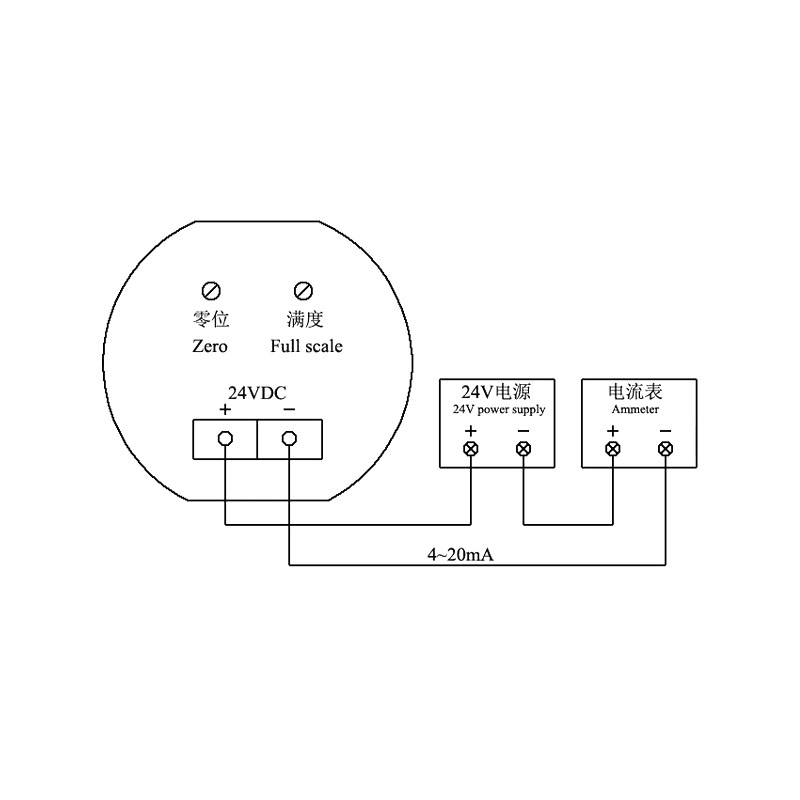

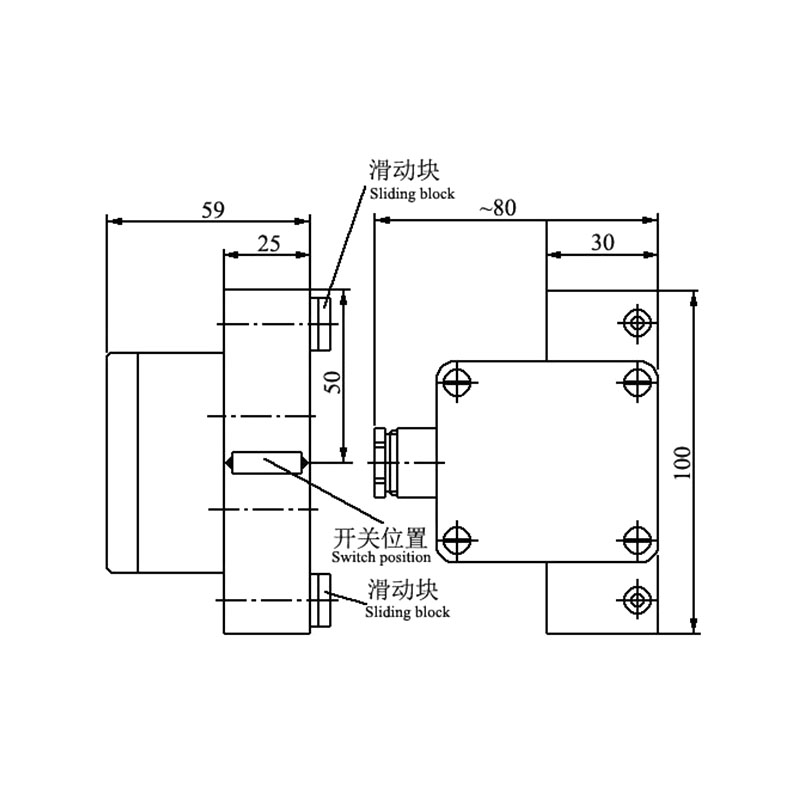

Voliteľný diaľkový vysielač s magnetostrikčným/jazýčkovým spínačom, schopný vydávať 4-20 mA, HART, RS485 a iné signály, pripojený k DCS/PLC na centralizované monitorovanie a môže byť tiež vybavený spínačom hladiny kvapaliny pre alarm hornej a dolnej hranice.
7. Veľký rozsah merania a flexibilná inštalácia
Výška merania sa môže pohybovať od niekoľkých stoviek milimetrov do viac ako desať metrov, s viacerými spôsobmi inštalácie vrátane bočnej montáže, montáže zhora a montáže bočnej hornej časti, ktorá je vhodná pre rôzne telesá nádrží.
Poznámky k aplikácii:
1. Používateľské zariadenie na prírube by malo venovať pozornosť zabezpečeniu výroby a zvárania tolerancie polohy tvaru,
V opačnom prípade to ovplyvní inštaláciu a používanie.
2. Ukazovateľ hladiny kvapaliny musí byť inštalovaný vertikálne. Vertikálnosť musí byť menšia ako 5 stupňov.
3. Diagram štruktúry tvaru „L1“ sa nazýva bočný magnetický hladinomer „vzdialenosti Shenovej trubice“ (tiež nazývaný
slepá oblasť). Toto je dôležitý parameter, ktorý musí používateľ pochopiť. Je to dôležitý parameter v základných parametroch hladinomeru.
Podľa Archimedovej vety dĺžka magnetického plavákového hladinomeru závisí od hustoty meranej hodnoty
tekuté médium. Čím menšia je hustota kvapalného média, tým dlhší je magnetický plavák Olovená trubica od spodného vedenia
potrubia na spodok "vzdialenosti Shenovej trubice" dĺžka je; naopak, čím je kratší. Dizajn pre jednoduchosť
dizajn. Správne používanie používateľmi, Inštalácia, Špeciálna typická hustota kvapaliny a ovládací stôl drezu môžu byť použité ako
odkaz.
4. Aby sa predišlo prechodovým javom, magnetický plavák v hlavnom potrubí má vysokorýchlostný pohyb a náraz. Ukazovateľ hladiny kvapaliny: Cathy
použije magnetický plavák upevnený na dne olovenej kvapalinovej rúrky. Používatelia by mali byť nainštalovaní pred inštaláciou
pred inštaláciou použite kartu.
5. Hladinomer musí byť inštalovaný vertikálne, aby sa zabezpečilo, že sa magnetický plavák voľne pohybuje v hlavnom potrubí.
6. Merač hladiny kvapaliny a nádoba by mali byť vybavené uzatváracím ventilom na odrezanie materiálu na čistenie a údržbu. 7. Ukazovateľ hladiny kvapaliny: Neexistuje prísľub, že bude presný; bude to priamo ovplyvňovať normálnu prevádzku merača hladiny kvapaliny.
8. Po inštalácii merača hladiny kvapaliny, magnet na korekciu: pre magnetické dvojstĺpové vedenie, aby nula menej ukazovala červenú, nula alebo viac bielu.
9. Ukazovateľ hladiny kvapaliny: Najprv otvorte ventil olovenej kvapaliny. Nechajte tekuté médium vyvážiť do vodiacej trubice,
Vyhnite sa kvapalnému médiu s rýchlym nárastom rozdielu plaváka, spôsobeného zlyhaním magnetického preklopenia alebo neporiadku (v prípade tohto javu môže mať magnetickú rekalibráciu).
10 Príruba s otvoreným koncom bli: Pri použití magnetického plaváka dávajte pozor na stranu magnetického konca s magnetickým smerom nahor, nemožno ho prevrátiť.
11. Ukazovateľ hladiny kvapaliny: e Nemali by vniknúť žiadne pevné nečistoty alebo magnetické nečistoty, aby sa zabránilo zablokovaniu plaváka a oslabeniu vztlaku.
12. Podľa médií odstráňte sediment v trubici v hlavnom potrubí kanalizačného ventilu.
