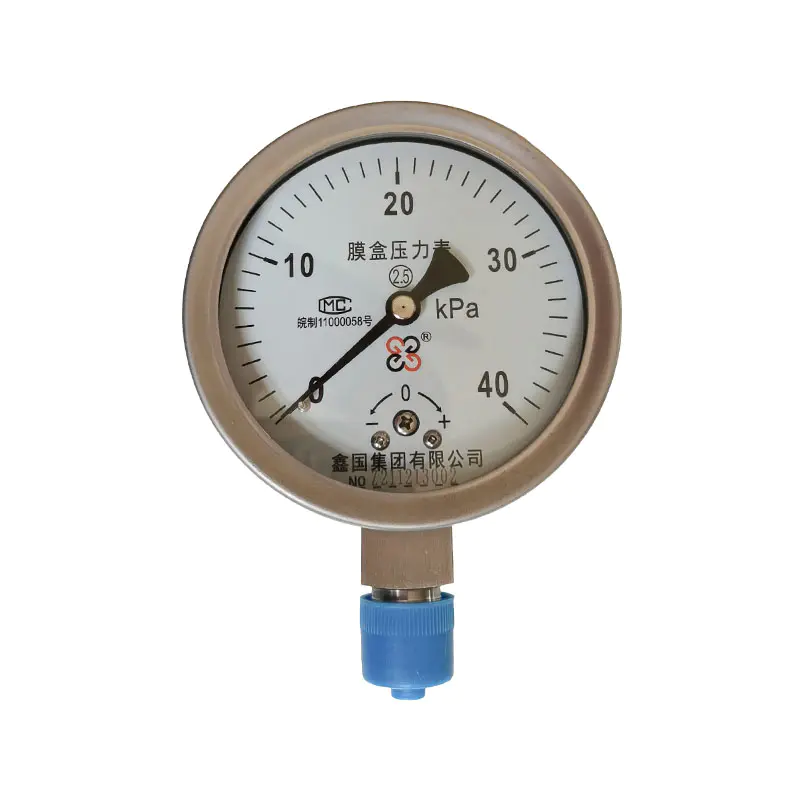

Tlakomer s membránovou skriňou série XG/YE-100, 150

Tlakomer s membránovou skriňou série XG/YE-100、150 je lokálny mechanický tlakomer indikujúci mikrotlak, ktorý používa ako prvok na snímanie tlaku krabicu z vlnitej membrány. Priemer meradla je rozdelený do dvoch špecifikácií: Φ 100 mm a Φ 150 mm. Spoliehaním sa na krabicu z vlnitej fólie, ktorá vytvára elastický posun pod tlakom, posun je zosilnený mechanizmom pákového prevodu a ukazovateľ je poháňaný tak, aby sa na mieste dosiahol mikrotlak, podtlak a zobrazenie pozitívneho a podtlaku. Bežná verzia krabice na tekutý film a spoj sú vyrobené zo zliatiny medi a cínu; Prípona - B je verzia z nehrdzavejúcej ocele a časti prijímajúce kvapalinu sú nahradené materiálom z nehrdzavejúcej ocele; Rozšíriteľná konfigurácia elektrického kontaktu odolná voči nárazom a magnetickou podporou, vhodná na meranie mikrotlaku a podtlaku plynu bez nebezpečenstva výbuchu, bežne používaná pri vetraní kotlov, plyne, peci, ventilátore na odstraňovanie prachu a iných pracovných podmienkach.

Výhody produktu :
1. Citlivosť merania mikrotlaku je vysoká a prvok na snímanie tlaku membránového boxu je citlivý na malé zmeny tlaku, vďaka čomu je špeciálne vhodný pre scenáre merania mikrotlaku a nízkeho tlaku plynu.
2. Vynikajúci výkon vzduchotesnosti, zváraná tesniaca konštrukcia, proti úniku plynu, bežne používané na monitorovanie tlaku plynu, ako je tlak vzduchu v peci, plyn, vetranie atď.
3. Ľahká a stabilná konštrukcia, jednoduchá vnútorná štruktúra, vynikajúca odolnosť proti preťaženiu v porovnaní s niektorými nástrojmi s pružinovými trubicami a nízka denná poruchovosť.
4. Voliteľná konfigurácia je bohatá a možno ju vyrobiť vo verziách s elektrickým kontaktom odolným voči nárazom a magnetickým kontaktom z nehrdzavejúcej ocele, aby sa dosiahlo blokovanie alarmu na mieste. Rozhranie je rôznorodé a ľahko sa inštaluje a ladí.

Hlavné predajné miesta:
1. Citlivé mikro meranie tlaku, prvok na snímanie tlaku membránovej skrinky, zručný v detekcii nízkotlakových a mikrotlakových plynov, rýchla odozva na malé zmeny tlaku.
2. Dobrá vzduchotesnosť, zváraná tesniaca konštrukcia, únik plynu nie je jednoduchý, vhodný pre pracovné podmienky plynu, ako je tlak vetra, plyn, vetranie pece atď.
3. Jednoduchá konštrukcia s nízkou poruchovosťou, schopná vydržať určité preťaženie, ľahká a spoľahlivá pre dlhodobú prevádzku.
4. K dispozícii je viacero konfigurácií, ktoré podporujú štýly elektrických kontaktov z nehrdzavejúcej ocele, odolné voči nárazom a s magnetickou podporou, aby sa dosiahla kontrola blokovania tlakového alarmu.
5. Jednoduchá inštalácia a údržba, kompletné špecifikácie rozhrania, jednoduchá demontáž a výmena, široko kompatibilné s rôznymi typmi ventilátorov, kotlov a plynových zariadení.

Kontaktujte nás
PREV：XG／YA -100, 150 séria manometrov amoniakuĎALEJ：XG/YE-100B manometer s membránovou skriňou z nehrdzavejúcej ocele
FAQ Výkonové špecifikácie

Q1: Môže sa mechový manometer použiť na meranie kvapalných médií?
A: Používa sa hlavne na meranie mikrotlaku plynu a nízkeho tlaku; neodporúča sa na meranie kvapalín. Kvapalina vstupujúca do dutiny membránového boxu môže ľahko spôsobiť vnútornú koróziu a nulový posun; Na meranie kvapalných médií sa odporúča použiť membránové alebo pružinové tlakomery.

Q2: Prečo je rozsah manometra tlaku taký malý? Môže merať vysoký tlak?
Odpoveď: Membránová skrinka je tenkostenný prvok na snímanie tlaku, vhodný len pre mikrotlak a nízky tlak. Vysoký tlak môže spôsobiť trvalú deformáciu membránového boxu a zlyhanie prístroja; Pre podmienky vysokého tlaku použite tlakomer pružinovej trubice.

Otázka 3: Ako si vybrať medzi bežným membránovým boxom a tlakomerom membránového boxu z nehrdzavejúcej ocele?
Odpoveď: Bežný nadprúdový komponent membránovej skrine je vyrobený zo zliatiny medi, vhodný pre suché a nekorozívne plyny; V prípade slabo korozívneho plynu a vlhkom prostredí je možné priamo zvoliť manometer s membránovou skriňou z nehrdzavejúcej ocele, aby sa zlepšila životnosť proti korózii.

Otázka 4: Aké sú dôvody, prečo sa ukazovateľ nevráti na nulu a meranie je nepresné?
Odpoveď: Hlavné príčiny: náraz pretlaku, korózny plyn korodujúci membránovú skriňu, časté kolísanie tlaku. Nepreťažujte, pre korozívne médiá zvoľte nehrdzavejúcu oceľ, pravidelne kontrolujte nulový bod a okamžite vymeňte prístroj, keď je membránová skrinka vážne zdeformovaná.

Rozsah mierky a trieda presnosti

Model Rozsah stupnice (kPa) Trieda presnosti Hmotnosť (kg)
Merací tlak Negatívny tlak Zložený tlak
XG-YE-100 XG-YE-150 0~1,6 -1,6~0 -0,8~ 0,8 2.5 0.5
0~2,5 -2,5~0 -1,2~ 1,2
0~4 -4~0 -2~ 2
0~6 -6~0 -3~ 3
0~10 -10~0 -5~5
0~16 -16~0 -8~8
0~25 -25~0 -12~12
0~40 -40~0 -20~20

Prevádzková poloha a prostredie: Prístroj musí byť namontovaný vertikálne. Prevádzková teplota okolia: -25~55℃, relatívna vlhkosť ≤80%. Okolitý vzduch nesmie obsahovať žiadne škodlivé plyny, ktoré korodujú prístroj.
Vplyv teploty: Keď sa prevádzková teplota odchyľuje od 20 ± 5 ℃, dodatočná chyba teploty nesmie prekročiť 0,4 %/10 ℃.
