Tlakomer z nehrdzavejúcej ocele série XG/Y-B Manufacturers
Domov / Produkt / Tlakové prístroje / Tlakomer / Tlakomer z nehrdzavejúcej ocele série XG/Y-B
  • Tlakomer z nehrdzavejúcej ocele série XG/Y-B
  • Tlakomer z nehrdzavejúcej ocele série XG/Y-B

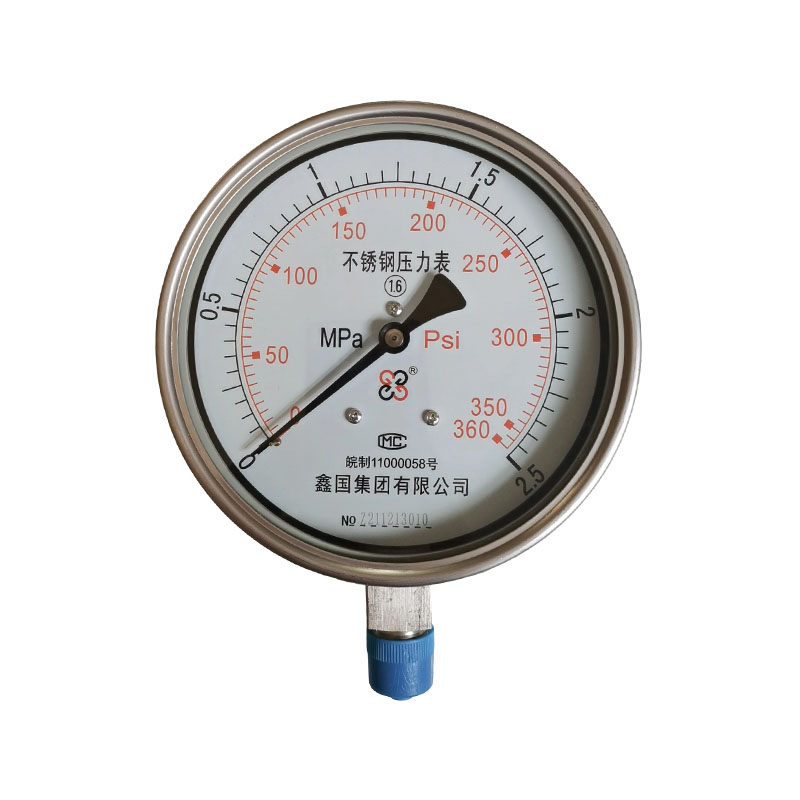

Tlakomer z nehrdzavejúcej ocele série XG/Y-B

Celonerezový manometer série XG/Y-B je mechanický ukazovateľ tlaku s pružinovou rúrkou z nehrdzavejúcej ocele ako prvkom snímania tlaku. Kĺb, pružinová trubica, puzdro a ďalšie kontaktné médiá a vonkajší plášť sú vyrobené z nehrdzavejúcej ocele (voliteľné 304/316), spoliehajú sa na elastickú deformáciu pružinovej trubice zosilnenú pohybom ozubeného kolesa a zobrazujúcu tlak meraného média na mieste. Táto séria je rozdelená na bežné a nárazuvzdorné typy plnené olejom, vhodné pre slabo korozívne plyny a kvapalné médiá a dokážu si poradiť s vlhkými, prašnými a mierne vibrujúcimi podmienkami. Je široko používaný na monitorovanie tlaku ropných, chemických, metalurgických a iných zariadení.

Výhody produktu:
1. Silná odolnosť proti korózii
Konektory, pružinové rúrky a puzdro sú vyrobené z nehrdzavejúcej ocele (304/316), ktorá je odolná voči vode, kyselinám, zásadám, soli, niektorým korozívnym plynom a kvapalným médiám. Nehrdzavie ani neoxiduje, je vhodný do vlhkých a korozívnych pracovných podmienok a predlžuje životnosť prístroja.
2. Dobrá adaptabilita na životné prostredie
Plášť je odolný voči vodnej pare a prachu a môže byť použitý aj vo vonkajšom, vlhkom a exteriérovom prostredí. Je menej náchylný na hrdzavenie a poškodenie plášťa a v porovnaní s bežnými manometrami zo železného plášťa je jeho odolnosť voči environmentálnej erózii výrazne zlepšená.
3. Široká kompatibilita médií
Kontaktná plocha s médiom je nehrdzavejúca oceľ, ktorá dokáže merať korozívne procesné médiá a predchádzať poruchám, ako je únik oleja a nepresné ukazovatele spôsobené koróziou bežných medených pružinových rúrok tlakomeru médiom.
4. Vysoká štrukturálna pevnosť
Puzdro z nehrdzavejúcej ocele má vysokú mechanickú pevnosť, odolnosť proti nárazom a ľahko sa nedeformuje alebo nepoškodí; Po spárovaní so štruktúrou naplnenou olejom a odolnou voči nárazom sa môže prispôsobiť aj zariadeniam odolným voči vibráciám a tlakovým impulzom, ako sú čerpadlá a kompresory.
5. Bezpečné a spoľahlivé, nie je ľahké unikať
Celkové komponenty z nehrdzavejúcej ocele majú dobrú technológiu zvárania, vynikajúce tesniace vlastnosti a nie sú náchylné na stredné úniky. Používajú sa v chemických a tlakových nádobách, ktoré vyžadujú vysoký tesniaci výkon, čím sa znižujú bezpečnostné riziká.

Hlavné predajné body:
1. Celý stroj je vyrobený z nehrdzavejúcej ocele, pričom puzdro, konektor a pružinová trubica sú vyrobené z nehrdzavejúcej ocele. K dispozícii sú možnosti 304/316 a nebojí sa kyslej a alkalickej korózie ani vlhkého vonkajšieho prostredia, čím dáva zbohom hrdzavým a hnijúcim hodinkám.
2. Odolnosť proti korózii a stredná erózia, ktorá zabraňuje korózii medeného jadra, prederaveniu, úniku média alebo chybám uviaznutých ukazovateľov a prispôsobuje sa pracovným podmienkam korozívnych kvapalín a plynov.
3. Voliteľná konštrukcia naplnená olejom, odolná voči nárazom, odolná voči vibráciám a tlakovým nárazom. Teleso čerpadla, kompresor a ukazovateľ pulzujúceho tlakového poľa sa netrasú a údaj je jasný a stabilný.
4. Utesnený proces zvárania, dobrý tesniaci výkon, menší únik média, bezpečnejšie použitie v chemických a tlakových nádobách.
5. Vysoká mechanická pevnosť, puzdro proti kolízii, prachotesné a vodotesné a pri dlhodobom používaní vo vonkajších a vlhkých dielňach sa nedá ľahko poškodiť.

Kontaktujte nás
PREV：Membránový tlakomer série XG/Y-MĎALEJ：Žiadny ďalší článok
FAQ Výkonové špecifikácie

Q1: Aký je hlavný rozdiel medzi úplným tlakomerom z nehrdzavejúcej ocele a bežným tlakomerom?
Odpoveď: Bežné armatúry tlakomerov a pružinové rúrky sú väčšinou vyrobené zo zliatiny medi a puzdro je vyrobené zo železa, ktoré je vhodné len pre nekorozívne suché médiá. Celonerezové puzdro manometra, konektor a pružinová trubica sú vyrobené z nehrdzavejúcej ocele 304/316, ktorá je odolná voči korózii kyselinou, zásadou a vlhkosťou. Môže byť použitý v korozívnych médiách a vlhkých vonkajších podmienkach a nie je ľahko zhrdzavený alebo skorodovaný, čo má za následok dlhšiu životnosť.

Q2: Ako si vybrať nehrdzavejúcu oceľ 304 a 316?
Odpoveď: Zvoľte 304 pre obyčajnú vodu, slabo korozívne plyny a všeobecne vlhké prostredie; Keď sa stretnete so silnými kyselinami, soľnou hmlou, morskou vodou a vysoko korozívnymi chemickými médiami, odporúča sa použiť nehrdzavejúcu oceľ 316, ktorá má silnejšiu odolnosť proti korózii.

Q3: Môžu byť všetky tlakomery z nehrdzavejúcej ocele použité na portoch čerpadla s vysokými vibráciami?
Odpoveď: Iste, odporúča sa zvoliť olejom naplnený a nárazuvzdorný celonerezový tlakomer. Vnútorne naplnená tlmiacim olejom dokáže tlmiť pulzáciu tlaku, potláčať trasenie ukazovateľa a je vhodná pre miesta s veľkými vibráciami, ako sú čerpadlá a kompresory; bezolejové modely nie sú vhodné pre silné vibrácie.

Q4: Aké sú bežné chyby všetkých tlakomerov z nehrdzavejúcej ocele?
Odpoveď: Bežne sa vyskytujú poškodenia spôsobené pretlakom, stredným zablokovaním a poškodením pri inštalácii. Dlhodobé používanie mimo rozsah je prísne zakázané; Ak médium obsahuje nečistoty a kryštály, odporúča sa použiť membránové izolačné zariadenie; Inštalácia nárazníkových ohybov počas inštalácie môže znížiť vplyv tlaku a účinne predĺžiť životnosť prístroja. Prístroj je potrebné pravidelne kalibrovať, aby bola zaistená presnosť.

Rozsah mierky, úroveň presnosti

Model Rozsah mierky (MPa) Trieda presnosti
XG-Y-60B 0~0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60-0,1~0,5, 0,9, 1,5, 2,4 2.5
XG-Y-63B
XG-Y-100B 0~0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 1.5
XG-Y-150B
XG-Y-103B
XG-Y-153B

Položka Špecifikácia
Prevádzková teplota okolia 5 ~ 55 °C (obal naplnený glycerínom)
−25 ~ 55 °C (puzdro naplnené silikónovým olejom)
−40 ~ 70 °C (suché puzdro, bez plniacej kvapaliny)
Vplyv teploty ≤ 0,4 % na 10 °C (keď sa prevádzková teplota odchyľuje od 20 ± 5 °C)
Odolnosť voči okolitým vibráciám V·H·3 (suché puzdro, bez plniacej kvapaliny)
V·H·4 (kufor naplnený kvapalinou)
Hodnotenie ochrany krytu IP64

Materiály, ako sú systémy tlakovej vodivosti a puzdrá

Názov časti XG-Y-60B XG-Y-100B, XG-Y-150B
Konektor 0Cr18Ni9 (304) 0Cr17Ni12Mo2 (316)
Bourdonova trubica 1Cr18Ni9Ti 0Cr17Ni12Mo2 (316)
Prípad 1Cr18Ni9 1Cr18Ni9


Modelová reprezentácia
XG-Y-□ B

XG-Y-□ B
XG Značka Xin Guo
Y Tlakomer
□ Menovitý priemer a typ montáže meradla:
60, 100, 150 predstavujú radiálne typy priamej montáže s priemermi 60, 100, 150 mm.
63, 103, 153 predstavujú typy axiálnej zapustenej montáže s priemermi 60, 100, 150 mm (model 63 podporuje aj axiálnu priamu montáž).
XB Nerezová oceľ

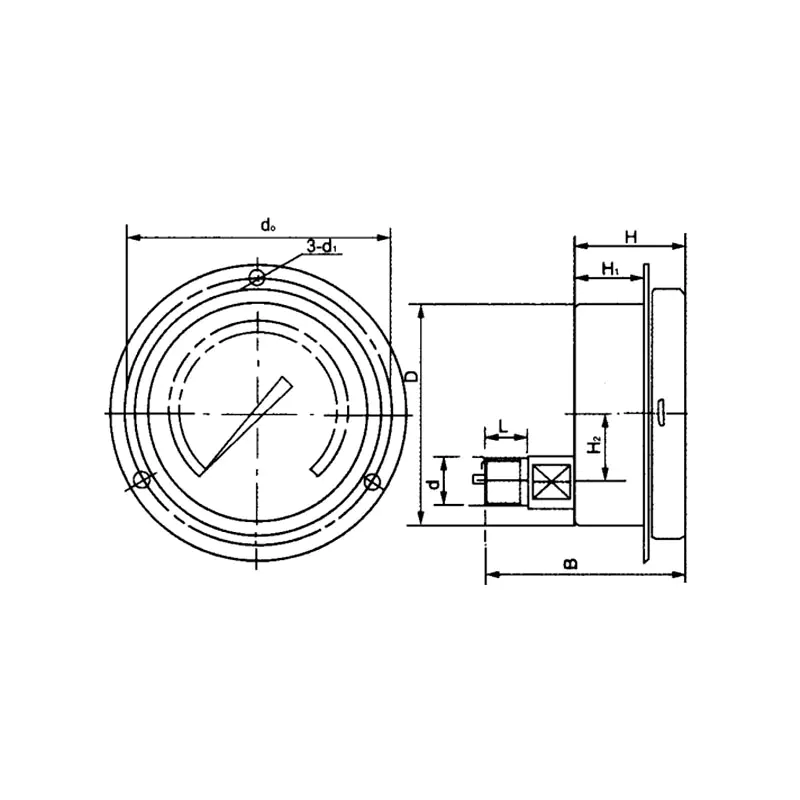

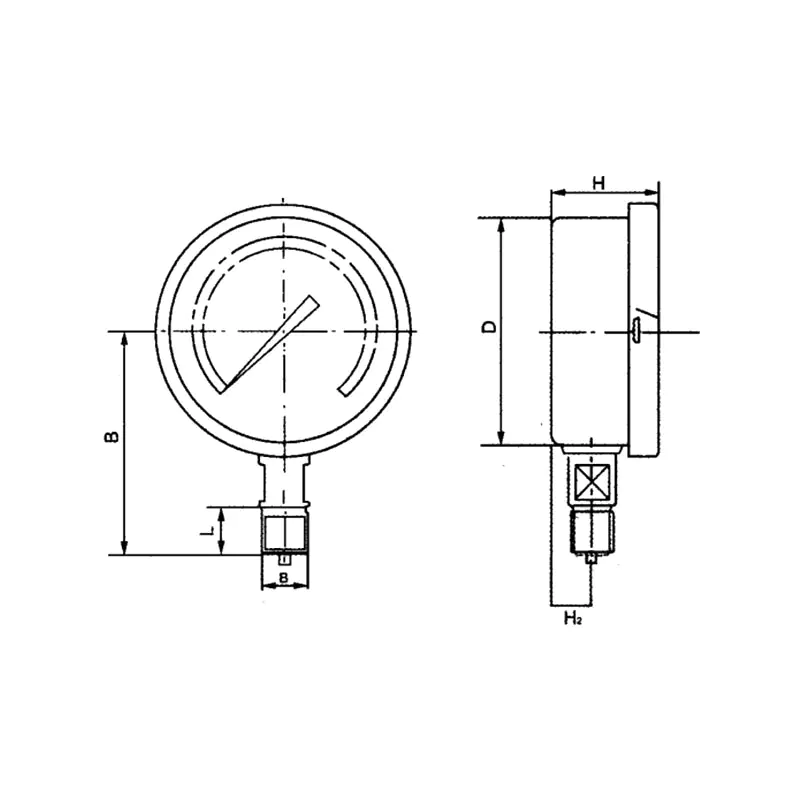

Rozmery
100371 100362-TD79

Model D B d (závit konektora) L d₀ d₁ H H1 H2
XG-Y-60B Ø60 55 M14 × 1,5
1/4″ (NPT) 		14 — — 35 — 13
XG-Y-63B 65 — 76 4.5 35 22 0
XG-Y-100B Ø100 90 M20 × 1,5
G3/8″, 1/2″
3/8″, 1/2″ (PT)
1/4″, 1/2″ (NPT) 		20 — — 44 — 18
XG-Y-103B 90 — 118 5.5 44 27 30
XG-Y-150B Ø150 120 — — — 44 — 18
XG-Y-153B 95 — 165 5.5 44 27 30
