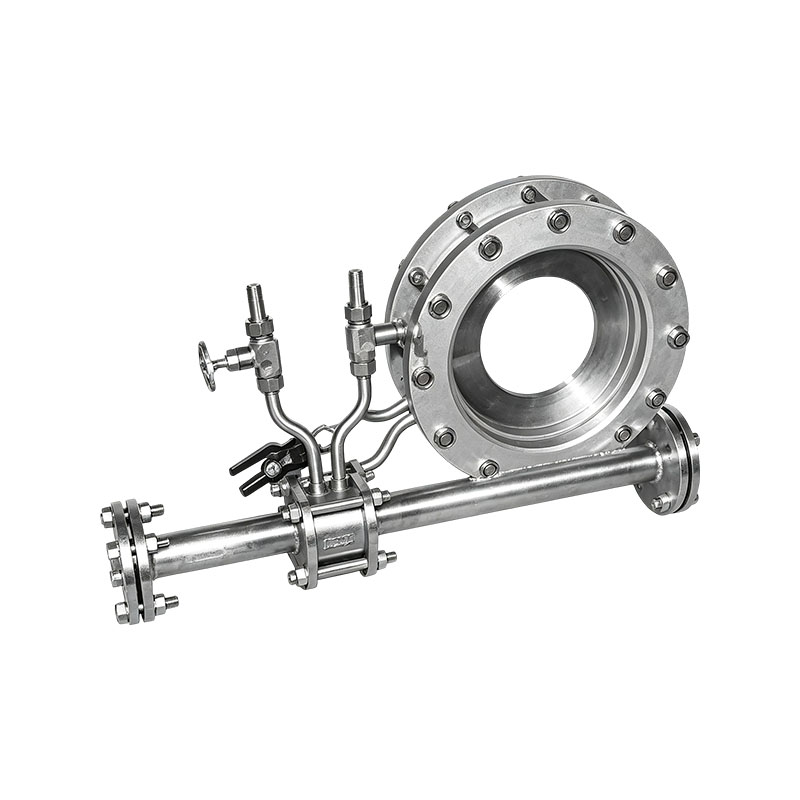

Prietokomery Orifice sú diferenčné tlakové prietokomery, ktoré predstavujú historicky najetablovanejšie zariadenia na meranie prietoku v priemyselnej výrobe. Vykazujú rôzne typy, vyspelú technológiu a rozsiahle aplikácie.
Vlastnosti produktu:
1. Jednoduchá štruktúra, jednoduchá inštalácia, spoľahlivá prevádzka, nízke náklady a určitý stupeň presnosti
Môže spĺňať požiadavky priemyselnej výroby.
2. S dlhou históriou, bohatými a spoľahlivými experimentálnymi údajmi a štandardizovaným dizajnom a spracovaním
Medzinárodným štandardom pre štandardné škrtiace zariadenia (doštičky, dýzy a Venturiho trubica) je
ISO 5167 a bola niekoľkokrát revidovaná. Pokiaľ sú škrtiace komponenty navrhnuté a spracované podľa noriem,
Na určenie rozsahu neistoty je potrebná kalibrácia skutočného prietoku.
3. Štandardná clona je vhodná pre priemer 50~3000 mm, s β 0,2~0,75.
4. Štandardná tryska je vhodná pre priemer 50~500 mm, s β 0,2~0,8.
5. Tryska s dlhým hrdlom je vhodná pre priemer 50-630 mm, s β 0,2-0,8.
6. Mechanické spracovanie Venturiho trubice s priemerom 50-250 mm a hodnotou β 0,2-0,75.
7. Hrubo zváraná železná doska s priemerom Venturiho trubice 200-1200 mm a hodnotou β 0,2-0,70.
8. Priemer hrubej Venturiho trubice je 100-800 mm, s hodnotou β 0,2-0,75.
9. Priemer Venturiho dýzy je 65-500 mm, s hodnotou β 0,316-0,775.
10. Priemer dosky s 1/4 kruhovými otvormi ≤ 500 mm, β je 0,245~0,6.
11. Priemer kužeľovej plniacej clony je ≤ 500 mm a β je 0,1~0,316.
12. Priemer dvojitej clony je 40-100 mm a p je 0,2-0,75.
13. Priemer dosky s malými otvormi je menší ako 50 mm a β je 0,2 ~ 0,75.
14. Priemer skrytej dosky s malými otvormi je ≤ 50 mm a β je 0,2 ~ 0,75.
15. Priemer vysokotlakovej clony šošovky je ≤ 250 mm a β je 0,2 ~ 0,75.
16. Široký okraj clony má priemer 50-400 mm a β 0,2-0,75. 17. Priemer kruhového dierovaného plechu je 50-2000 mm, s hodnotou β 0,1-0,8.
18. Excentrická clona s priemerom 100-1000 mm a β 0,46-0,84.
19. Koncová clona (dýza) má priemer 100-1000 mm a β 0,46-0,84.
20. Rozsah tlaku vyššie uvedeného škrtiaceho zariadenia je 0~42MPa a teplota je určená materiálom.
21. Dvojitá Venturiho trubica pod omietku, menovitý priemer potrubia s kruhovým prierezom: DN=300mm~6000mm, šírka x výška potrubia s pravouhlým prierezom: ŠxV (mm)=300x300~6000x6000 a iné geometrické povrchové potrubia s rovnakým nominálnym priemerom DN a rôznou šírkou a výškou. Menovitý tlak: PN ≤ 2,5 MPa, určený pracovnou teplotou a materiálom; hodnota diferenčného tlaku: (0~100) kPa, opakovaná chyba merania (stabilita): ± 10Pa.
22. Prístroj na meranie vetra v krídlach je vhodný najmä na meranie prietoku vzduchu veľkého kalibru, so stabilným meraním, vysokou citlivosťou, kompenzáciou tlakových strát a vysokou presnosťou.
23. Konštrukcia zariadenia na meranie vetra zahŕňa rozhranie spätného fúkania a zariadenie na vypúšťanie prachu, čo je výhodné pre údržbu produktu a zvyšuje výstup produktu
Spoľahlivosť.
24. Pokročilá a sofistikovaná technológia spracovania a testovania výrazne zlepšuje presnosť a stabilitu produktu.
25. Vyspelé škrtiace komponenty sú integrované s pokročilou elektronickou technológiou na vytvorenie inteligentného integrovaného zariadenia na meranie prietoku so zobrazením prietoku na mieste a viacerými výstupmi signálu (4-20 mA, pulz, s protokolom HART).
26. Konštrukcia obvodu s nízkou spotrebou energie znižuje spotrebu energie, zvyšuje stabilitu a spoľahlivosť systému. Integrovaný systém má batériové napájanie a externý výber 24 V DC, ktorý je vhodný pre inštaláciu a používanie.
Hlavné predajné miesta:
1. Štandardizácia je vyspelá a nevyžaduje skutočnú kalibráciu prietoku: je v súlade s normami GB/T2624 a ISO5167. Štandardné škrtiace komponenty môžu byť priamo použité na meranie po spracovaní podľa špecifikácií, podporujúce vyrovnanie obchodu a sledovateľnosť merania.
2. Žiadne pohyblivé časti, odolné a stabilné: čisté mechanické škrtiace komponenty, žiadne rotačné/snímacie prvky, odolnosť voči vysokej teplote a vysokému tlaku, spoľahlivá dlhodobá prevádzka, dlhá životnosť, nízka základná údržba.
3. Široký rozsah prispôsobenia média: Dokáže merať plyny, výpary a kvapaliny, podporuje jednofázové kvapaliny a niektoré modely sa dokážu prispôsobiť špinavým médiám obsahujúcim malé množstvá nečistôt. Pokrytie priemeru potrubia je rozsiahle.
4. Nízke celkové náklady, flexibilné prispôsobenie: jednoduchá štruktúra, ekonomické náklady, možno zladiť s akoukoľvek značkou vysielača diferenčného tlaku; Podľa pracovných podmienok je možné zvoliť viacero typov, ako je clona, tryska, Venturiho trubica, V-kužeľ atď.
Aplikačný priemysel:
1. Energetika: Parný kotol elektrární, primárny/sekundárny vzduch, cirkulačná voda, meranie energie zemného plynu a účtovanie spotreby energie.
2. Petrochemický priemysel: procesná surovina tekutá, vysokotlakový procesný plyn, para, monitorovanie toku rafinérskeho potrubia, pomer materiálu, meranie odovzdania obchodu.
3. Hutnícky priemysel: detekcia prietoku vysokopecného plynu, konvertorových spalín, chladiacej vody, stlačeného vzduchu, kontrola stavu pece a energetická štatistika.
4. Vykurovanie/komunálna energia: meranie potrubných rozvodov pary, teplej vody a zemného plynu vo vykurovacej sieti, účtovanie za vykurovanie a vyrovnávanie prietoku potrubím.
