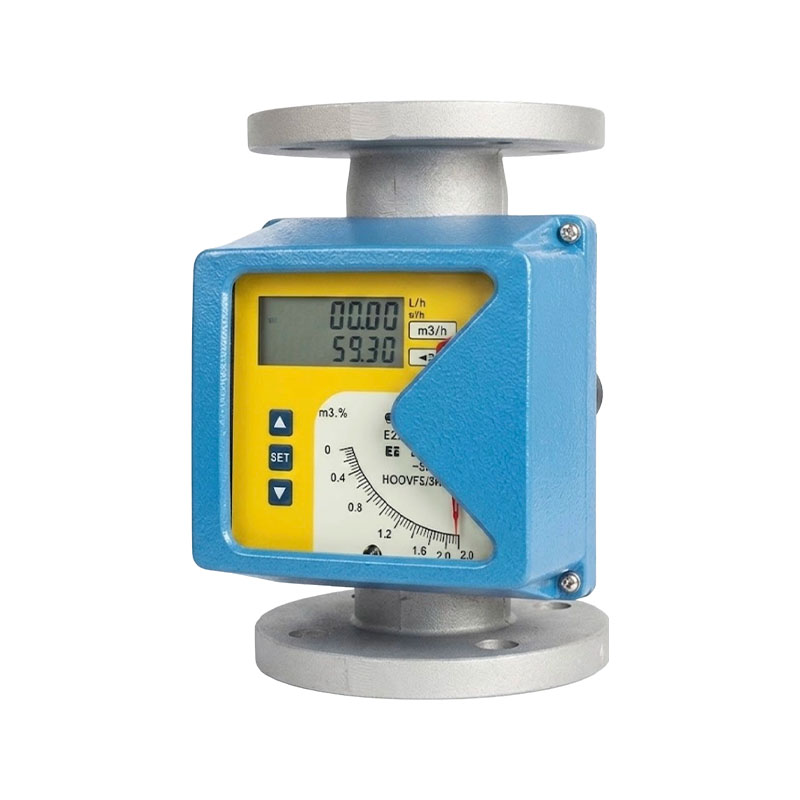

Kovový plavákový prietokomer radu XG-JF

Kovový plavákový prietokomer série XG-JF je prístroj na meranie prietoku s premenlivou plochou. Má vlastnosti malej veľkosti, veľkého rozsahu detekcie a jednoduchého použitia. Môže byť použitý na meranie prietoku kvapalín, plynov a pár, zvlášť vhodný na meranie prietoku nízkorýchlostných a nízkoprietokových médií.

Vlastnosti produktu:
1. Plavákové prietokomery majú displej na mieste aj inteligentný diaľkový prenos. Inteligentný typ diaľkového prenosu využíva vysokovýkonné počítačové čipy, viacnásobné výstupy signálu a pokročilé ukladanie údajov s obnovou a zálohovaním údajov na zaistenie bezpečnosti údajov.
2. Podľa rôznych štruktúr meracích trubíc je plavákový prietokomer s kovovou trubicou série XG-JF rozdelený na 50, 51, 52 a 53 typov. Rôzne tvary meracích trubíc je možné zvoliť podľa rôznych požiadaviek používateľa, čo ďalej zlepšuje údržbu a čistenie.
3. Požiadavky na rovné časti potrubia nie sú vysoké, so širším prietokovým pomerom 10:1 a rozsahom merania 1-2000001/h pre vodu (20 °C); Prázdny (20 °C, 0,1013 MPa) 0,03-4000 m3/h
4. Jednoosová citlivá indikácia, schopnosť bezkontaktnej magnetickej väzby.
5. Voliteľné možnosti zahŕňajú dvojlinkový systém, batériu a zdroj striedavého prúdu.
6. Vhodné pre vysokoteplotné, vysokotlakové a silne korozívne médiá.
7. Funkcia multiparametrovej kalibrácie; presnosť: 1,0 % F.S., 1,5 % F.S.

Hlavné predajné body:
1. Odolnosť voči vysokej teplote a vysokému tlaku: Konštrukcia kovových rúrok odoláva vysokým stredným teplotám a pracovným tlakom, prispôsobuje sa drsným pracovným podmienkam a nemožno ju nahradiť sklenenými plavákmi.
2. Silná prispôsobivosť: Schopné merať plyny a kvapaliny, umožňujúce médiu obsahovať malé množstvo nečistôt, odolné voči vibráciám a vhodné do drsných priemyselných prostredí na mieste.
3. Intuitívne zobrazenie na mieste: Na priame odčítanie prietoku na mieste nie je potrebné žiadne napájanie a niektoré modely sa dodávajú s výstupom diaľkového prenosu, vyvážením zobrazenia na mieste a diaľkovým získavaním signálu.
4. Jednoduchá a spoľahlivá údržba: jednoduchá konštrukcia, málo pohyblivých častí, nízka poruchovosť, jednoduchá inštalácia a nízke náklady na údržbu v neskoršej fáze.

Aplikačný priemysel:
1. Petrochemický priemysel: Merajte monitorovanie prietoku rôznych procesných kvapalín, rozpúšťadiel a plynov.
2. Úprava vody a ochrana životného prostredia: Meranie prietoku odpadových vôd, čistenej vody a dávkovania chemikálií.
3. Hutnícka oceľ: Detekcia prietoku chladiacej vody, procesného plynu a pomocných médií.
4. Energia a elektrina: Meranie prietokov vodnej pary, stlačeného vzduchu a rôznych pomocných médií v elektrárňach.

Kontaktujte nás
PREV：Inteligentný ultrazvukový prietokomer XG-CSLĎALEJ：Inteligentný vírový prietokomer radu XG-LUGB
FAQ Výkonové špecifikácie

Q1: Môže kovový plavákový prietokomer merať médiá obsahujúce malé množstvá nečistôt?
Odpoveď: Môže merať kvapalné a plynné médiá obsahujúce malé množstvo častíc nečistôt, ale nie je vhodný pre médiá s vysokou viskozitou, s veľkými časticami a so silne sa usadzujúcim vodným kameňom; Nadmerné nečistoty môžu ľahko zachytiť plavák a spôsobiť nepresné merania. Odporúča sa vykonať predfiltráciu na médiu.

Q2: Vyžaduje kovový plavákový prietokomer napájanie na zobrazenie prietoku?
Odpoveď: Základný indikátor na mieste nevyžaduje napájanie a môže priamo čítať prietok na mieste; Modely s diaľkovým prenosom 4-20 mA a funkciami výstupu alarmu vyžadujú externé napájanie na výstup signálov do riadiaceho systému.

Q3: Aké sú povinné požiadavky na inštaláciu kovového plavákového prietokomeru?
Odpoveď: Musí byť inštalovaný vertikálne a médium prúdi cez prístroj zdola nahor. Aby ste predišli silným vibráciám, udržujte vpredu a vzadu vhodné rovné časti potrubia a nepoužívajte ho vodorovne alebo obrátene; v opačnom prípade to priamo ovplyvní presnosť merania.

Q4: Ako si vybrať medzi kovovým plavákovým prietokomerom a plavákovým prietokomerom so sklenenou rúrkou?
Odpoveď: Kovové plaváky sú uprednostňované pre podmienky vysokej teploty, vysokého tlaku a vibrácií; Sklenené trubice majú nízku cenu a dobrú viditeľnosť, ale majú obmedzenú odolnosť voči tlaku a teplote, sú krehké a nie sú vhodné pre horľavé, výbušné, vysokotlakové a drsné pracovné podmienky.

Sprievodca výberom: XG-JF- A- B - C - D - E

Štruktúra meracej trubice (A) Vlhčený materiál (B) Veľkosť potrubia (C) Dodatočná štruktúra (D)
0 Zdola dnu, zhora von R0 0Cr18Ni12Mo2Ti RP PTFE DN15, DN150
DN25, DN200
DN50
DN80
DN100 		žiadne
1 Zospodu dovnútra, zhora vodorovne von R1 321 Ti: zliatina titánu Zliatina titánu T Bunda
2 Vodorovne zdola zdola, vodorovne zhora von R2 302 Z Tlmené
3R Sprava dovnútra, zľava von R4 304 G Vysoká teplota
3L Zľava dovnútra, sprava von RL 316 tis Y Vysoký tlak
Typový kód indikátora (E)
M1 Miestny indikátor — Štvorcový kryt, mechanický ukazovateľ ukazujúci okamžitý prietok
M2 Štvorcový kryt, mechanický ukazovateľ zobrazujúci okamžitý prietok LCD zobrazujúci okamžitý/kumulatívny prietok
M3 Okrúhle puzdro, multifunkčný indikátor
(žiadne) Len indikátory M1 / M4
A 85–265 VAC 50 Hz napájanie, výstup 4–20 mA, voliteľné podsvietenie, reléový alarm
B Napájanie z batérie, žiadny výstup signálu, žiadne podsvietenie, žiadny alarm – iba M2 / M4
C 24 VDC dvojvodičové napájanie, výstup 4–20 mA, bez podsvietenia
D 24 VDC troj/štvorvodičové napájanie, výstup 4–20 mA, voliteľné podsvietenie
(žiadne) Normálne, nevýbušné
i Iskrovo bezpečné (Ex ia) – len M2 / M4
d Nehorľavé (Ex d), okrúhle puzdro – len M4
(žiadne) Žiadny alarm alebo impulzný výstup
K1 Alarm hornej hranice alebo jednokanálový impulzný výstup
K2 Alarm dolnej hranice alebo jednokanálový impulzný výstup
K3 Alarmy hornej a dolnej hranice alebo dvojkanálový impulzný výstup
(žiadne) Bez podsvietenia
L S podsvietením
H Protokol HART
M Protokol ModBus


Teplota kvapaliny: Štandardný typ: -80 až 200 °C; PTFE: 0 až 85 °C; Vysokoteplotný typ: viac ako 400 °C
Menovitý tlak: Štandardný Typ: DN15 až DN50: 4,0 MPa; DN80 až DN200: 1,6 MPa; Špeciálny typ: DN15 až DN50: 25 MPa; DN80 až DN200: 16 MPa; Plášťový typ: 1,6 MPa
Viskozita média: DN15 < 5 mPa·s (F15.1–F15.3); DN15 < 30 mPa·s (F15.4–F15.8); DN25 π < 250 mPa·s; DN50–150 < 300 mPa·s
