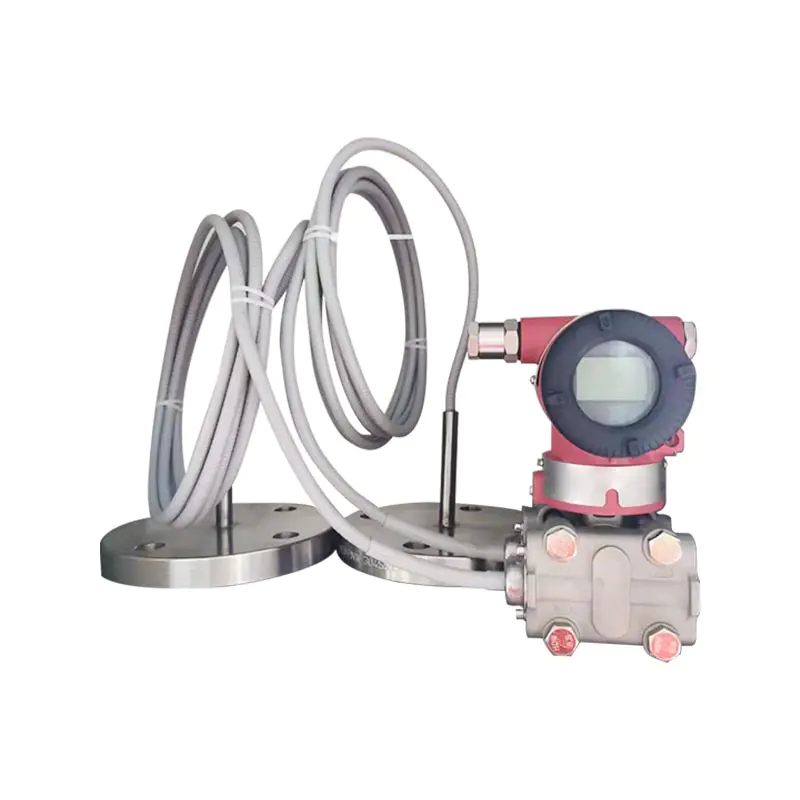

XG3051DP Diaľkový vysielač diferenčného tlaku

Q1: Aký je hlavný účel dvojprírubového diaľkového vysielača XG3051DP na meranie?
A: Používa sa hlavne na meranie diferenčného tlaku; často sa používa na meranie hladiny kvapaliny, prietoku a hustoty média v uzavretých nádržiach. Kapilárna izolačná štruktúra s dvojitou prírubou, vhodná pre vysokú viskozitu, ľahkú kryštalizáciu, silnú koróziu a vysokoteplotné médiá, aby sa zabránilo upchatiu média a korózii tela snímača, výstup 4-20 mA HART a rozhranie so systémom DCS/PLC.
Otázka 2: Aké sú dôvody nepresného nulového bodu a numerického posunu po inštalácii dvojitej príruby?
Odpoveď: Drift môže byť spôsobený zmenami teploty prostredia, kapilárnou kompresiou, škálovaním a kryštalizáciou membrány a nesprávnym nastavením parametrov migrácie. Po inštalácii sa musí vykonať migrácia nulového bodu na mieste; Vyhnite sa stláčaniu a ohýbaniu kapilár s malým polomerom; Keď sa prevádzková teplota výrazne zmení, primerane zvýšte tlmenie prístroja.
Q3: Ako si vybrať materiál prírubovej membrány?
A: Nerezová oceľ 316L je vybraná pre normálne pracovné podmienky; Korozívne médiá môžu byť vybrané zo zliatiny Hastelloy a tantalového filmu. Pri zadávaní objednávky uveďte názov média, teplotu a tlak pre ľahké prispôsobenie membrány a kapilárnej plniacej kvapaliny.
Q4: Aké sú tabu pre inštaláciu kapilárnych trubíc?
A: Rezanie alebo tvrdé ohýbanie kapilárnych rúrok nie je povolené; minimálny polomer ohybu je > 50 mm a nemožno ich stlačiť ani naraziť. Kapilárna trubica je vo vnútri naplnená tesniacou kvapalinou. Keď sa poškodí a vytečie, prístroj priamo zlyhá a nedá sa opraviť na mieste.

Spracujte pokyny na pripojenie pre jednostranné preposielanie bez preposielacích prírub

Eliptická príruba z nehrdzavejúcej ocele 1/2-NPT (kód 1)		1. Príruba tlakovej komory
		2. O-krúžok tesnenia
		3. NPT 1/2 eliptické prírubové pripojenie
		4. Skrutka
M20x1,5 T-konektor z nehrdzavejúcej ocele (kód 2)		1. Príruba tlakovej komory
		2. M20×1,5 T-tvarovka s vonkajším závitom
		3. Skrutka
		4. O-krúžok
		5. Matica M20×1,5
		6. Tlaková prívodná trubica

Parametre merania: Diferenčný tlak, hladina kvapaliny

Minimálny dosah diaľkového vysielača by mal byť väčší ako medzi minimálnymi rozsahmi v tabuľke 1 a tabuľke 2.
Nastaviteľný rozsah nesmie byť menší ako minimálny rozsah. Maximálny dosah diaľkového vysielača musí byť menšia hodnota medzi maximálnym dosahom telesa vysielača a menovitým tlakom hladinovej príruby.

Výstupný signál
2-vodičový, 4–20 mA DC HART výstup, digitálna komunikácia; HART protokol je superponovaný na 4–20 mA jednosmerný signál.
Limity výstupného signálu: Imin = 3,9 mA, Imax = 20,5 mA

Konštanta tlmenia súčiastky zosilňovača je 0,1 s; časová konštanta snímača a vzdialenej tesniacej príruby sa pohybuje od 0,2 ~ 6 s, v závislosti od rozsahu snímača, pomeru rozsahu, dĺžky kapiláry a viskozity plniacej kvapaliny.
Dodatočná nastaviteľná časová konštanta je v rozsahu 0,1 ~ 60 s.

Teleso vysielača je možné upevniť v akejkoľvek polohe. Optimálna podmienka inštalácie je udržiavať hriadeľ procesnej príruby vo vertikálnej polohe. Odchýlka polohy spôsobí opraviteľný posun nuly. Puzdro elektroniky sa dá otáčať až o 360° a nastavovacia skrutka ho môže zaistiť v akejkoľvek uhlovej polohe.
Diaľková tesniaca príruba sa pripája k protiprírube v súlade s normami ANSI/DIN. Spojovacia príruba musí byť vybavená mäkkým tesnením a montážnymi skrutkami a maticami (skrutky a matice sú pre používateľov voliteľné).
V prípade vysielačov s dvojitým diaľkovým tesnením musia byť zostavy kapilár a príruby diaľkového tesnenia inštalované v prostredí s rovnakou okolitou teplotou, pokiaľ je to možné.
Minimálny polomer ohybu kapiláry je 75 mm. Navíjanie je prísne zakázané!

Podmienky prostredia

Limit teploty procesného média
Teplota média:-30~400°C

Poznámka: Zvláštnu pozornosť je potrebné venovať akýmkoľvek hodnotám prekračujúcim vyššie uvedený rozsah teploty a tlaku; tieto môžu byť splnené prostredníctvom
špeciálny dizajn.

Výkon a podmienky zaťaženia
Napájacie napätie je 24V
R≤(Us-12V)/Imax kQ 2
kde Imax=23 mA
Maximálne napájacie napätie: 42VDC
Minimálne napájacie napätie: 12VDC, 15VDC (podsvietený LCD displej)
Rozsah zaťaženia digitálnej komunikácie: 250~600Q

Poznámka: (1) A Popis úrovne výkonu: Počas testovania je výkon normálny v rámci limitov technickej špecifikácie.
(2) B Popis úrovne výkonu: Počas testovania sa funkcie alebo výkon dočasne znížia alebo zmiznú, ale môžu sa samy obnoviť; skutočné prevádzkové podmienky, úložisko a údaje zostávajú nezmenené.

Obrázok 5: Schéma elektrického zapojenia

Poznámka: Funkcia rýchleho rozhrania je ekvivalentná so signálnym terminálom.

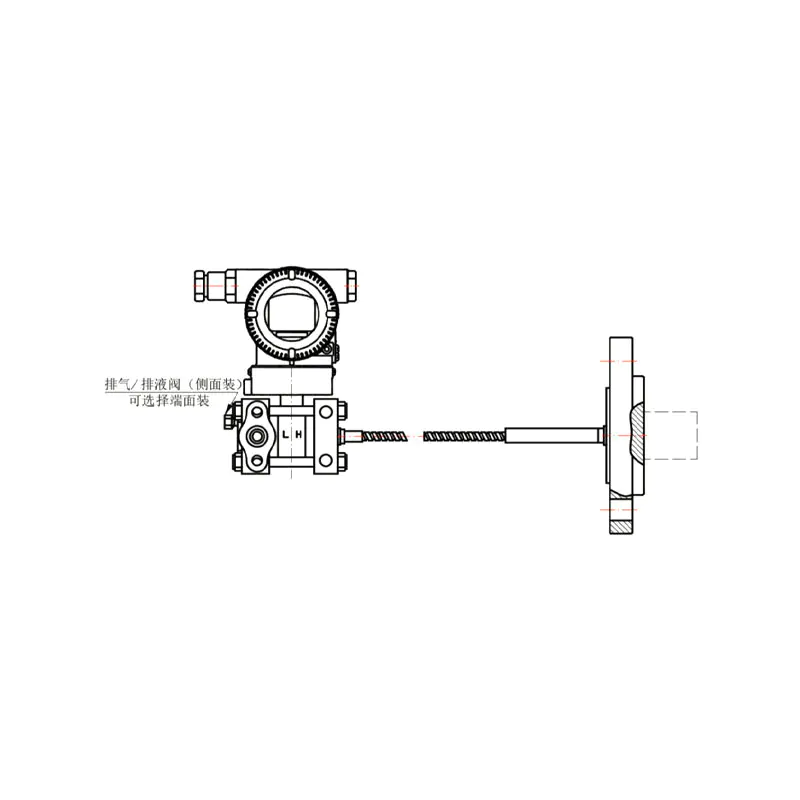

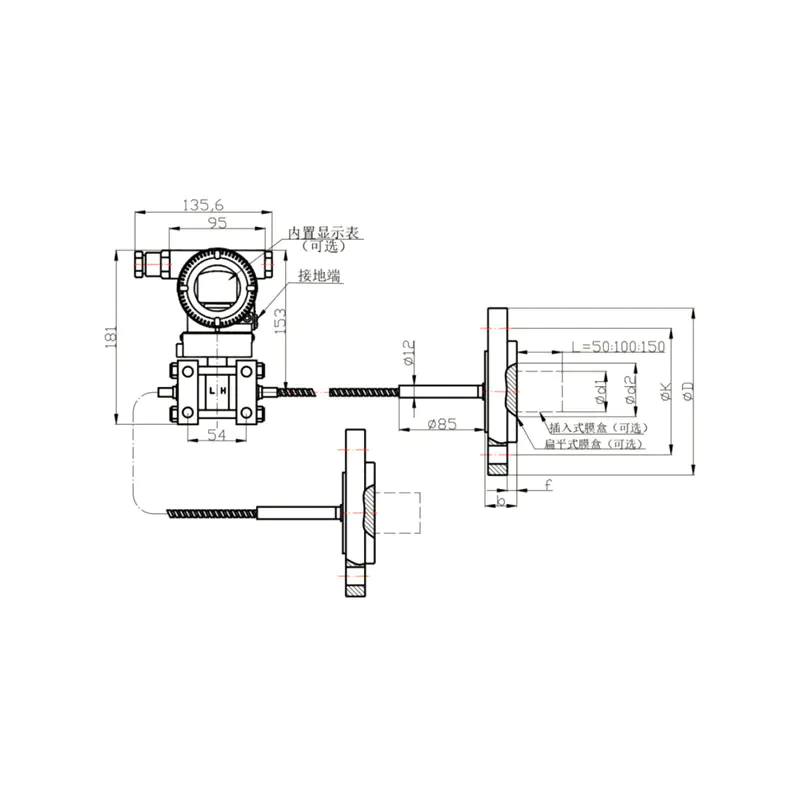

Výkres 1: Výkres zostavy diaľkového tesnenia s obojstranným diferenčným tlakom základného typu	Výkres 2: Základný typ Výkres zostavy diaľkového tesnenia jednostranného diferenčného tlaku

Poznámka:
(1) Jednostranná zostava diaľkového tesnenia rozdielového tlaku základného typu môže byť inštalovaná buď na vysokotlakovú stranu, alebo na nízkotlakovú stranu telesa vysielača.
(2) Spôsob inštalácie telesa prevodníka pre jednostranné alebo obojstranné zostavy diaľkového tesnenia rozdielového tlaku základného typu je rovnaký ako pri prevodníku rozdielu tlaku série XG3051DP.

Poznámka:Usercanoptionallyequipinsaatonbosannut.

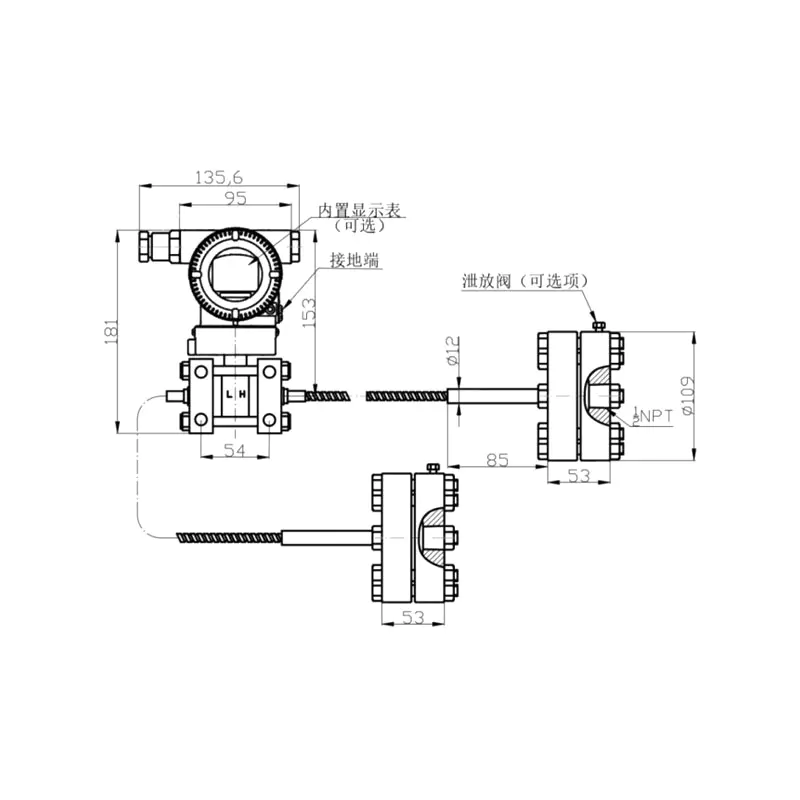

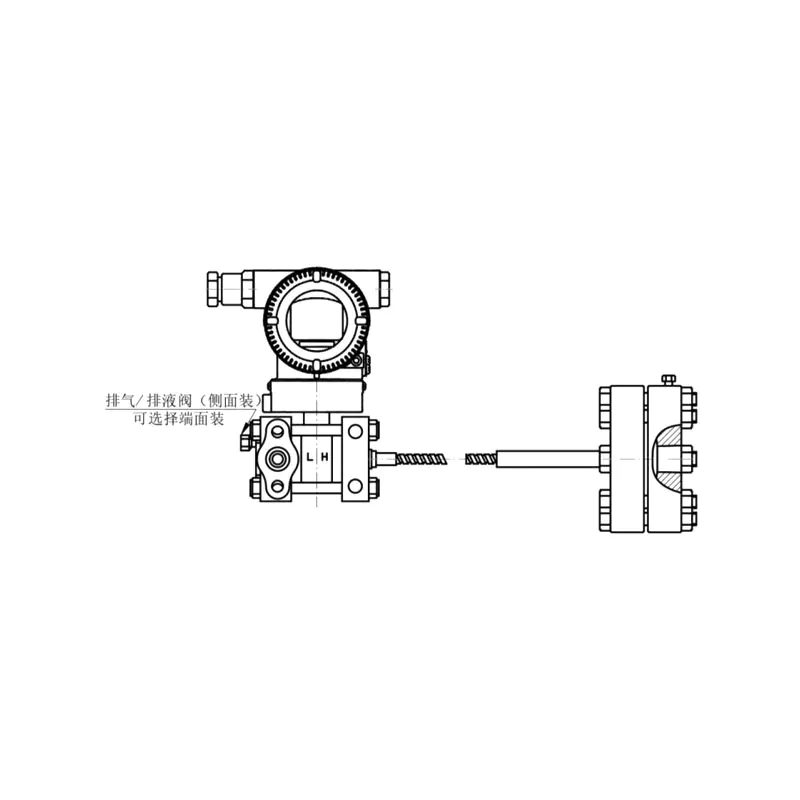

Obrázok 3	Obrázok 4 Jednostranná zostava diaľkového tesnenia diferenciálneho tlaku namontovaná na závit

Poznámka:
(1) Jednostranná závitová zostava diferenčného tesnenia diferenčného tlaku môže byť inštalovaná buď na vysokotlakovú stranu, alebo na nízkotlakovú stranu telesa vysielača.
(2) Spôsob inštalácie telesa prevodníka pre jednostranné a obojstranné závitové zostavy diferenčného tesnenia diferenčného tlaku je rovnaký ako v prípade prevodníka diferenčného tlaku radu XG3051DP.
