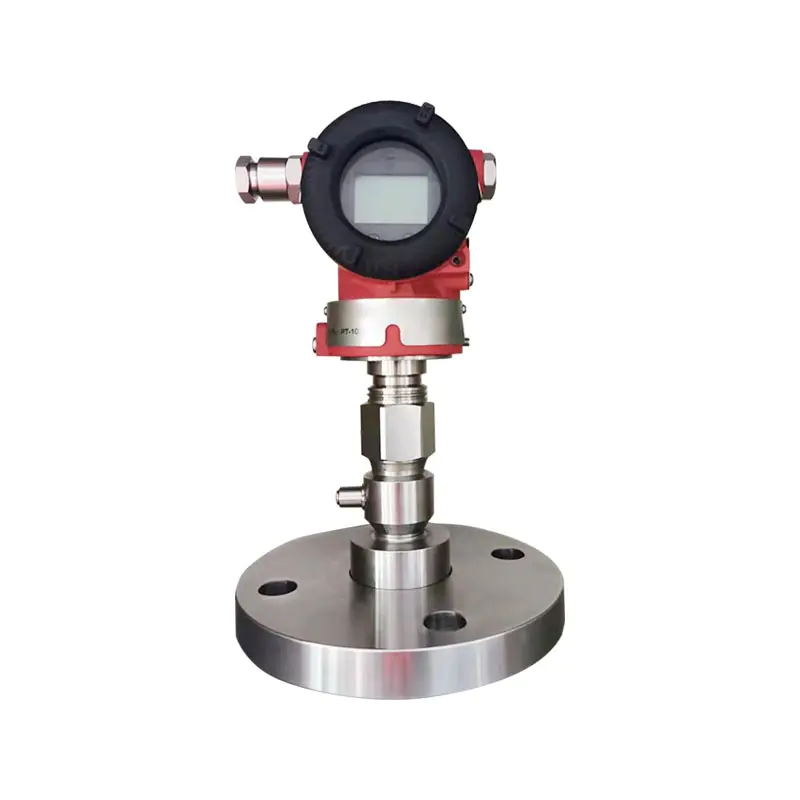

XG3051T Diaľkový vysielač diferenčného tlaku/absolútneho tlaku

Predstavenie produktu:
Inteligentný diaľkový prevodník tlaku XG3051T podporuje meranie pretlaku a absolútneho tlaku. Používa vzdialenú prenosovú kapilárnu membránovú izolačnú štruktúru na izoláciu meraného média od tela vysielača. Dokáže sa vyrovnať s vysokou viskozitou, ľahkou kryštalizáciou, ľahkým tuhnutím, silnou koróziou a vysokoteplotnými strednými pracovnými podmienkami, čím zabraňuje zablokovaniu média a korózii snímačov.
Výstup 4-20 mA superponovaný digitálny signál protokolu HART, vysoká presnosť, dobrá dlhodobá stabilita, podporuje kalibráciu konfigurácie na mieste, voliteľný LCD displej na mieste, s ochranou proti výbuchu, prispôsobiteľný materiál membrány, realizujúci prenos tlakových signálov na veľké vzdialenosti.

Použiteľné odvetvia:
1. Petrochemický priemysel: meranie tlaku reakčných nádob a skladovacích nádrží
2. Elektrina: Monitorovanie tlaku v kotloch a tepelných potrubiach
3. Metalurgia: Detekcia tlaku v procese tavenia
4. Úprava vody: tlak v nádrži na čistenie odpadových vôd a chemickej úpravy vody
5. Pharmaceutical: Kontrola tlaku vo farmaceutických procesných nádržiach
6. Potraviny a nápoje: meranie tlaku viskóznych materiálov
7. Chemický priemysel uhlia: detekcia tlaku rôznych technologických zariadení
8. Výroba papiera: tlakový zber celulózových médií

Kontaktujte nás
PREV：XG3051DP Diaľkový vysielač diferenčného tlakuĎALEJ：XG3051T Prevodník diferenčného tlaku/absolútneho tlaku
FAQ Vstup Výstup Čas odozvy Všeobecné podmienky Elektrické pripojenia Tabuľka kódov modelov a špecifikácií Rozmery
Q1: Pre aké prevádzkové podmienky je vhodný diaľkový vysielač XG3051T?
A: Vhodné pre vysokú viskozitu, ľahkú kryštalizáciu, ľahké tuhnutie, silnú koróziu a vysokoteplotné médiá. Prostredníctvom membrány na diaľkový prenos a kapilárnej izolácie sa zabráni priamemu vstupu média do tela vysielača, čím sa zabráni zablokovaniu a korózii snímača. Podporuje dva režimy merania: pretlak a absolútny tlak.

Q2: Ako si vybrať medzi tlakomerom a absolútnym tlakom?
A: Vyberte pretlak na meranie relatívneho atmosférického tlaku. Pri meraní vákua a podtlaku by sa mal ako referenčný pre pracovné podmienky zvoliť absolútny tlak a nemožno ho miešať; v opačnom prípade dôjde k významným chybám merania.

Q3: Aký je výstupný signál? Môžem sa pripojiť k ručnému zariadeniu HART?
Odpoveď: Štandardný analógový výstup 4-20 mA, kombinovaný s digitálnym protokolom HART, podporuje konfiguráciu na mieste, úpravu rozsahu, kalibráciu nulového bodu regulátora HART a možno ho pripojiť k systémom DCS a PLC.

Q4: Ako si vybrať materiál pre film na diaľkový prenos?
A: Bežná nehrdzavejúca oceľ 316L; pre silné korozívne médiá je možné zvoliť zliatinu Hastelloy a tantalový film a zloženie a teplotu média je možné poskytnúť pri objednávke.

Parametre merania: pretlak, exotermický tlak, hladina kvapaliny.
Rozsah merania
Diaľkový vysielač meracieho tlaku Dolný limit: od -100 % URL (priebežne nastaviteľné)
Horný limit: až 100 % URL (priebežne nastaviteľné)
Diaľkový vysielač absolútneho tlaku Dolný limit: od 0 ~ 100 % URL (priebežne nastaviteľné)
Horný limit: až 100 % URL (priebežne nastaviteľné)

Rozsah merania

Tabuľka 1 – Vzťah medzi kódom rozsahu a rozsahom
Kód rozsahu Minimálny rozsah Maximálny rozsah Menovitý tlak (max.)
C 6 kPa 40 kPa Menovitý tlak príruby hladiny
D 25 kPa 250 kPa
F 30 kPa 3 MPa
G 1 MPa 10 MPa
H 2,1 MPa 21 MPa
I 4 MPa 40 MPa
L 6 kPa abs 40 kPa abs
M 25 kPa abs 250 kPa abs
O 30 kPa abs 3 MPa abs
Tabuľka 2 —  Porovnávacia tabuľka vzdialenej príruby a minimálneho rozsahu
Typ príruby Nominálny priemer Min/Max rozsah Maximálna dĺžka kapiláry
Plochý typ DN 25/1" 160 kPa/25 MPa 10 m
DN 50/2" 10 kPa/10 MPa 12 m
DN 80/3" 6 kPa/10 MPa 16 m
DN 4" 6 kPa/3 MPa 16 m
Vložený typ DN 50/2" 16 kPa/10 MPa 10 m
DN 80/2" 6 kPa/10 MPa 16 m
DN 4" 6 kPa/3 MPa 16 m
Diaľkový typ so závitom Vonkajší priemer 109 mm 160 kPa/25 MPa 10 m

Minimálny rozsah diaľkového vysielača pretlaku/absolútneho tlaku musí byť väčšou hodnotou z minimálnych rozsahov špecifikovaných v tabuľke 1 a tabuľke 2. Nastavený rozsah nesmie byť menší ako minimálny rozsah.
Maximálny rozsah diaľkového vysielača pretlaku/absolútneho tlaku musí byť menšia hodnota medzi maximálnym rozsahom telesa vysielača a menovitým tlakom diaľkovej príruby.

Výstupný signál
2-vodičový, 4–20 mA DC HART výstup, digitálna komunikácia; HART protokol je superponovaný na 4–20 mA jednosmerný signál.
Limity výstupného signálu: Imin = 3,9 mA, Imax = 20,5 mA
Prúd alarmu (konfigurovateľný režim)
Režim nízkeho alarmu (minimálne) 3,7 mA
Režim vysokého alarmu (maximálne) 21 mA
Režim bez budíka (Podržať) Uchová platnú hodnotu prúdu pred poruchou
Štandardné nastavenie prúdu alarmu Režim vysokého alarmu


Konštanta tlmenia súčiastky zosilňovača je 0,1 s; časová konštanta snímača a vzdialenej tesniacej príruby sa pohybuje od 0,2 ~ 6 s, v závislosti od rozsahu snímača, pomeru rozsahu, dĺžky kapiláry a viskozity plniacej kvapaliny.
Dodatočná nastaviteľná časová konštanta je v rozsahu 0,1 ~ 60 s.

Podmienky inštalácie
Diaľkové prevodníky manometra / absolútneho tlaku bez kapilárnych trubíc možno namontovať priamo cez vzdialenú prírubu. Odchýlka polohy spôsobí opraviteľný posun nuly. Puzdro elektroniky sa môže otáčať až o 360° a nastavovacia skrutka ho môže zaistiť v akejkoľvek polohe.

Diaľková príruba manometra / absolútneho tlaku sa pripája k protiľahlým prírubám v súlade s normami ANSI/DIN. Takéto protiľahlé príruby musia byť vybavené mäkkými tesneniami a montážnymi skrutkami a maticami (skrutky a matice sú pre používateľov voliteľné).

Pre diaľkové vysielače pre manometer / absolútny tlak s kapilárnymi trubicami: ak je zostava diaľkového tesnenia inštalovaná pod telom vysielača, maximálny výškový rozdiel medzi zostavou diaľkového tesnenia a telesom vysielača musí byť menší ako 5 m. Keď je prevádzkový tlak absolútne nižší ako 100 kPa, nainštalujte teleso vysielača pod zostavu vzdialeného tesnenia.

Minimálny polomer ohybu kapiláry je 75 mm. Nie je povolené žiadne navíjanie!

Podmienky prostredia

Teplota okolia
Minimum Závisí od plniacej kvapaliny
Maximálne 85 ℃
S LCD a FKM tesnením -20 ~ 65 ℃
Skladovacia/prepravná teplota
Minimum Závisí od plniacej kvapaliny
Maximálne 85 ℃
Relatívna vlhkosť 0 ~ 100 %
Odolnosť voči otrasom
Zrýchlenie 50 g
Trvanie 11 ms
Odolnosť proti vibráciám 2 g až do 500 Hz
Elektromagnetická kompatibilita (EMC) Pozrite si tabuľku 4 „Príloha EMC“ na nasledujúcej strane

Limit teploty procesného média
Teplota média:-30~400°C

Tabuľka 3 Vzťah plniacej kvapaliny, prevádzkovej teploty a minimálneho prevádzkového tlaku
Naplňte kvapalinu Silikónový olej (S) Vysokoteplotný silikónový olej (H) Ultra-vysokoteplotný silikónový olej (U) Rastlinný olej (V)
Hustota pri 25 °C 960 kg/m³ 980 kg/m³ 1020 kg/m³ 937 kg/m³
Rozsah prevádzkových teplôt -30 ~ 200 ℃ -10 ~ 350 ℃ -10 ~ 400 ℃ 0 ~ 250 ℃
Teplota Rozsah prevádzkového tlaku (kPa absolútne)
20 ℃ >10 >10 >10 >25
100 ℃ >25 >25 >25 >50
150 ℃ >50 >50 >50 >75
200 ℃ >75 >75 >75 >100
250 ℃ >100 >100 >100
350 ℃ >100 >100
400 ℃ >100

Poznámka: Zvláštnu pozornosť je potrebné venovať akýmkoľvek hodnotám prekračujúcim vyššie uvedený rozsah teploty a tlaku; tieto môžu byť splnené prostredníctvom
špeciálny dizajn.

Položka Špecifikácia
Limit tlaku telesa vysielača Vysajte na maximálny tlak
Menovitý tlak vzdialenej príruby ANSI: 150 psi ~ 600 psi
DIN: PN 1,6 MPa ~ PN 10 MPa
Hmotnosť DN 50/2": cca 7 ~ 10 kg
DN 80/3": cca. 8 ~ 11 kg
DN 4": cca 9 ~ 12 kg
Výkon odolný proti výbuchu NEPSI ohňovzdorné: Ex dⅡC T6
NEPSI vlastná bezpečnosť: Ex iaⅡC T4
Povolená prevádzková teplota -40 ℃ ~ 65 ℃

Výkon a podmienky zaťaženia
Napájacie napätie je 24V
R≤(Us-12V)/Imax kQ 2
kde Imax=23 mA
Maximálne napájacie napätie: 42VDC
Minimálne napájacie napätie: 12VDC, 15VDC (podsvietený LCD displej)
Rozsah zaťaženia digitálnej komunikácie: 250~600Q

Položka Špecifikácia
Materiál
Meracia kapsula Nerezová oceľ 316L
Membrána Nerezová oceľ 316L, Hastelloy C, Tantalum
Procesná príruba Nerezová oceľ 304
Naplňte kvapalinu Silikónový olej, vysokoteplotný silikónový olej, ultravysokoteplotný silikónový olej, rastlinný olej
Kryt vysielača Zliatina hliníka s epoxidovým náterom
Tesnenie krytu Nitrilový kaučuk (NBR)
Menovka Nerezová oceľ 304
Elektrické pripojenie káblová vývodka M20×1,5; svorky vhodné pre vodiče 0,5 ~ 2,5 mm²
Procesné pripojenie Diaľková tesniaca príruba je v súlade s normou ANSI alebo DIN. Možnosť priamej montáže; pozrite si rozmerový výkres
Trieda ochrany krytu IP67
Tabuľka 4 Príloha EMC
Nie Testovacia položka Základný štandard Skúšobná podmienka Úroveň výkonu
1 Vyžarovaná emisia (kryt) GB/T 9254-2008 Tabuľka 5 30 MHz ~ 1000 MHz Pass
2 Vedené emisie (jednosmerný napájací port) GB/T 9254-2008 Tabuľka 1 0,15 MHz ~ 30 MHz Pass
3 Imunita proti elektrostatickému výboju (ESD). GB/T 17626.2-2006 4kV (kontakt), 8kV (vzduch) B
4 Imunita vyžarovaného RF elektromagnetického poľa GB/T 17626.3-2006 10V/m (80MHz~1GHz) A
5 Výkonová frekvenčná odolnosť magnetického poľa GB/T 17626.8-2006 30 A/m A
6 Imunita proti rýchlemu prechodu elektrickým prúdom GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 Prepäťová imunita GB/T 17626.5-2008 1 kV (od linky k linke) B
2 kV (vedenie so Zemou) (1,2 us/50 us)
8 Conducted Disturbance Imunita indukovaná RF poľami GB/T 17626.6-2008 3V (150KHz ~ 80MHz) A

Poznámky:
(1) Úroveň výkonu A: Výkon zostáva počas testu v rámci limitov technických špecifikácií.
(2) Úroveň výkonu B: Počas testu môže dôjsť k dočasnému zhoršeniu alebo strate funkcie/výkonu, ale jednotka sa môže automaticky obnoviť. Aktuálny prevádzkový stav a uložené údaje zostávajú nezmenené.

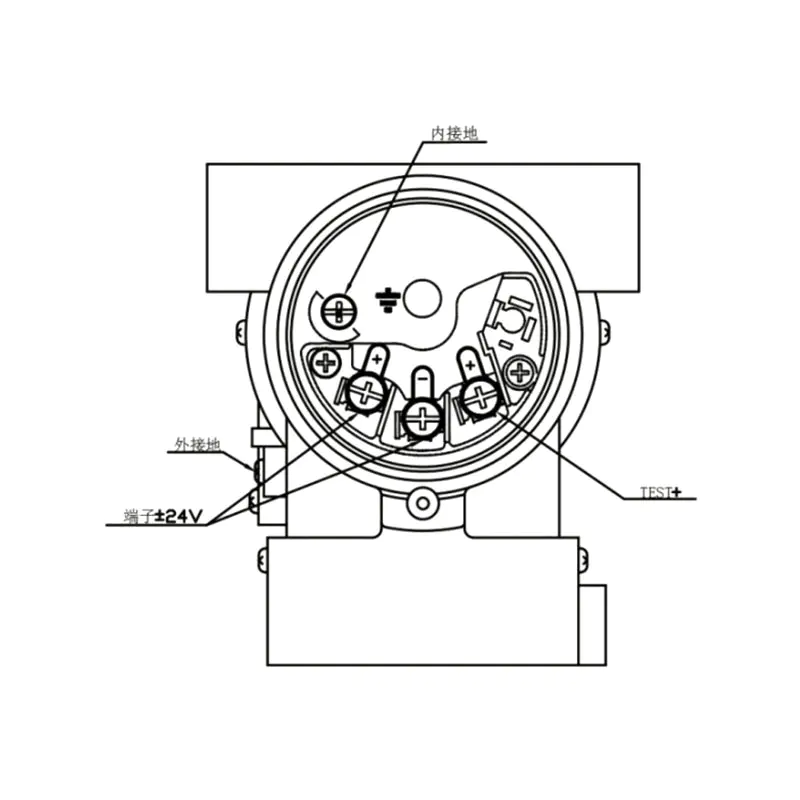

Obrázok 6: Schéma elektrického zapojenia
100006

Poznámka: Funkcia rýchleho rozhrania je ekvivalentná so signálnym terminálom.

1 Základný typ meradla/diaľkový vysielač absolútneho tlaku — výber príruby
10 Základný typ meradla/zostava diaľkového tesnenia absolútneho tlaku
1 RN- Priamy typ inštalácie, bez kapilárnej trubice
RS- S kapilárnou trubicou
20 Procesné pripojenie Nominálny priemer Typ tesnenia Materiál membrány / tesnenia
A DN50 DIN2501 Typ E DIN2526 Nerezová oceľ 316L
B DN50 DIN2502 Typ E DIN2526 Hastelloy C
C DN50 DIN2503 Typ E DIN2526 Tantal
H DN80 DIN2504 Typ E DIN2526 Nerezová oceľ 316L
I DN80 DIN2505 Typ E DIN2526 Hastelloy C
G DN80 DIN2506 Typ E DIN2526 Tantal
D DN2" ANSI B 16.5 RF ANSI B16.5 Nerezová oceľ 316L
E DN2" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
F DN2" ANSI B 16.5 RF ANSI B16.5 Tantal
K DN3" ANSI B 16.5 RF ANSI B16.5 Nerezová oceľ 316L
L DN3" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
M DN3" ANSI B 16.5 RF ANSI B16.5 Tantal
N DN4" ANSI B 16.5 RF ANSI B16.5 Nerezová oceľ 316L
O DN4" ANSI B 16.5 RF ANSI B16.5 Hastelloy C
P DN4" ANSI B 16.5 RF ANSI B16.5 Tantal
Q DN100 DIN2501 Typ E DIN2526 Nerezová oceľ 316L
S DN100 DIN2501 Typ E DIN2526 Hastelloy C
T DN100 DIN2501 Typ E DIN2526 Tantal
30 Menovitý tlak Norma prírubového tlaku
1 PN 1MPa / 4MPa DIN2501
2 PN 6,4MPa DIN2501
3 PN 10MPa DIN2501
6 150 psi ANSI B16.5
7 300 psi ANSI B16.5
8 600 psi ANSI B16.5
Popis
40 F Plochý typ
H Vložený typ, nehrdzavejúca oceľ 316L, dĺžka vloženia 50 mm
I Vložený typ, nehrdzavejúca oceľ 316L, dĺžka vloženia 100 mm
G Vložený typ, nehrdzavejúca oceľ 316L, dĺžka vloženia 150 mm
L Vložený typ, Hastelloy C, dĺžka vloženia 50 mm
M Vložený typ, Hastelloy C, dĺžka vloženia 100 mm
N Vložený typ, Hastelloy C, dĺžka vloženia 150 mm
Z Špeciálne (vyrobené na mieru)
50 Naplňte kvapalinu Prevádzková teplota Rozsah
S Silikónový olej -30 ~ 200 ℃
H Vysokoteplotný silikónový olej -10 ~ 350 ℃
U Ultra-vysokoteplotný silikónový olej -10 ~ 400 ℃
V Rastlinný olej 0 ~ 250 ℃
F Fluórovaný olej -30 ~ 260 ℃
L Plniaca kvapalina s ultranízkou teplotou -100 ~ 100 ℃
Z Plniaca kvapalina s ultra vysokou teplotou 10 ~ 600 ℃
60 Dĺžka kapiláry
0 Bez kapiláry, typ priamej montáže
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
7 7 m
8 8 m
9 9 m
10 10 m
11 11 m
12 12 m
… …
70 Funkcia kapilárnej časti
N žiadne
P Kapilára s PVC ochrannou vrstvou
80 Tvar čelnej plochy membrány zmáčanej procesnej príruby
N žiadne
1 FEP (fluórovaný etylén propylén) nanesený na 316L (teplota ≤ 180 ℃)
2 PFA (perfluóralkoxy) potiahnutý na 316L (teplota ≤ 260 ℃)
3 PTFE membrána nalepená na membráne (iba plochý typ)
4 FEP potiahnuté na 316L (teplota ≤ 180 ℃) (iba vložený typ)
5 PFA potiahnuté na 316L (teplota ≤ 260 ℃) (iba vložený typ)
6 Ošetrenie odolné voči vákuu

2 možnosti pre tlakovú/absolútnu tlakovú zostavu diaľkového tesnenia s vnútornou membránou [6]
10 Zostava diaľkového tesnenia s vnútornou membránou
RN- Typ priamej montáže, bez kapiláry
RS- S kapilárou
20 Procesné pripojenie Nominálny priemer Typ tesnenia Materiál membrány / tesnenia
U DN25 DIN 2501 Typ D DN2526 Nerezová oceľ 316L Nerezová oceľ 316L
V DN25 DIN 2501 Typ D DN2526 Hastelloy C Hastelloy C
W DN25 DIN 2501 Typ D DN2526 Tantal Tantal
X DN1" ANSI B 16,5 RF Typ ANSI B 16.5 Nerezová oceľ 316L Nerezová oceľ 316L
Y DN1" ANSI B 16,5 RF Typ ANSI B 16.5 Hastelloy C Hastelloy C
Z DN1" ANSI B 16,5 RF Typ ANSI B 16.5 Tantal Tantal
30 Menovitý tlak Štandardná príruba Nerezová oceľ 316L
1 PN 1MPa / 4MPa DIN 2501
2 PN 6,3MPa / 10MPa DIN 2501
3 PN 16MPa DIN 2501
4 PN 25MPa DIN 2501
5 150 psi ANSI B 16.5
6 300 psi ANSI B 16.5
7 600 psi ANSI B 16.5
8 1500 psi ANSI B 16.5
40 Naplňte kvapalinu Rozsah teplôt
S Silikónový olej -30 ~ 200 ℃
H Vysokoteplotný silikónový olej -10 ~ 350 ℃
V Rastlinný olej 0 ~ 250 ℃
F Fluórovaný olej -30 ~ 260 ℃
50 Popis
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
… …
60 Popis
N žiadne
P Kapilára s PVC ochrannou vrstvou
70 Popis
N žiadne
3 Membrána polepená PTFE membránou (teplota ≤200℃)
6 Ošetrenie odolné voči vákuu
80 kód Popis
1 PTFE (polytetrafluóretylén)
2 Nerezová oceľ 316
3 Hastelloy C
4 Tantal

Poznámka 6: Pri výbere tesnení diaľkového prevodu tlaku/vákua pre zariadenia s vnútornými membránami najskôr dokončite výber meracieho/vákuového prevodníka XG3051T a vyberte možnosť R z riadku 40 v tabuľke možností XG3051T.

Výber zostavy 3 skrutkového manometra/absolútneho tlaku diaľkového tesnenia [10]
10 Naskrutkované meradlo/zostava diaľkového tesnenia absolútneho tlaku
RTW- S kapilárou
20 Popis
U Nerezová oceľ 316L
V Hastelloy C
W Tantal
30 Splachovací / Vetrací otvor
1 žiadne
0 S otvorom
40 Naplňte kvapalinu Rozsah teplôt
S Silikónový olej -30 ~ 200 ℃
H Vysokoteplotný silikónový olej -10 ~ 350 ℃
U Ultra-vysokoteplotný silikónový olej -10 ~ 400 ℃
V Rastlinný olej 0 ~ 250 ℃
F Fluórovaný olej -30 ~ 260 ℃
L Plniaca kvapalina s ultranízkou teplotou -100 ~ 100 ℃
Z Plniaca kvapalina s ultra vysokou teplotou 10 ~ 600 ℃
50 Popis
1 1 m
2 2 m
3 3 m
4 4 m
5 5 m
6 6 m
50 8 8 m
… …
Funkcia kapilárnej časti
60 N žiadne
P Kapilára s PVC ochrannou vrstvou
70 Zmáčaná čelná forma membrány príruby
N žiadne
P Ošetrenie odolné voči vákuu

Poznámka 10: Pri výbere zariadenia na utesnenie príruby diaľkového ovládania namontovaného so závitom najskôr dokončite výber časti telesa snímača tlaku/absolútneho tlaku XG3051T a vyberte možnosť R pre diaľkový prevod v riadku 40 tabuľky možností XG3051T.

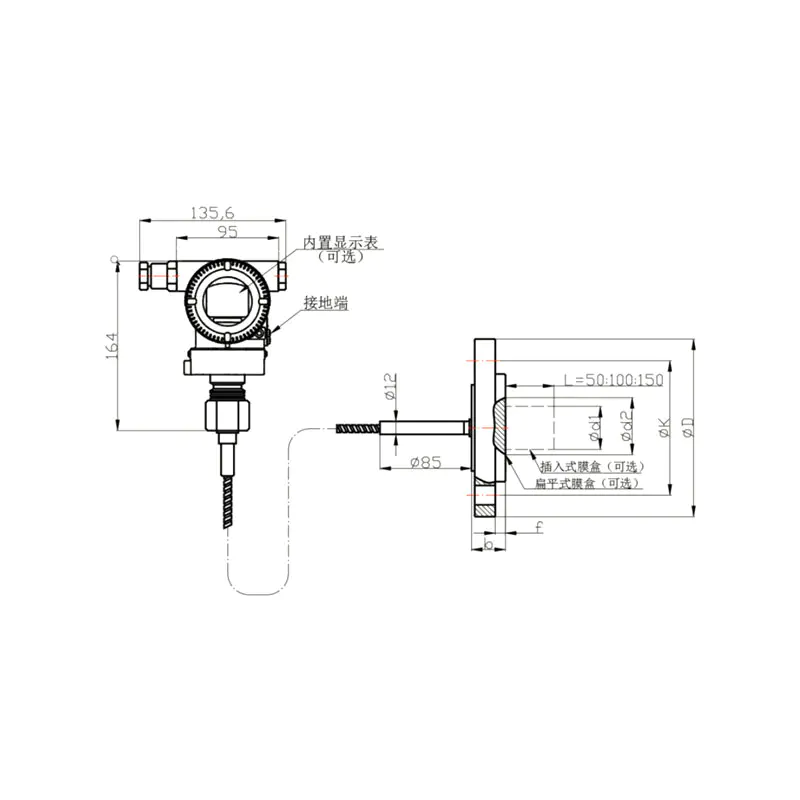

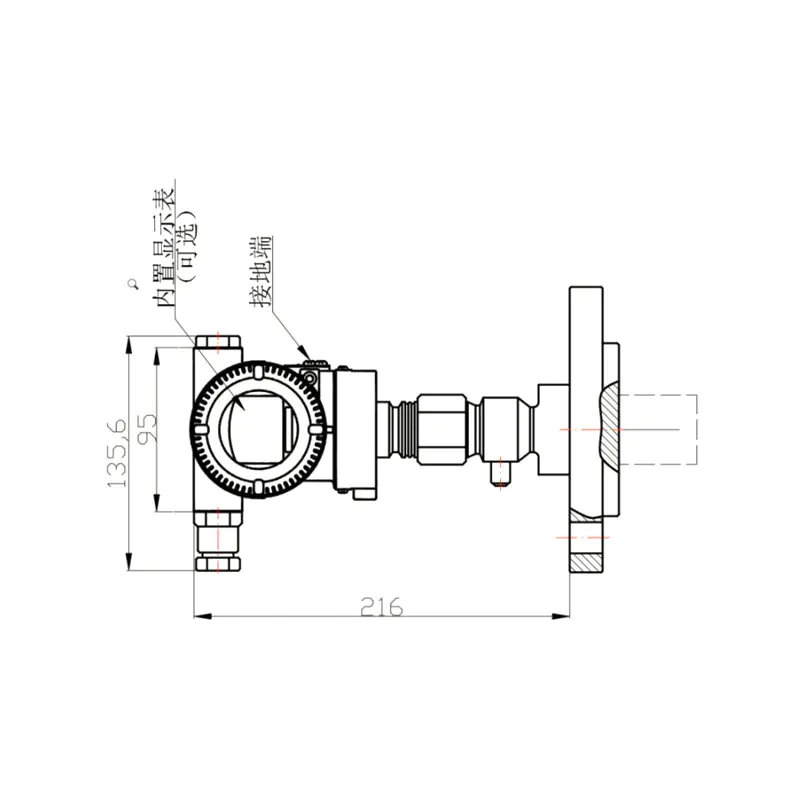

Obrázok 1. Schéma diaľkového tesniaceho zariadenia základného typu (typ RS) Obrázok 2. Schéma priamej montáže diaľkového tesniaceho zariadenia základného typu (typ RN)
100051-KqgD 100042-3GnN
Nominálny priemer Menovitý tlak ΦD ΦK Φd1 (vložené) Φd2 (ploché) Φd3 t b Skrutky (množstvo) Skrutky (závit)
DN50 (plocha tesnenia DIN 2526-E, príruba DIN 2501) PN1,6/4 MPa 165 125 48.3 57 102 3⁺⁰·⁵ 20 4 M16
PN6,4 MPa 185 135 48.3 57 102 3⁺⁰·⁵ 26 4 M20
PN10 MPa 195 145 48.3 57 102 3⁺⁰·⁵ 28 4 M20
DN80 (plocha tesnenia DIN 2526-E, príruba DIN 2501) PN1,6/4 MPa 200 160 76 75 138 3⁺⁰·⁵ 24 8 M16
PN6,4 MPa 215 170 76 75 138 3⁺⁰·⁵ 28 8 M20
PN10 MPa 230 180 76 75 138 3⁺⁰·⁵ 32 8 M24
DN2" (ANSI B16.5 RF) 150 psi 152.4 120.6 48.3 57 92.1 3⁺⁰·⁵ 17.4 4 M18
300 psi 165.1 127 48.3 57 92.1 3⁺⁰·⁵ 20.6 8 M18
600 psi 165.1 127 48.3 57 92.1 6.35 31.75 8 M18
DN3" (ANSI B16.5 RF) 150 psi 190.5 152.4 76 75 127 3⁺⁰·⁵ 22.2 4 M16
300 psi 209.5 168.3 76 75 127 3⁺⁰·⁵ 27 8 M20
600 psi 209.5 168.3 76 75 127 6.35 38.05 8 M20
DN4" (ANSI B16.5 RF) 150 psi 229 191 89 89 157 3⁺⁰·⁵ 30 8 M18
300 psi 255 200 89 89 157 3⁺⁰·⁵ 32 8 M18

Poznámka: Používatelia môžu voliteľne nainštalovať skrutky a matice.

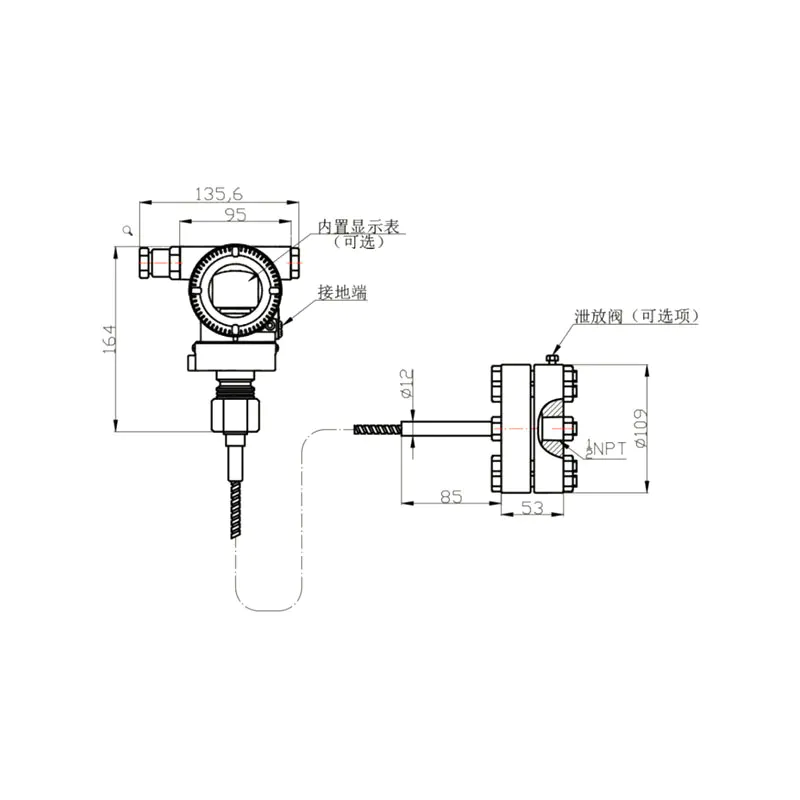

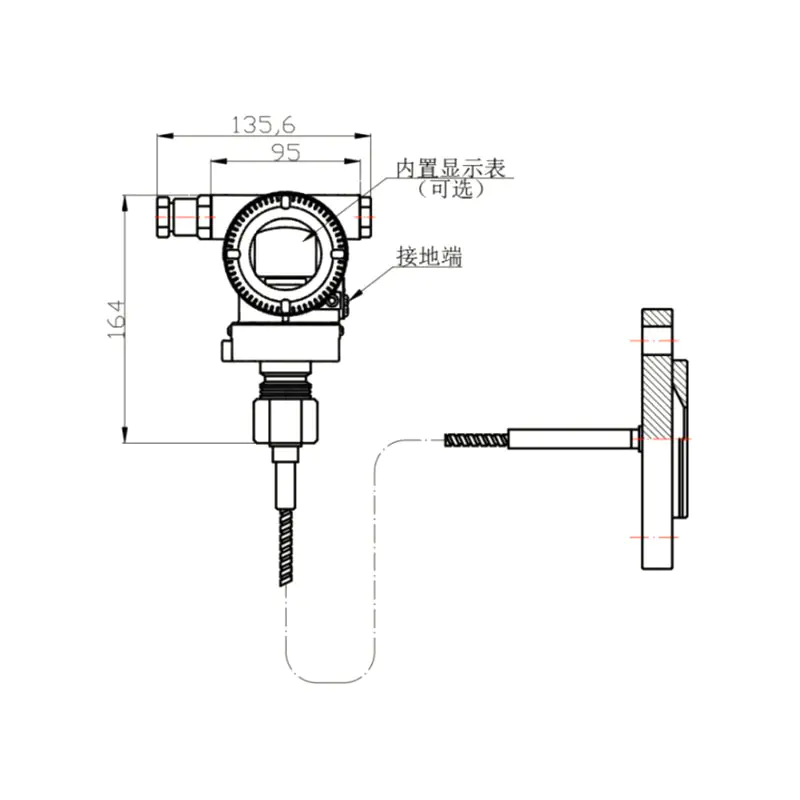

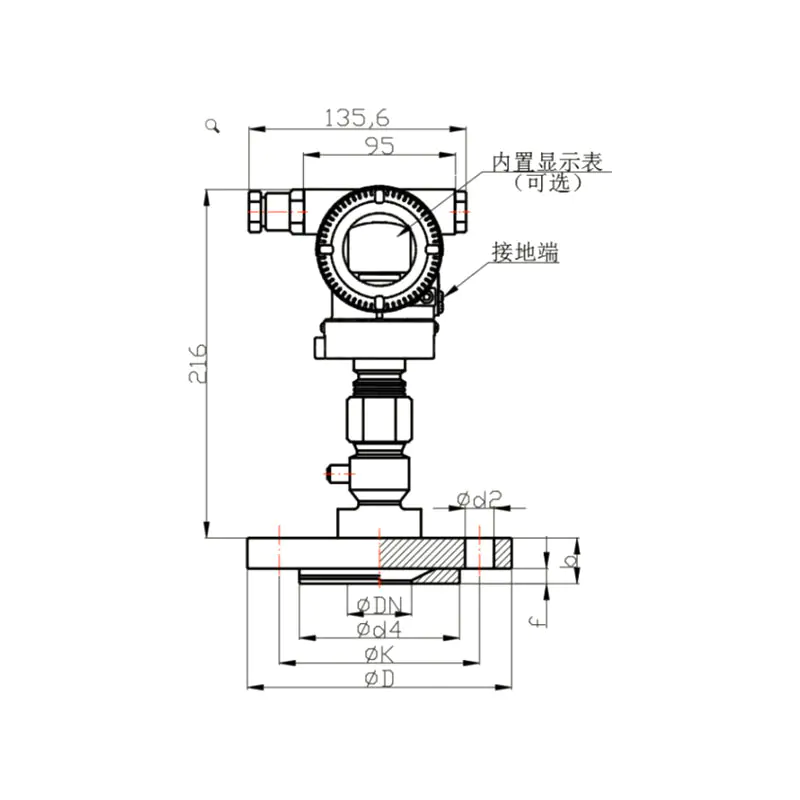

Obrázok 3: Diaľkové tesniace zariadenie s vnútornou membránou (US typ) Obrázok 4: Schéma priamej inštalácie tesniaceho zariadenia diaľkového ovládania s vnútornou membránou (typ UN) Obrázok 5: Schéma tesniaceho zariadenia diaľkového ovládania typu inštalácie so závitom (typ RTW)
100033 100015 100024
Tabuľka 6 Konštrukčné rozmery zostavy vzdialeného tesnenia s vnútornou membránou pre pripojenie DIN 2501
DN PN Rozmery, mm Hmotnosť (kg)
D K d4 b f H d2 G2
25 1MPa / 4MPa 115 85 68 22 2 – 14 – 1.5
25 6,3 MPa / 10 MPa 140 100 68 24 2 52 – 4×M16 3.2
16 MPa 140 100 68 24 2 52 – 4×M16 3.6
25 MPa 150 105 68 28 2 96 – 4×M20 4
Tabuľka 7 Konštrukčné rozmery zostavy vzdialeného tesnenia s vnútornou membránou pre pripojenie ANSI B 16.5
DN psi Rozmery, mm G₂ UNC Hmotnosť (kg)
D K d2 d4 b f H
1" 150 110 79.5 16 51 22 2 – – 1.4
300 125 89 20 51 22 2 – – 1.7
1" 600 125 89 – 51 25 7 53 4×5/8" 3.6
1500 150 101.5 – 51 36 7 64 4×7/8" 4

Súvisiaci produkt

Xinguo Group Co., Ltd.
O NÁS Xinguo Group Co., Ltd.
Xinguo Group Co., Ltd. je high-tech podnik s dcérskymi spoločnosťami vrátane Anhui Xinguo Instrument Co., Ltd., Anhui Xinguo Alloy Co., Ltd., Anhui Xinguo Cable Co., Ltd. a Anhui Xinguo Precious Metals Co., Ltd. Má základné imanie 118 miliónov RMB, pokrýva plochu viac ako 150 mu a stavebnú plochu 60 000 metrov štvorcových. Spoločnosť má v súčasnosti viac ako 300 zamestnancov, medzi ktorými je viac ako 50 odborných a technických pracovníkov vrátane vedúcich inžinierov, inžinierov a asistentov inžinierov.
The Group is a China Custom XG3051T Diaľkový vysielač diferenčného tlaku/absolútneho tlaku Manufacturers and XG3051T Diaľkový vysielač diferenčného tlaku/absolútneho tlaku Supplier, mainly engages in the R&D, production and sales of temperature instruments, pressure instruments, level instruments, flow instruments and digital display instruments. Its product portfolio also encompasses power cables, control cables, compensation cables, computer cables, signal cables, MI heating cables, mineral insulated cables, electric heat tracing tapes, cable trays and accessories, high and low voltage distribution equipment, complete automation control systems, instrument valves, pipeline valves and fittings, glass instruments and laboratory equipment. We also supply platinum-rhodium wires, precision alloys and complete mechanical equipment, while providing supporting processing, manufacturing, sales and technical services. Additionally, we deal in professional instrument materials, alloy materials and precious metals. Our products are widely applied in power, petroleum, chemical, metallurgy, building materials, machinery, food, aerospace, new energy and other industrial sectors, as well as scientific research and education fields.
Anhui Xinguo Alloy Co., Ltd. sa venuje výrobe celej škály presných zliatinových materiálov a slúži ako člen rady Instrument Materials Branch of China Instrument & Control Society. Medzi jej hlavné produkty patria drôty zo zliatiny termočlánkov (typy K, N, E, J, T), drôty zo zliatiny na kompenzáciu termočlánkov (KX, EX, NX, JX, TX, KCA, KCB, NC, SC), vysokoodporové vyhrievacie zliatiny, presné odporové zliatiny, zliatiny s odporom vyhrievania, drôty z čistého niklu, zliatiny mangánu a medi a zliatiny Monel. Tieto produkty sú široko používané v letectve, rope, chemickom inžinierstve, strojárstve, energetike a energetike.
ZOBRAZIŤ VIAC
  • 0rok

    Založená v r

  • 0+mu

    Pokryť oblasť

  • 0+

    Skúsení zamestnanci

  • 0㎡

    Stavebná plocha

Certifikáty
NOVINKY Poskytnúť vám The
Najnovšie správy o podnikaní a priemysle
ZOBRAZIŤ VIAC
