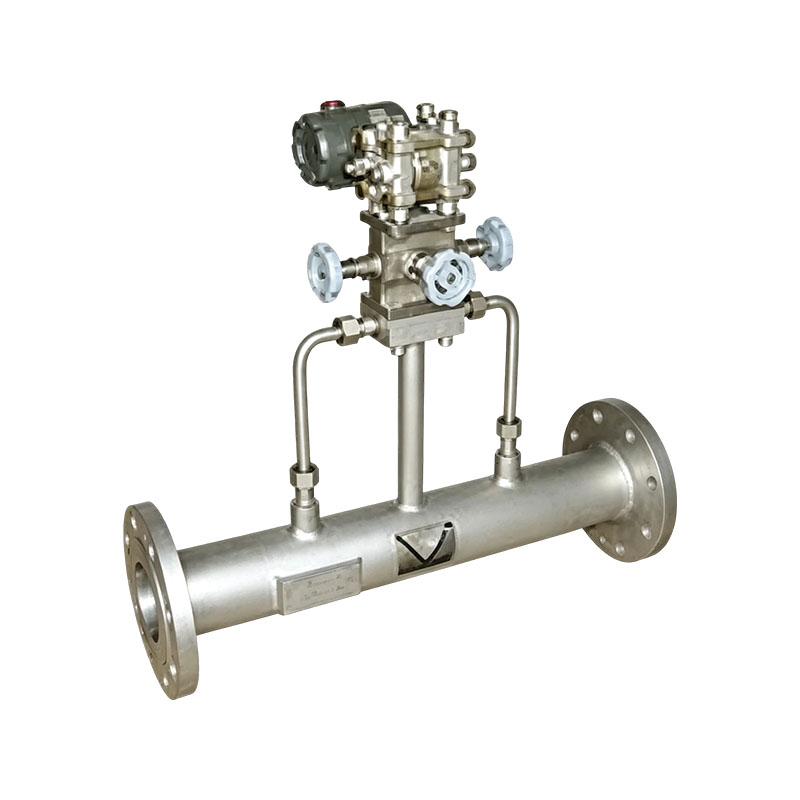

Klinový prietokomer série XG-LX

Systém klinového prietokomeru XG-LX je najnovšou generáciou systému prístrojov na meranie diferenčného tlaku našej spoločnosti. Spĺňa požiadavky na meranie väčšiny kvapalín, vrátane čistých kvapalín, plynov a pary. Je obzvlášť vhodný na meranie kvapalín, ktoré sa ťažko merajú tradičnými prietokomermi, ako je buničina, kal, olejový kal, vykurovací olej, zvyškový olej, uhoľný decht a iné kvapaliny a suspenzie s vysokou viskozitou, ktoré sú náchylné na kryštalizáciu a nečistoty. Preto sa klinové prietokomerné systémy široko používajú na meranie vysokoviskóznych médií s nízkym Reynoldsovým číslom v oblastiach, ako je ropný, chemický, energetický a ľahký priemysel.

Vlastnosti produktu:
1. Použitie prietokových komponentov v tvare "V" môže eliminovať stagnujúce oblasti a zabrániť upchatiu systému.
2. Reynoldsovo číslo má široký rozsah aplikácií a dokonca aj pri Reynoldsovom čísle 500 stále zachováva štvorcový vzťah medzi diferenčným tlakom a prietokom.
3. Jednoduchá inštalácia, používanie a údržba.
4. Vysoká presnosť merania, rozšírená neistota kalibrácie prietoku: ± 0,5 %~± 0,2 % (kalibrácia vody alebo oleja).
5. Dlhodobá stabilita je dobrá, užívatelia ju chvália ako nástroj s nulovou mierou zlyhania.
6. Jednorazový merač deleného typu; výmena klinu (stredná) môže rozšíriť rozsah.
7. Rôzne štýly:
Normálny typ: V rozsahu 1:10 je nelineárna chyba koeficientu prietoku ≤± 1%.
Vysokovýkonný typ: Neistota expanzie kalibrácie prietoku v rozsahu 1:3 je ± 0,5 %~± 0,2 %.
8. Hodnotu alarmu pretlaku a hodnotu alarmu nízkeho tlaku je možné nastaviť podľa tlakovej situácie na mieste. Keď počas používania nastanú situácie pretlaku alebo nízkeho tlaku, prístroj automaticky spustí a rozsvieti alarm, čím účinne zabráni nehodám v oblasti bezpečnosti výroby spôsobených pretlakom.

Aplikačný priemysel:
1. Petrochemický priemysel: Meranie vysokoviskóznych a časticových médií, ako je ropa, ťažký olej, zvyškový olej, uhoľná kaša atď.; je to bežne používaný škrtiaci nástroj v rafinačných zariadeniach.
2. Hutnícke bane: Používajú sa na meranie kalu, vody na pranie uhlia a vysokopecného/koksárenského plynu; vhodné pre pracovné podmienky s vysokou prašnosťou a pevnými časticami.
3. Elektrická tepelná energia: Palivo kotla, odsírovacia suspenzia a monitorovanie prietoku popolavej vody, schopné odolávať vysokým teplotám a špinavým kvapalinám.
4. Environmentálna úprava vody: Meranie odpadových vôd, spätného toku kalu a odpadových vôd obsahujúcich nečistoty s klinovou samosplachovacou štruktúrou, ktorá nie je náchylná na usadzovanie kalu.

Kontaktujte nás
PREV：Žiadny predchádzajúci článokĎALEJ：Prietokomer XG-DRB Dilbar
FAQ Výkonové špecifikácie

Q1: Aký je princíp klinového prietokomeru a aká je jeho najväčšia výhoda?
A: Kvapalina, ktorá patrí k prietokomeru so škrtiacim rozdielom tlaku, prúdi cez klinový blok v tvare V v potrubí a pred a za klinovým blokom sa vytvára diferenčný tlak. Prietok sa vypočíta na základe diferenčného tlaku. Hlavné výhody: Žiadne slepé rohy, samovyplachovací efekt, zručnosť v meraní špinavých médií s vysokou viskozitou a pevných častíc, stabilné meranie aj pri nízkych Reynoldsových číslach a podpora obojsmernej detekcie prietoku.

Q2: Aké sú požiadavky na rovný úsek potrubia klinového prietokomeru?
Odpoveď: Vyžaduje sa dĺžka kratšia ako clona, ​​vo všeobecnosti 5D vpredu a 3D vzadu (D je vnútorný priemer potrubia); Kolená, ventily a redukcie môžu narušiť prietokové pole, preto sa im snažte čo najviac vyhýbať; Počas inštalácie by mali špicaté rohy klinov smerovať nadol, aby sa zabezpečil hladký tok pevných častíc a zabránilo sa ich hromadeniu.

Otázka 3: Za akých okolností je meranie návštevnosti nepresné?
A: Bežné dôvody: ① Blokovanie, hromadenie tekutiny a únik tlakových potrubí; ② Opotrebenie klinu a tvorba vodného kameňa menia oblasť škrtenia; ③ Rozsah vysielača a konfigurácia parametrov druhej odmocniny sú nesprávne; ④ Viskozita média sa výrazne líši od podmienok kalibrácie. Uprednostnite kontrolu tesnenia impulzného potrubia a parametrov vysielača.

Q4: Potrebuje klinový prietokomer pravidelnú údržbu?
Odpoveď: Žiadne pohyblivé časti, nízka denná údržba. Odporúča sa pravidelne prefukovať a čistiť tlakové potrubie v podmienkach pevného/vysokého prachu; Otvorte vyvažovací ventil trojventilovej skupiny, aby ste ochránili vysielač počas dlhodobého vypnutia; Pri prefukovaní potrubia je potrebné odstrániť prietokomer, aby sa zabránilo poškriabaniu povrchu klinového bloku troskou zo zvárania a ovplyvneniu presnosti.

Výkonové špecifikácie: (Pre veľkosti nad DN300 kontaktujte našu spoločnosť)

Model Menovitý priemer (mm) Klinový pomer h/D Rozsah prietoku (m³/h) Dĺžka (mm) Pracovný tlak (MPa) Stredná teplota (℃) Presnosť kalibrácie vody (alebo kalibrácie oleja) Štandardná príruba
XG-LX-G-15 15 0,2 ~ 0,5 0,28 ~ 2,7 600 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-25 25 0,2 ~ 0,5 0,8 ~ 7,5 600 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-40 40 0,2 ~ 0,5 1,5 ~ 21 700 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-50 50 0,2 ~ 0,5 3 ~ 33 700 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-80 80 0,2 ~ 0,5 6 ~ 75 800 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-100 100 0,2 ~ 0,5 17 ~ 100 800 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-150 150 0,3 ~ 0,5 45 ~ 310 1000 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-200 200 0,3 ~ 0,5 68 ~ 460 1000 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-250 250 0,3 ~ 0,5 109 – 865 1200 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
XG-LX-G-300 300 0,3 ~ 0,5 155 ~ 1225 1200 0,2 ~ 14 -20 ~ 300 0,2 % / 0,5 % GB9113-88
