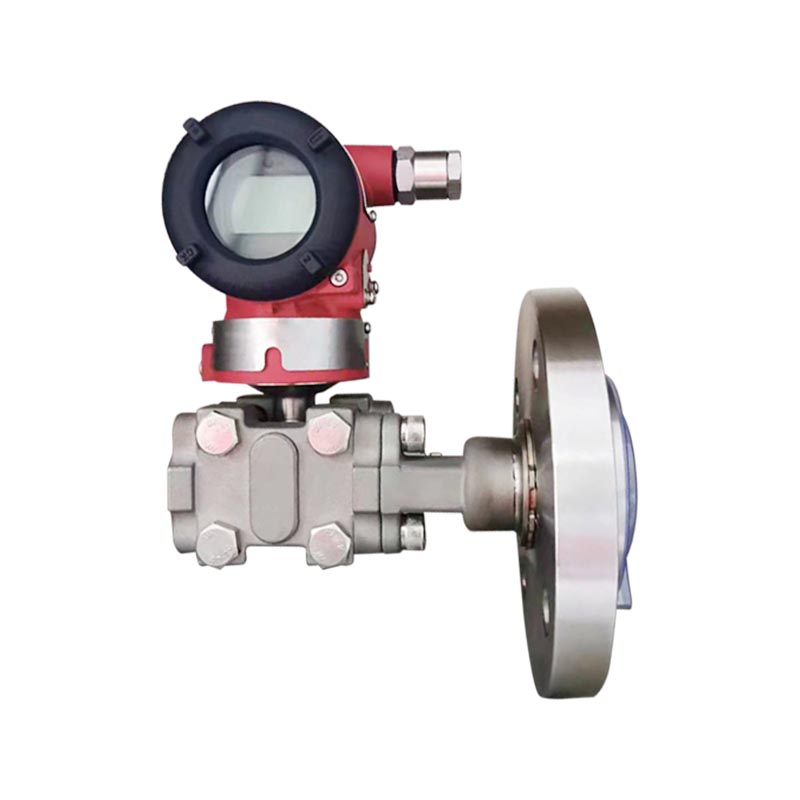

XG3051LT Snímač hladiny diferenčného tlaku kvapaliny

Predstavenie produktu:
XG3051LT je jednoprírubový diaľkový diaľkový diferenciálny snímač hladiny kvapaliny radu 3051. Na princípe kapacitného snímania je prírubová izolačná membrána priamo v kontakte s meraným médiom a prevádza statický tlakový rozdiel generovaný hladinou kvapaliny na výstup digitálneho signálu HART 4-20 mA. Špeciálne sa používa na vyriešenie problému vysokej viskozity, ľahkej kryštalizácie, ľahkej sedimentácie a silného merania hladiny kvapaliny v koróznom médiu, čím sa eliminuje potreba tlakových potrubí a zabraňuje sa upchatiu potrubia.

Aplikačný priemysel:
1. Petrochemický priemysel: meranie hladín kvapalín v reakčných nádobách, skladovacích nádržiach, viskóznych materiálov, ľahko kryštalizovateľných médií a dvojfázových rozhraní.
2. Ochrana životného prostredia pri úprave vody: monitorovanie hladín kvapalín v kanalizačných nádržiach, chemických skladovacích nádržiach, kalových nádržiach a nerozpustených látkach.
3. Farmaceutický priemysel: hladiny kvapalín v reakčných nádržiach, nádržiach na prísady, vysoko žieravé lieky a úrovne sanitárnych nádrží.
4. Potraviny a nápoje: materiály s vysokou viskozitou, ako sú omáčky a sirupy, možno skladovať v nádržiach s voliteľnými sanitárnymi prírubovými štruktúrami.

Kontaktujte nás
PREV：Žiadny predchádzajúci článokĎALEJ：XG3051DP Prevodník diferenčného tlaku
FAQ Pokyny na pripojenie procesu Vstup Výstup Čas odozvy Všeobecné podmienky Elektrické pripojenia Tabuľka kódov modelov a špecifikácií

Q1: Aký je rozdiel medzi XG3051LT a XG3051DP?
A: XG3051DP je bežný vysielač rozdielu tlaku, ktorý vyžaduje externé tlakové vedenie; XG3051LT je jednoprírubový typ diaľkového prenosu hladiny kvapaliny, vybavený izolačnou prírubovou membránou a nevyžaduje tlakové potrubie. Je vhodný na meranie hladín kvapalín vo viskóznych, kryštalických a ľahko upchatých médiách, ale nie je vhodný na meranie prietoku.

Q2: Aký je dôvod nepresného merania hladiny kvapaliny a veľkých výkyvov?
Odpoveď: ① Membrána príruby je pokrytá akumuláciou materiálu a tvorbou vodného kameňa; ② Plniaci systém silikónového oleja je vystavený prehriatiu a podtlaku, čo vedie k odparovaniu silikónového oleja; ③ Chyba nastavenia migrácie rozsahu; ④ Hustota média v nádrži sa zmenila. Uprednostnite kontrolu pracovného stavu prírubovej membrány a potom prekalibrujte nulový bod a rozsah.

Q3: Ako vybrať zásuvnú membránu a plochú prírubu?
Odpoveď: Médium je náchylné na usadzovanie a visenie na stene. Vyberte vložiteľnú membránu, aby ste zabránili tomu, aby bola membrána pokrytá sedimentom na stene nádrže; Médium je čisté a bez usadenín a je možné zvoliť plochú prírubu.

Otázka 4: Ktoré médiá nemožno priamo použiť s filmom 316L?
Odpoveď: V podmienkach média s vysokým obsahom chloridových iónov, silnej kyseliny a zásady a silnej korózie bude 316L korodovať a vyžaduje výber fólií Hastelloy C, Monel alebo tantalu; Pracovné podmienky pri vysokej teplote vyžadujú potvrdenie úrovne teplotnej odolnosti plniacej kvapaliny.

Pokyny na pripojenie procesu na nízkotlakovej strane

Eliptická príruba z nehrdzavejúcej ocele 1/2-NPT (kód 1) 100016 1. Príruba tlakovej komory
2. O-krúžok tesnenia
3. NPT 1/2 eliptické prírubové pripojenie
4. Skrutka
M20x1,5 T-konektor z nehrdzavejúcej ocele (kód 2) 100007 1. Príruba tlakovej komory
2. M20×1,5 T-tvarovka s vonkajším závitom
3. Skrutka
4. O-krúžok
5. Matica M20×1,5
6. Tlaková prívodná trubica

Parametre merania: Diferenčný tlak, hladina kvapaliny

Rozsah merania
Dolná hranica Od -100 % URL (priebežne nastaviteľné)
Horná hranica Až 100 % URL (priebežne nastaviteľné)
Tabuľka 1 – Vzťah medzi kódom rozsahu a rozsahom
Kód rozsahu Minimálny rozsah Maximálny rozsah Menovitý tlak (max.)
B 1 kPa 6 kPa Menovitý tlak vyrovnávacej príruby
C 4 kPa 40 kPa
D 25 kPa 250 kPa
E 200 kPa 2 MPa
Tabuľka 2 Menovitý tlak vyrovnávacej príruby
Typ úrovňovej príruby Nominálny priemer Minimálny rozsah
Jedno diaľkové tesnenie Dvojité diaľkové tesnenie
Plochý typ DN 50/2" 10 kPa 10 kPa
Plochý typ DN 80/3" 6 kPa 1 kPa
Plochý typ DN 4" 6 kPa 1 kPa
Vložený typ DN 50/2" 16 kPa 16 kPa
Vložený typ DN 80/2" 6 kPa 1 kPa
Vložený typ DN 4" 6 kPa 1 kPa

Minimálny rozsah snímača hladiny diferenčného tlaku musí byť väčšou hodnotou minimálnych rozsahov v tabuľke 1 a tabuľke 2. Nastavený rozsah nesmie byť menší ako tento minimálny rozsah.
Maximálne rozpätie hladinového vysielača musí byť menšie ako hodnota medzi maximálnym rozpätím telesa vysielača a menovitým tlakom hladinovej príruby.

Výstupný signál
2-vodičový, 4–20 mA DC HART výstup, digitálna komunikácia; HART protokol je superponovaný na 4–20 mA jednosmerný signál.
Limity výstupného signálu: Imin = 3,9 mA, Imax = 20,5 mA

Prúd alarmu (konfigurovateľný režim)
Režim nízkeho alarmu (minimálne) 3,7 mA
Režim vysokého alarmu (maximálne) 21 mA
Režim bez budíka (Podržať) Uchová platnú hodnotu prúdu pred poruchou
Štandardné nastavenie prúdu alarmu Režim vysokého alarmu


Konštanta tlmenia súčiastky zosilňovača je 0,1 s. Časová konštanta snímača a príruby hladiny sa pohybuje od 0,2 do 2 s, v závislosti od rozpätia snímača, pomeru poklesu, dĺžky kapiláry a viskozity plniacej kvapaliny.
Dodatočná nastaviteľná časová konštanta: 0,1 ~ 60 s.

Hladinový prírubový vysielač môže byť priamo namontovaný v akejkoľvek polohe.
Optimálna podmienka inštalácie je udržať os procesnej príruby zvislú. Akákoľvek odchýlka polohy spôsobí opraviteľný posun nuly. Kryt elektroniky je možné otáčať až o 360° a nastavovacie skrutky ho môžu zaistiť v akejkoľvek polohe.

Podmienky prostredia

Teplota okolia
Minimum Závisí od plniacej kvapaliny
Maximálne 85 °C
S lokálnym displejom a tesneniami FKM -20 až 65 °C
Teplota skladovania/prepravy
Minimum Závisí od plniacej kvapaliny
Maximálne 85 °C
Relatívna vlhkosť 0 ~ 100 %
Odolnosť voči otrasom
Zrýchlenie 50 g
Trvanie 11 ms
Odolnosť proti vibráciám 2 g až do 500 Hz
EMC (elektromagnetická kompatibilita) Pozri tabuľku 3 "Príloha EMC"

Limit teploty procesného média
Teplota média:-30~180°C

Stredný teplotný limit -30 ~ 180 °C
Limity tlaku tela vysielača Od absolútneho tlaku 3,5 kPa až po menovitý tlak. Ochrana proti pretlaku môže dosiahnuť 1,5-násobok menovitého tlaku aplikovaného na obe strany vysielača súčasne.
Menovitý tlak úrovne príruby
Štandard ANSI 150 psi ~ 600 psi
Norma DIN PN 1,6 MPa ~ PN 10 MPa
Limit jednostranného preťaženia Nízkotlaková strana: menovitý tlak telesa vysielača; Vysokotlaková strana: menovitý tlak hladinovej príruby. Môže sa vyskytnúť opraviteľný posun nuly.
Hmotnosť DN 50/2": cca 7 ~ 10 kg
DN 80/3": cca. 8 ~ 11 kg
DN 4": cca 9 ~ 12 kg
Ochrana proti výbuchu
Nehorľavé schválenie NEPSI Ex dⅡC T6
Schválenie NEPSI pre iskrovú bezpečnosť Ex iaⅡC T4
Prípustná prevádzková teplota -40 °C ~ 65 °C

Napájanie a podmienky zaťaženia
Napájacie napätie 24 V
Načítať vzorec R ≤ (Us − 12 V)/Imax kΩ, kde Imax = 23 mA
Max. Napájacie napätie 42 V DC
Min. Napájacie napätie 12 V DC; 15 V DC (pre podsvietený LCD displej)
Rozsah zaťaženia digitálnej komunikácie 230 ~ 600 Ω
Materiály
Meracia kapsula Nerezová oceľ 316L
Membrána Nerezová oceľ 316L, Hastelloy C, Tantalum, FEP, PFA, PTFE coating
Procesná príruba 304 nehrdzavejúca oceľ
Naplňte kvapalinu Silikónový olej, Rastlinný olej
Tesnenie Nitrilový kaučuk (NBR), fluórelastomér (FKM), PTFE
Kryt vysielača Hliníková zliatina s epoxidovým náterom na povrchu
Tesnenie krytu Nitrilová guma (NBR)
Menovka 304 nehrdzavejúca oceľ
Elektrické pripojenie Káblová vývodka M20×1,5. Svorky vhodné pre vodiče 0,5 ~ 2,5 mm²
Procesné pripojenie Nízkotlaková strana prevodníka: vnútorný závit UNF 7/16". Hladinová príruba na vysokotlakovej strane vyhovuje normám ANSI alebo DIN. Možnosť priamej montáže, pozrite si rozmerový výkres.
Hodnotenie ochrany krytu IP67

Tabuľka 3 Príloha EMC
Nie Testovacia položka Základný štandard Skúšobná podmienka Úroveň výkonu
1 Vyžarovaná emisia (kryt) GB/T 9254-2008 Tabuľka 5 30 MHz ~ 1000 MHz Pass
2 Vedené emisie (jednosmerný napájací port) GB/T 9254-2008 Tabuľka 1 0,15 MHz ~ 30 MHz Pass
3 Imunita proti elektrostatickému výboju (ESD). GB/T 17626.2-2006 4 kV (kontakt) 8 kV (vzduch) B
4 Imunita vyžarovaného RF elektromagnetického poľa GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Výkonová frekvenčná odolnosť magnetického poľa GB/T 17626.8-2006 30 A/m A
6 Elektrická rýchla prechodová / nárazová imunita GB/T 17626.4-2008 2 kV (5/50 ns, 5 kHz) B
7 Prepäťová imunita GB/T 17626.5-2008 1 kV (pripojenie k sieti) 2 kV (linka k zemi) (1,2 us/50 us) B
8 Prevodová porucha imunity indukovaná RF poľami GB/T 17626.6-2008 3 V (150 kHz ~ 80 MHz) A

Poznámky:
(1) Úroveň výkonu A: Počas testovania zostáva výkon normálny v rámci limitov technických špecifikácií.
(2) Úroveň výkonu B: Počas testovania môže dôjsť k dočasnému zhoršeniu alebo strate funkcie alebo výkonu, ale môže sa automaticky obnoviť. Aktuálny prevádzkový stav, uložené a ostatné údaje zostávajú nezmenené.

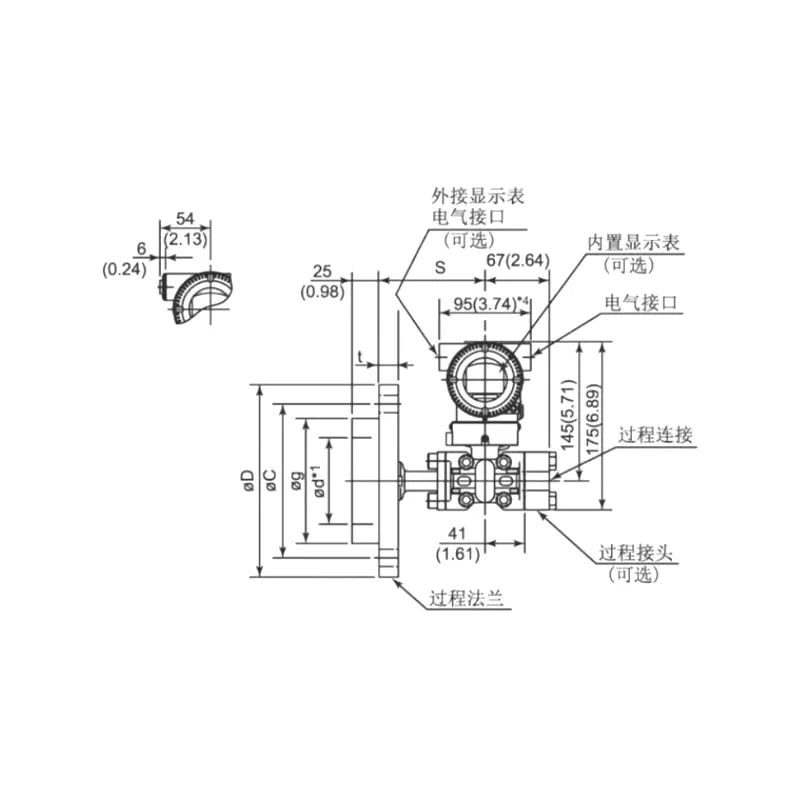

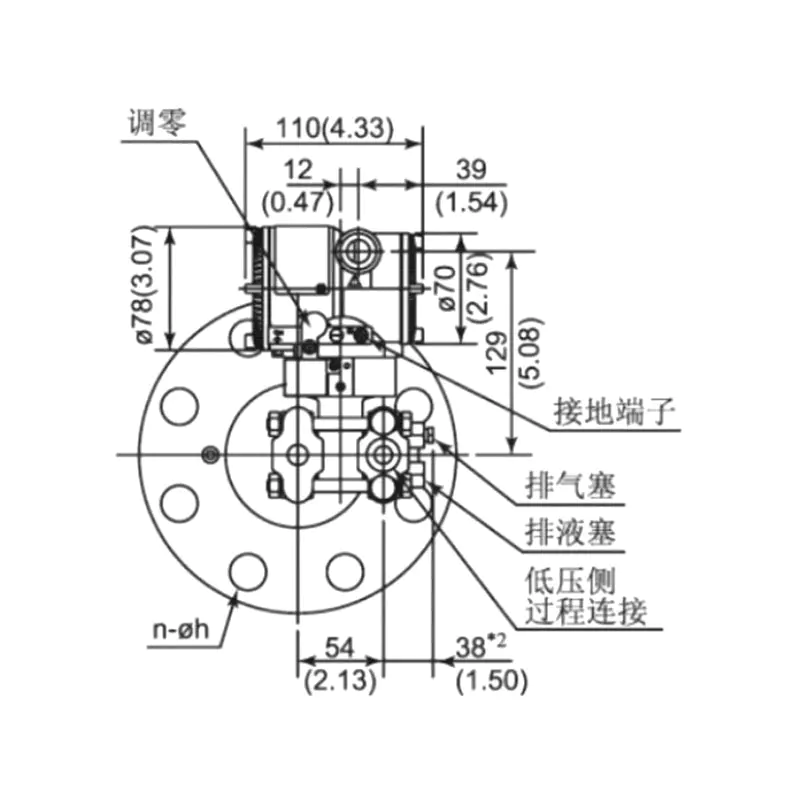

Rozmery

Plochá príruba Plochá príruba
100011 100002

Tabuľka 4 Rozmerový výkres rovinnej príruby
Nominálny priemer Menovitý tlak ΦD ΦC Φd1*1 (typ vložky) Φg t Skrutky
Množ Niť
DN 50 (tesniaca plocha DIN 2526 typ E) (príruba DIN 2501) PN1,6/4MPa 165 125 48.3 102 20 4 M16
PN 6,4MPa 180 135 48.3 102 26 4 M20
PN 10MPa 195 145 48.3 102 28 4 M20
DN 80 (tesniaca plocha DIN 2526 typ E) (príruba DIN 2501) PN1,6/4MPa 200 160 76 138 24 8 M16
PN 6,4MPa 215 170 76 138 28 8 M20
PN 10MPa 230 180 76 138 32 8 M24
DN 2" (typ ANSI B 16.5 RF) 150 psi 152.4 120.6 48.3 92.1 17.4 4 M18
300 psi 165.1 127 48.3 92.1 20.6 8 M18
600 psi 165.1 127 48.3 92.1 31.75 8 M18
DN 3" (typ ANSI B 16,5 RF) 150 psi 190.5 152.4 76 127 22.2 4 M16
300 psi 209.5 168.3 76 127 27 8 M20
600 psi 209.5 168.3 76 127 38.05 8 M20
DN 4" (typ ANSI B 16.5 RF) 150 psi 229 191 89 157 30 8 M18
300 psi 255 200 89 157 32 8 M18

Poznámka: Používatelia môžu voliteľne nainštalovať skrutky a matice.

Obrázok 5: Schéma elektrického zapojenia
100025

Poznámka: Funkcia rýchleho rozhrania je ekvivalentná so signálnym terminálom.

XG3051 Kód výberu dielu príruby prevodníka úrovne diferenčného tlaku
1 Zostava uzavretá kvapalinou
LT Hladinová príruba, žiadna kapilára, strana ⊕
2 Rozsah
2 0–100Pa ~ 1 kPa (0–10 ~ 100 mmH₂O) / (0–1 ~ 10 mbar)
3 0–200Pa ~ 6 kPa (0–20 ~ 600 mmH₂O) / (0–2 ~ 60 mbar)
4 0–400Pa ~ 40 kPa (0–40 ~ 4000 mmH₂O) / (0–20 ~ 400 mbar)
5 0–2,5 kPa ~ 250 kPa (0–0,25 ~ 25 mH₂O) / (0–25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0–2 ~ 200 mH₂O) / (0–0,3 ~ 30 barov)
7 0–140 kPa ~ 14 MPa (0–3 ~ 300 mH₂O) / (0–1,4 ~ 140 barov)
3 Procesné pripojenie Nominálny priemer Typ tesnenia Materiál čela membrány/tesnenia
A DN50 DIN 2501 DIN2501 Typ E DN2526 Nerezová oceľ 316L
B DN50 DIN 2501 DIN2502 Typ E DN2526 Hastelloy C
C DN50 DIN 2501 DIN2503 Typ E DN2526 Tantal
H DN80 DIN 2501 DIN2504 Typ E DN2526 Nerezová oceľ 316L
I DN80 DIN 2501 DIN2505 Typ E DN2526 Hastelloy C
G DN80 DIN 2501 DIN2506 Typ E DN2526 Tantal
D DN2" ANSI B 16,5 ANSI B 16.5 RF Typ ANSI B 16.5 Nerezová oceľ 316L
E DN2" ANSI B 16,5 ANSI B 16.6 RF Typ ANSI B 16.5 Hastelloy C
F DN2" ANSI B 16,5 ANSI B 16.7 RF Typ ANSI B 16.5 Tantal
K DN3" ANSI B 16,5 ANSI B 16.8 RF Typ ANSI B 16.5 Nerezová oceľ 316L
L DN3" ANSI B 16,5 ANSI B 16.9 RF Typ ANSI B 16.5 Hastelloy C
M DN3" ANSI B 16,5 ANSI B 16.10 RF Typ ANSI B 16.5 Tantal
N DN4" ANSI B 16,5 ANSI B 16.11 RF Typ ANSI B 16.5 Nerezová oceľ 316L
O DN4" ANSI B 16,5 ANSI B 16.12 RF Typ ANSI B 16.5 Hastelloy C
P DN4" ANSI B 16,5 ANSI B 16.13 RF Typ ANSI B 16.5 Tantal
Z Špeciálne prispôsobenie
4 Menovitý tlak/trieda tlaku Norma prírubového tlaku
1 PN 1MPa/4MPa DIN 2501
2 PN 6,4MPa DIN 2501
3 PN 10MPa DIN 2501
6 150 psi ANSI B 16.5
7 300 psi ANSI B 16.5
8 600 psi ANSI B 16.5 (okrem DN4" ANSI B 16.5)
5 Typ pripojenia
F Plochý typ
H Typ vložky, nehrdzavejúca oceľ 316L Dĺžka vloženia 50 mm
I Typ vložky, nehrdzavejúca oceľ 316L Dĺžka vloženia 100 mm
G Typ vložky, nehrdzavejúca oceľ 316L Dĺžka vkladania 150 mm
L Typ vložky, Hastelloy C Dĺžka vloženia 50 mm
M Typ vložky, Hastelloy C Dĺžka vloženia 100 mm
N Typ vložky, Hastelloy C Dĺžka vkladania 150 mm
Z Špeciálne prispôsobenie
6 Plniaca kvapalina Rozsah teplôt
W Nízkoteplotný silikónový olej -65 až 145 °C
S Silikónový olej pri okolitej teplote -30 ~ 200 °C
H Vysokoteplotný silikónový olej -10 ~ 350 °C
U Ultra-vysokoteplotný silikónový olej 0 až 415 °C
V Rastlinný olej 0 ~ 250 °C
F Fluórovaný olej -30 ~ 260 °C
7 Konfigurácia čela membrány s navlhčenou prírubou
N žiadne
1 316L potiahnutý FEP (fluórovaný etylénpropylén), teplota ≤180°C
2 316L potiahnutý PFA (Perfluóralkoxy), teplota < 260 °C
3 Membrána laminovaná PTFE fóliou (polytetrafluóretylénová fólia) [2], teplota ≤ 200 °C (neplatí pre typ vložky)
4 316L potiahnutý FEP (fluórovaný etylénpropylén), teplota ≤180°C (Insert type only)
5 316L potiahnutý PFA (Perfluóralkoxy), teplota < 260 °C (Insert type only)
6 Pozlátené 316L
7 Rubínová 316L
8 Anti-vákuová úprava
