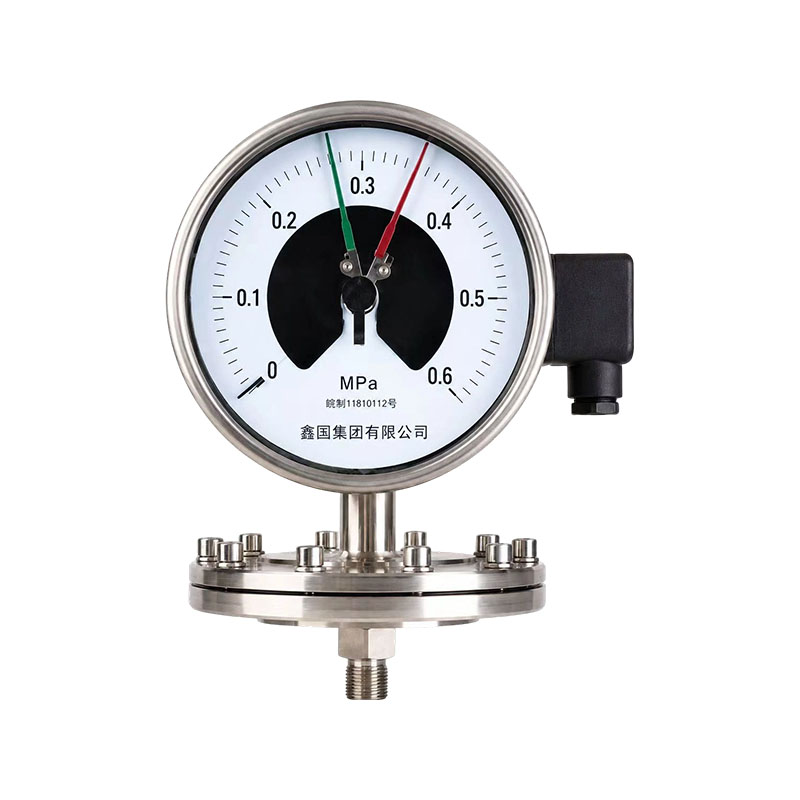

Membránový tlakomer série XG/YPF

Membránový tlakomer série XG/YPF je antikorózny tlakomer s lokálnou indikáciou s vlnitou membránou ako elastickým prvkom snímajúcim tlak. Skladá sa z meracej membrány, kĺbu/príruby, ojničného prevodového mechanizmu a puzdra. Merané médium priamo pôsobí na vlnitú membránu, čo spôsobuje posunovú deformáciu membrány pod tlakom. Je zosilnený pohybom ozubeného kolesa ojnice, ktorý poháňa ukazovateľ na zobrazenie hodnoty tlaku na číselníku. Médium je blokované membránou a nevstupuje do vnútra strojčeka. Je vhodný na meranie tlaku plynov a kvapalín, ktoré sú korozívne, viskózne a ťažko kryštalizujú.

Výhody produktu:
1. Silná schopnosť proti upchávaniu: membrána slúži ako prvok na snímanie tlaku bez malých prietokových otvorov, vhodná na meranie viskóznych, nečistoty obsahujúcich a ľahko zrážateľných médií a nie je náchylná na upchávanie alebo zasekávanie merača.
2. Dokáže merať mikrotlak a nízky tlak, s vysokou citlivosťou membrány a citlivou odozvou na nízky tlak a zmeny tlaku, vhodný na meranie plynných a kvapalných nízkotlakových podmienok.
3. Dobrá odolnosť proti korózii: Membrána môže byť vyrobená z materiálov ako 316, Hastelloy, PTFE atď., Aby sa vyrovnala s korozívnymi médiami a chránila vnútornú štruktúru prístroja.
4. Konštrukcia je bezpečná a spoľahlivá, s kapacitou preťaženia lepšou ako u tlakomeru pružinovej trubice; Štruktúra karosérie je jednoduchá a ľahko sa udržiava a možno ju spárovať s nárazuvzdornými a elektrickými kontaktnými hlavami, aby sa dosiahlo ovládanie alarmu.

Hlavné predajné miesta:
1. Nie je ľahké zablokovať, žiadne malé prietokové kanály, vhodné pre viskózne, granulované a ľahko zrážané médiá, čím sa rieši problém bežného zablokovania ihly tlakomeru.
2. Citlivé meranie nízkeho tlaku; prvok na snímanie tlaku membrány; rýchla odozva na zmeny mikrotlaku a nízkeho tlaku; stabilné meranie.
3. Na výber je viacero membránových materiálov, vrátane membrán 316L, Hastelloy a PTFE, aby si poradili s rôznymi korozívnymi médiami.
4. Má dobrý výkon pri preťažení, odolnosť voči nárazu okamžitého tlaku, nie je ľahké poškodiť komponenty snímajúce tlak a má vysokú prevádzkovú spoľahlivosť.
5. Výber funkcie je flexibilný a môže dosiahnuť tlakový alarm prostredníctvom distribučných kontaktov. Dá sa použiť aj ako model odolný voči nárazom, s jednoduchou inštaláciou a údržbou a jednoduchou výmenou.

Kontaktujte nás
PREV：Elektrický kontaktný tlakomer radu XG/YXCĎALEJ：Sanitárny membránový manometer XG/Y-M
FAQ Výkonové špecifikácie

Q1: Sú membránové tlakomery a membránové tlakomery to isté?
A: Nie, nie sú. Membrána tlakomeru je sama o sebe prvkom snímania tlaku a médium priamo pôsobí na membránu. Membrána membránového tlakomera sa používa iba na izoláciu a pri prenose tlaku sa spolieha na izolačnú kvapalinu. Povrch membrány má jednoduchšiu štruktúru a je vhodný pre nízkotlakové a protiblokovacie podmienky, nie však pre extrémne vysoké korózne podmienky.

Q2: Je membránový tlakomer vhodný na meranie vysokého tlaku?
Odpoveď: Nevhodné, používa sa hlavne v podmienkach nízkeho tlaku a nízkeho tlaku. Tlakomery s pružinovou rúrkou sú preferované pre scenáre vysokého tlaku, pretože prekročenie rozsahu môže spôsobiť trvalú deformáciu membrány, čo má za následok nepresné merania.

Otázka 3: Je ľahké poškodiť membránu časticami v médiu?
Odpoveď: Za normálnych pracovných podmienok nie je ľahké zablokovať, ale dlhodobá erózia od tvrdých a ostrých častíc môže membránu opotrebovať. Pre pracovné podmienky s väčším množstvom častíc sa odporúča použiť zahustené alebo antikorózne potiahnuté membrány, aby sa zabránilo priamemu nárazu ostrých materiálov na povrch membrány.

Q4: Aké sú bežné chyby membránových tlakomerov?
Odpoveď: Hlavne kvôli deformácii membrány, nulovému posunu a nehybnosti ukazovateľa. Väčšinou spôsobené pretlakom, strednou koróziou a eróziou častíc. Nepoužívajte mimo rozsahu; zvoliť správny materiál membrány pre korozívne médiá; vykonávať pravidelnú kalibráciu, aby sa zabezpečila presnosť merania.

Rozsah merania, tlak, veľkosť porcie

Model Rozsah vytáčania Rozmer dielu nesúceho tlak D1
XG-YPF-100A 0~0,06, 0~0,1, 0~0,16, 0~0,25, 0~0,4
0~0,6, 0~1, 0~1,6, 0~2,5, -0,1~0
-0,1~0,06, -0,1~0,15, -0,1~0,3
-0,1~0,5, -0,1~0,9, -0,1~1,5
-0,1~2,4 MPa 		Ø85
XG-YPF-100B Ø115
XG-YPF-100B-F
XG-YPF-150A Ø85
XG-YPF-150B
XG-YPF-150B-F Ø115
XG-YPF-100B / XG-YPF-100B-F 0~1,6, 0~2,5, 0~4, 0~6, 0~10, 0~16, 0~25, 0~40*
-1,6~0, -2,5~0, -4~0, -6~0, -10~0, -16~0, -25~0, -40~0*
-0,8~0,8, -1,2~1,2, -2~-2, -3~-3, -5~5, -8~8, -12~12, -20~20* kPa 		Ø160
XG-YPF-150B / XG-YPF-150B-F Ø160

*0~40, -40~0, ±20kPa špecifikácia: Rozmer tlakovej časti D je Ø85.

Parameter Špecifikácia
Trieda presnosti 2.5
Okolitá prevádzková teplota -40 až 70 °C
Relatívna vlhkosť ≤ 90 %
Vplyv teploty Keď sa prevádzková teplota odchyľuje od 20 ± 5 °C, dodatočná chyba teploty nesmie prekročiť 0,04 %/°C
Pracovná pozícia Vertikálna montáž
Trieda ochrany krytu IP64

Materiály systému prenosu tlaku, skrine a iných hlavných častí

Model Membrána Prírubový konektor Tesniace tesnenie Materiál puzdra
XG-YPF-100A, XG-YPF-150A Cr15Ni7Mo (PH15-7Mo) 1Cr18Ni9 NBR (nitrilový kaučuk) Liaty hliník
XG-YPF-100B, XG-YPF-150B 316 l (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9
XG-YPF-100B-F, XG-YPF-150B-F 316 l (≤ 25 kPa) 1Cr18Ni9 PTFE 1Cr18Ni9

Rozmery

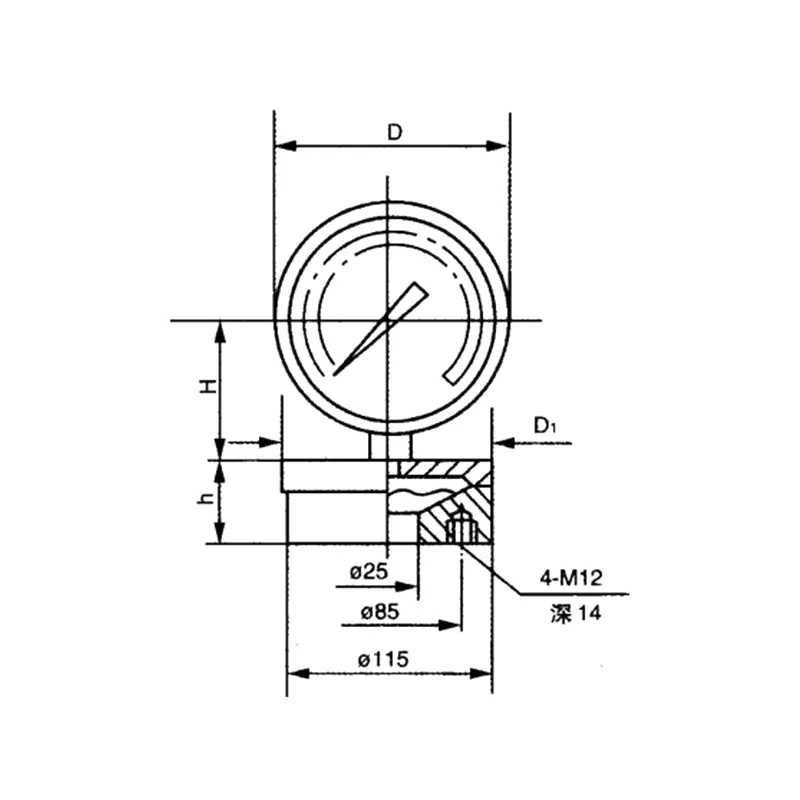

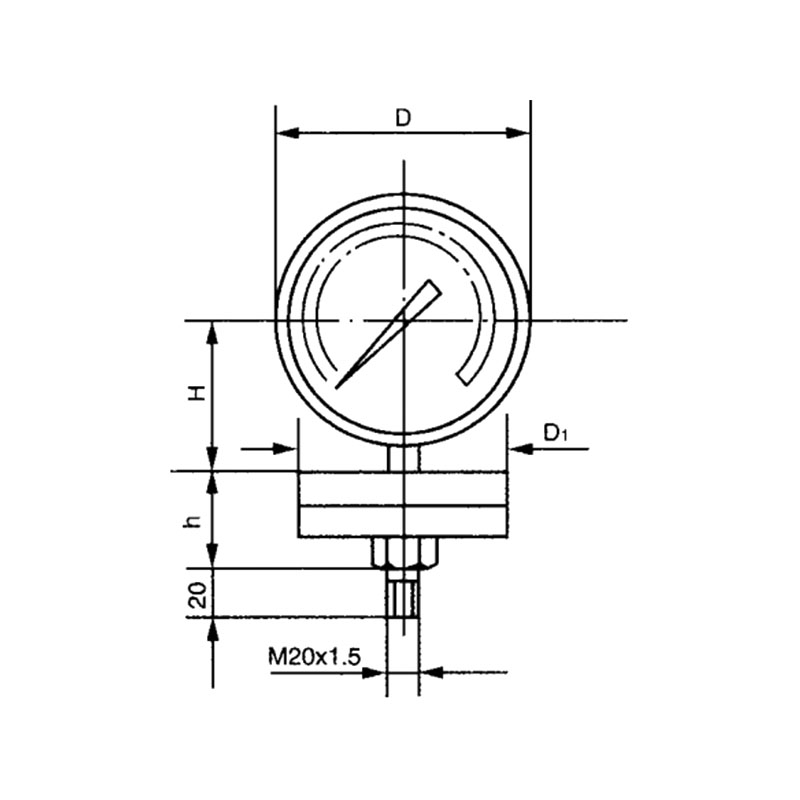

XG-YPF-100 A/B  XG-YPF-150 A/B XG-YPF-100 B/F  XG-YPF-150 B/F
1001919 1001820
Model XG-YPF-100A XG-YPF-100B XG-YPF-100B-F XG-YPF-150A XG-YPF-150B XG-YPF-150B-F
D Ø100 Ø110 Ø110 Ø150 Ø160 Ø160
h 66 66 66 91 91 91
H 32 32 36 32 32 36
XG-Y P F-□-□
XG Značka Xinguo
Y Tlakomer
P Membrána
F Odolný voči korózii
□ Vonkajší priemer puzdra
100: Ø100 mm
150: Ø150 mm
□ Typ
A: Membránový tlakomer, pripojenie vonkajšieho závitu M20×1,5
B: Membránový tlakomer z nehrdzavejúcej ocele, pripojenie vonkajšieho závitu M20×1,5
B-F: Membránový tlakomer s prírubou z nehrdzavejúcej ocele, 25-4,0 HGJ Zvýšená čelná príruba
