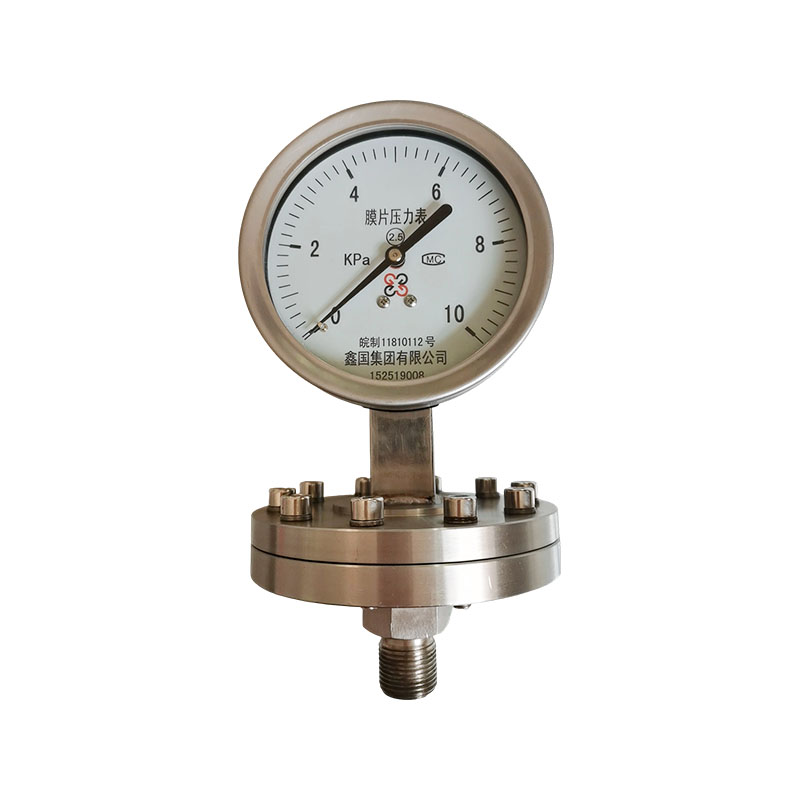

Membránový tlakomer série XG/Y-M

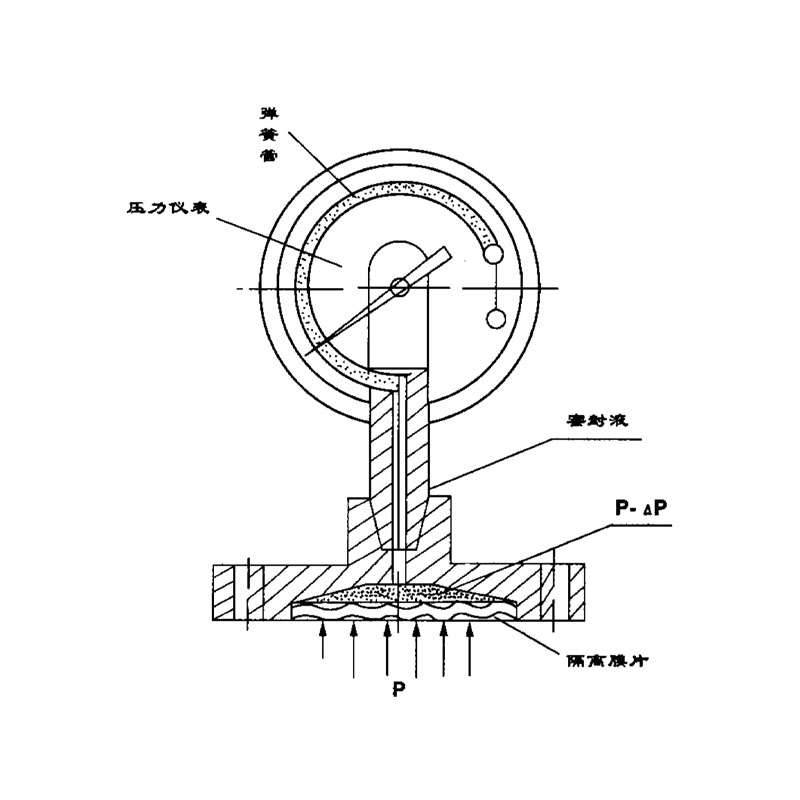

Membránový tlakomer série XG/Y-M je prístroj na nepriame meranie tlaku, ktorý sa skladá z hlavice tlakomeru a membránového izolátora. Testované médium sa dotýka iba izolačnej membrány a príruby/spoja a nevnikne do vnútra hlavy tlakomeru. Tlak média poháňa deformáciu membrány a cez utesnenú kvapalinu na prenos tlaku naplnenú vo vnútri izolátora sa tlak prenáša na pružinovú trubicu hlavy merača, čím sa dosiahne miestne zobrazenie tlaku.

Výhody produktu:
1. Izolácia a ochrana na zabezpečenie pohybu prístroja
Merané médium je úplne oddelené od vnútorného pohybu tlakomeru membránou. Korozívne, vysoko viskózne, ľahko kryštalizujúce médiá obsahujúce pevné častice sa nedostanú priamo do kontaktu s citlivými komponentmi tlakomeru, čím sa zabráni korózii, zablokovaniu a poškodeniu strojčeka.
2. Prispôsobte sa drsným a zložitým médiám
Dokáže merať vysoko korozívne kvapaliny, viskózne kaly a médiá s nečistotami, ktoré bežné nerezové tlakomery nezvládnu. Na rozšírenie použiteľného stredného rozsahu tlakomerov možno použiť aj membránové tlakomery.
3. Proti upchávaniu, nie je ľahké uviaznuť na merači
Médium nevstúpi do vnútorného prietokového kanála merača a nevzniknú žiadne problémy, ako je akumulácia kryštálov, zaseknutie častíc alebo zaseknutie ukazovateľa, čo výrazne znižuje pravdepodobnosť zlyhania.
4. Široká škála materiálových možností
Membránová membrána môže byť vyrobená z rôznych materiálov, ako je 316L, Hastelloy, Monel, PTFE atď., a môže byť flexibilne vybraná pre rôzne silné korózne podmienky, aby vyhovovala potrebám merania chemických špeciálnych médií.
5. Stabilný výkon merania
Vnútorne naplnený izolačnou kvapalinou na prenos tlaku, prenos tlaku je citlivý a presný, tlakový signál je stabilný a presnosť merania je spoľahlivá; Môže byť použitý s bežnými elektrickými kontaktmi odolnými voči nárazom a telom z nehrdzavejúcej ocele.
6. Flexibilný inštalačný formulár
Existujú priame, prírubové a závitové možnosti a môže byť tiež vybavený diaľkovými membránovými zariadeniami, ktoré uľahčujú rôzne inštalačné rozhrania pre nádrže a potrubia a uľahčujú demontáž a údržbu.

Hlavné predajné miesta:
1. Izolačná štruktúra membrány úplne oddeľuje médium od pohybu, čím zabraňuje korózii a zablokovaniu a zabraňuje zaseknutiu ukazovateľa a poškodeniu pohybu.
2. Vhodné pre zložité a drsné médiá, dokáže merať vysoko viskózne, ľahko kryštalizujúce, častice nesúce a silne korozívne médiá, čím rieši pracovné podmienky, ktoré sa nedajú merať bežnými tlakomermi.
3. Pre membránu je k dispozícii viacero materiálov, vrátane 316L, Hastelloy, PTFE atď., ktoré možno flexibilne vybrať pre rôzne scenáre korózie a majú veľkú prispôsobivosť.
4. Viacero spôsobov pripojenia, vrátane možností závitu a príruby, je možné spárovať s nárazuvzdornými a elektrickými kontaktnými hlavami, aby vyhovovali potrebám merania tlaku a riadenia alarmov.
5. Bezpečné a odolné, blokuje únik nebezpečných médií, znižuje frekvenciu výmeny prístroja a znižuje náklady na údržbu na mieste.

Kontaktujte nás
PREV：Sanitárny membránový manometer XG/Y-MĎALEJ：Tlakomer z nehrdzavejúcej ocele série XG/Y-B
FAQ Výkonové špecifikácie

Q1: Aký je rozdiel medzi membránovým tlakomerom a bežným tlakomerom z nehrdzavejúcej ocele?
Odpoveď: Médium bežných tlakomerov z nehrdzavejúcej ocele sa priamo dotýka vnútornej pružinovej trubice; Membránový tlakomer sa spolieha na membránu, ktorá úplne oddeľuje procesné médium od pohybu hlavy merača. Vhodné pre silne korozívne, viskózne, kryštalické a granulované médiá, aby sa zabránilo korózii a blokovaniu pohybu. Membránové tlakomery sú uprednostňované pre drsné médiá, ktoré nie je možné zvládnuť bežnými manometrami z nehrdzavejúcej ocele.

Q2: Ako si vybrať materiál membrány?
A: Membrána 316L sa všeobecne používa pre slabé korózne podmienky; Pre silné acidobázické a chemické médiá použite zliatinu Hastelloy; Kvôli silnej korózii a vysokej permeabilite média je možné zvoliť membránu potiahnutú PTFE a výber je potrebné potvrdiť na základe skutočného zloženia média.

Q3: Vydržia membránové tlakomery vibrácie?
Odpoveď: Iste, výber olejom naplneného a nárazuvzdorného membránového tlakomeru pre hlavu merača sa dokáže vyrovnať s podmienkami vibrácií a tlakových pulzácií, ako sú čerpadlá a kompresory; Bežné bezolejové meracie hlavy nie sú vhodné na miesta s vysokými vibráciami.

Otázka 4: Čomu treba venovať pozornosť pri používaní membránového tlakomera a aké poruchy sa môžu vyskytnúť?
Odpoveď: Je prísne zakázané používať ho pod pretlakom, aby nedošlo k deformácii a poškodeniu membrány; Nerozoberajte oblasť membrány svojvoľne, aby ste zabránili úniku izolačnej kvapaliny; Keď je teplota média príliš vysoká, odporúča sa inštalovať zariadenie na odvádzanie tepla. Bežné chyby zahŕňajú poškodenie membrány, únik izolačnej kvapaliny, nepresné údaje a potrebu včasnej údržby a výmeny.

Teplotné charakteristiky membránového tlakomera
Systém membránového tlakomeru je naplnený tesniacou kvapalinou ako médiom prenášajúcim tlak. Preto jeho teplotný vplyv súvisí s koeficientom objemovej rozťažnosti tesniacej kvapaliny, tuhosťou membrány a teplotou časti nesúcej tlak. Vplyv je zrejmý najmä pri nízkorozsahových tlakových prístrojoch. Vo všeobecnosti, špecifikovaná chyba teploty časti nesúcej tlak nesmie byť väčšia ako 0,1 %/°C. Celkový teplotný účinok membránového tlakomera je teda súčtom teplotného účinku všeobecného tlakomera a teplotného vplyvu na tlakovú časť membránového tesnenia.

Rozdiel hladiny kvapaliny v membránovom tlakomere

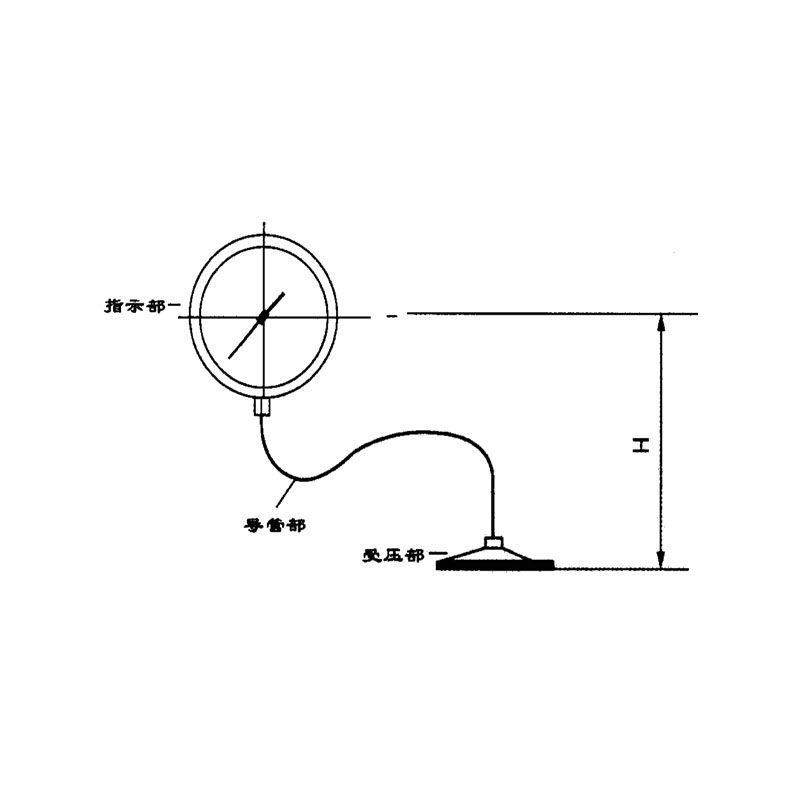

Najmä pri membránových tlakomeroch s pružnou pripojovacou kapilárou dôjde k rozdielu hladiny kvapaliny ΔP, keď sú tlaková membrána a všeobecný tlakomer inštalované v rôznych výškach. Tento faktor sa musí brať do úvahy pre presné meranie.

\△P=d·h    d- Špecifická hmotnosť tesniacej kvapaliny; h - Rozdiel hladiny kvapaliny
100011-uT3j 100002-S9dF

Odolnosť membránového tlakomera proti korózii

Odolnosť membránového tlakomera proti korózii môže byť zaručená správnym výberom materiálov pre membránu, prírubu a tesniace tesnenie, ktoré sú v kontakte s meraným médiom.
Materiály membrány: 0Cr17Ni12Mo2 (316), zliatina Monel (Cu30Ni70), Hastelloy (H276C), tantal (Ta) a fluoroplast F4.
Materiály prírub: Nerezová oceľ 0Cr17Ni12Mo2 (316); nerezová oceľ potiahnutá fluoroplastom (316 F4).
Tesniace materiály: Nitrilová guma, fluorokaučuk, silikónová guma a fluoroplast.

Výber príruby
Bežné normy série prírub sú zostavené v súlade s normami GB (Čína), HGJ (Ministerstvo chemického priemyslu), DIN (Nemecko), JIS (Japonsko), ANSI (USA) a ďalšími normami pre príruby, ako aj s domácimi praktickými aplikačnými podmienkami pre výber používateľov. Prijateľné sú aj špeciálne objednávky iných špecifikácií od používateľov.

Výber tesniacej kvapaliny
Aby sa zabezpečila spoľahlivosť a bezpečnosť prevádzky membránového tlakomeru, mala by sa vybrať vhodná tesniaca kvapalina podľa rôznych aplikácií.

Tesniaca kvapalina Teplotný rozsah časti nesúcej tlak Špecifická hmotnosť g/cm³ Koeficient objemovej expanzie 1/°C Aplikácia
Silikónový olej s vysokou viskozitou -10 až 200 °C 1.07 0,95 × 10⁻³ Pre vysokoteplotný servis
Silikónový olej s nízkou viskozitou -30 až 100 °C 0.94 1,08 × 10⁻³ Všeobecná služba
Glycerínový vodný roztok -5 až 100 °C 1.27 0,61 × 10⁻³ Obsluha na úrovni potravín
Rastlinný olej -5 až 100 °C 0.93 1,03 × 10⁻³ Obsluha na úrovni potravín
Fluórový olej -30 až 150 °C 1.93 0,75 × 10⁻³ Vodík, kyslík
