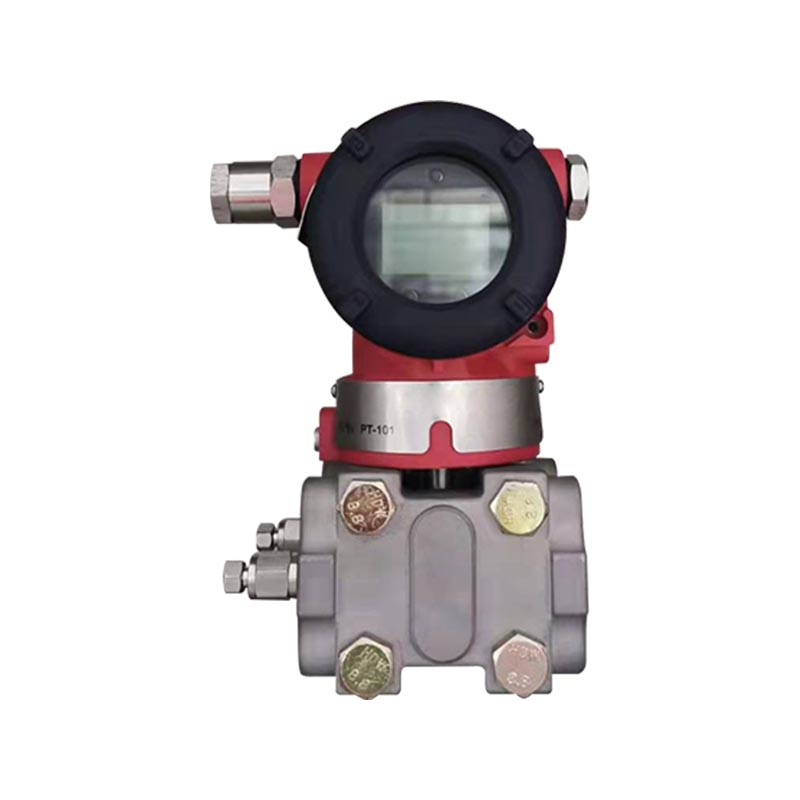

XG3051DP Prevodník diferenčného tlaku

Predstavenie produktu:
XG3051DP patrí ku kapacitnému inteligentnému diferenčnému tlakovému vysielaču série 3051, ktorý využíva princíp kapacitného snímania na konverziu tlakového rozdielu meraného média na 4-20mA štandardný signál HART. Môže sa použiť na meranie procesných parametrov, ako je diferenčný tlak, hladina kvapaliny, prietok, hladina kvapaliny v uzavretej nádobe, tlakový rozdiel v potrubí atď. Je široko používaný v riadiacich systémoch DCS a PLC.

Aplikačný priemysel:
1. Petrochemický priemysel: hladina kvapaliny v reakčnej nádobe, prietok potrubia, rozdiel tlaku filtra, hladina kvapaliny v nádrži, široko používaný v podmienkach odolných voči výbuchu.
2. Energetika: monitorovanie kotlových a turbínových systémov v elektrárňach, prietok pary a vody, podtlak pece, hladina kvapaliny v nádobe a rozdiel tlakov vo filtri.
3. Úprava vody/ochrana životného prostredia: procesy čistenia odpadových vôd a vody, hladina nádrže, prietok potrubím, rozdiel tlakov filtra.
4. Hutnícky priemysel: Meranie rozdielu tlaku tekutín, hladiny média a prietoku procesným potrubím v taviacich procesoch.
5. Papierenský priemysel: hladina celulózovej kvapaliny, rozdiel tlaku filtra, meranie prietoku v procese.

Kontaktujte nás
PREV：XG3051LT Snímač hladiny diferenčného tlaku kvapalinyĎALEJ：XG3051DP Diaľkový vysielač diferenčného tlaku
FAQ Výkonové špecifikácie Funkčné špecifikácie Inštalácia Pokyny na pripojenie procesu Elektrické pripojenia Tabuľka kódov modelov a špecifikácií Fyzické špecifikácie

Q1: Aké parametre môže XG3051DP merať?
Odpoveď: Toto je vysielač diferenčného tlaku, ktorý meria diferenčný tlak vo svojom jadre. Prostredníctvom konverzie diferenciálneho tlaku môže merať prietok potrubím, hladinu kvapaliny v uzavretej nádobe, tlakový rozdiel pred a za filtrami a podtlak pece. Nie je možné priamo merať absolútny tlak. Pri meraní prietoku je možné aktivovať funkciu HART druhej odmocniny na výstupné signály prietoku.

Q2: Aký je dôvod nepresného výstupného signálu vysielača a veľkého posunu nuly?
Odpoveď: V pretlakovom a podtlakovom potrubí dochádza k netesnostiam, upchávaniu a hromadeniu tekutín; ② Chyba nastavenia migrácie rozsahu; ③ Náhle zmeny teploty prostredia; ④ Membrána je vystavená pretlakovému nárazu. Uprednostnite kontrolu impulzného potrubia a prekalibrujte nulu a rozsah pomocou ovládača HART.

Otázka 3: Aké sú bezpečnostné opatrenia pre dvojvodičové zapojenie XG3051DP?
Odpoveď: Pri použití dvojvodičového systému DC24V bez rozlišovania medzi kladnými a zápornými signálovými vedeniami nepresiahne maximálne zaťaženie obvodu 500 Ω; HART komunikácia vyžaduje obvod zapojený do série s odporom 250 Ω; Prísne dodržiavajte špecifikácie ochrany proti výbuchu pre elektroinštaláciu v situáciách s ochranou proti výbuchu a zaistite spoľahlivé uzemnenie krytu.

Q4: Aké prevádzkové podmienky vyžadujú výmenu membrán iných ako 316L?
Odpoveď: Testované médium je vysoko korozívne médium (silná kyselina, silná alkália, vysoký obsah chloridových iónov), 316L bude korodovať a je potrebné zvoliť fólie Hastelloy C, Monel alebo Tantal; Hygienické podmienky potravín a liečiv vyžadujú prispôsobené hygienické membránové štruktúry.

Referenčná presnosť pre nastavenie rozsahu
(Vrátane nulovej linearity, hysterézie a opakovateľnosti) ± 0,075 %
Ak TD＞10 (TD = maximálne rozpätie / upravené rozpätie), presnosť je: ±(0,0075 × TD)%
Presnosť výstupu s druhou odmocninou je 1,5-násobok vyššie uvedenej lineárnej referenčnej presnosti.

Vplyv okolitej teploty

Kód rozpätia Celkový účinok od -20 ℃ ~ 65 ℃
A ±(0,45 x TD 0,25) % x rozpätie
B ±(0,30 x TD 0,20) % x rozpätie
C/D/E ±(0,20 x TD 0,10) % x rozpätie
Kód rozpätia Celkový efekt pre -40 ℃ ~ -20 ℃ a 65 ℃ ~ 85 ℃
A ±(0,45 x TD 0,25) % x rozpätie
B ±(0,30 x TD 0,20) % x rozpätie
C/D/E ±(0,20 x TD 0,10) % x rozpätie
Účinok mimo dosahu ±0,075 % x rozpätie

Vplyv statického tlaku

Kód rozpätia Množstvo účinku
A ±(0,15%URL 0,10%Span) / 4MPa
B ±(0,10%URL 0,075%Span) / 16MPa
C/D/E ±(0,05%URL 0,05%Span) / 16MPa

Pretlakový efekt

Kód rozpätia Množstvo účinku
A ±0,2 % × rozpätie / 4 MPa
B ±0,2 % × rozpätie / 16 MPa
C/D/E ±0,1 % × rozpätie / 16 MPa

Dlhodobá stabilita

Kód rozpätia Množstvo účinku
A ±0,5 % × rozpätie/rok
B ±0,2 % × rozpätie/rok
C/D/E ±0,1 % × rozpätie/rok

Účinok napájania: ±0,001% /10V (12-42 V DC), zanedbateľný.

Rozsah a limity
Kód rozpätia Položka kPa mbar
A Span 0,1 ~ 1 1 ~ 10
Rozsah −1 ~ 1 -10 ~ 10
B Span 0,2 ~ 6 2 ~ 60
Rozsah -6 ~ 6 -60 ~ 60
C Span 0,4 ~ 40 4 ~ 400
Rozsah -40 ~ 40 −400 ~ 400
D Span 2,5 ~ 250 25 ~ 2500
Rozsah −250 ~ 250 −2500 ~ 2500
E Span 20 ~ 2000 0,2 ~ 20 barov
Rozsah −500 ~ 2000 −5 ~ 20 barov
Parameter Špecifikácia
Rozsah Limits Voľne nastaviteľné v rámci hornej a dolnej hranice rozsahu. Na optimalizáciu výkonu sa odporúča vybrať kód rozpätia s najnižším možným pomerom zníženia.
Nastavenie nuly Nula a rozsah možno nastaviť na akúkoľvek hodnotu v rámci meracieho rozsahu za predpokladu, že: Kalibrované rozpätie ≥ Minimálne rozpätie
Efekt montážnej polohy Zmeny montážnej polohy paralelne s membránou nespôsobujú nulový posun. Ak sa poloha zmení o viac ako 90° vzhľadom na povrch membrány, dôjde k posunutiu nuly v rámci <0,4 kPa (opraviteľné nastavením nuly). Žiadny efekt rozpätia.
Výstup 2-vodičový, 4~20 mA DC, voliteľná digitálna komunikácia HART.
Voliteľný lineárny alebo odmocninový výstup.
Výstup signal limits: Imin = 3.9 mA, Imax = 20.5 mA
Alarmový prúd Režim nízkeho alarmu (min): 3,7 mA
Režim vysokého alarmu (max): 21 mA
Režim bez poplachu (podržať): podržanie platného prúdu pred poruchou
Predvolené: režim vysokého alarmu
Čas odozvy Konštanta tlmenia zosilňovacej jednotky: 0,1 s; časová konštanta snímača: 0,1~2 s (závisí od rozpätia a zníženia rýchlosti).
Dodatočná nastaviteľná časová konštanta: 0,1~60 s.
Nelineárny výstupný efekt (napr. druhá odmocnina) závisí od funkcie a možno ho vypočítať.
Čas zahrievania < 15 s
Teplota okolia -40 ~ 85 ℃
−20 ~ 65 ℃ (s LCD a O-krúžkom z fluorogumy)
Skladovacia/prepravná teplota -50 ~ 85 ℃; -40 ~ 85 ℃ (s LCD displejom)
Pracovný tlak Menovitý pracovný tlak: 16 MPa / 25 MPa / 40 MPa (tri stupne)
Limit statického tlaku Od absolútneho tlaku 3,5 kPa až po menovitý tlak. Skúšobný tlak môže byť 1,5-násobok menovitého tlaku aplikovaný na obe strany vysielača súčasne.
Jednosmerný limit preťaženia Jednosmerné preťaženie až do menovitého tlaku
Elektromagnetická kompatibilita (EMC) Pozrite si prílohu Tabuľka elektromagnetickej kompatibility na ďalšej strane

Napájanie a podmienky zaťaženia
Napájacie napätie 24 V, R ≤ (Us − 12 V) / Imax kΩ
(kde Imax = 23 mA)
Maximálne napájacie napätie 42 V DC
Minimálne napájacie napätie 12 V DC; 15 V DC (s podsvieteným LCD)
Rozsah zaťaženia digitálnej komunikácie 250 ~ 600 Ω

Elektrické pripojenie
káblová vývodka M20×1,5; svorkovnica vhodná pre vodiče 0,5 ~ 2,5 mm².

Procesné pripojenie
Dve koncové plochy príruby procesného pripojenia sú vybavené vnútornými závitmi NPT 1/4 a M10.

Spracujte pokyny na pripojenie pre jednostranné preposielanie bez preposielacích prírub

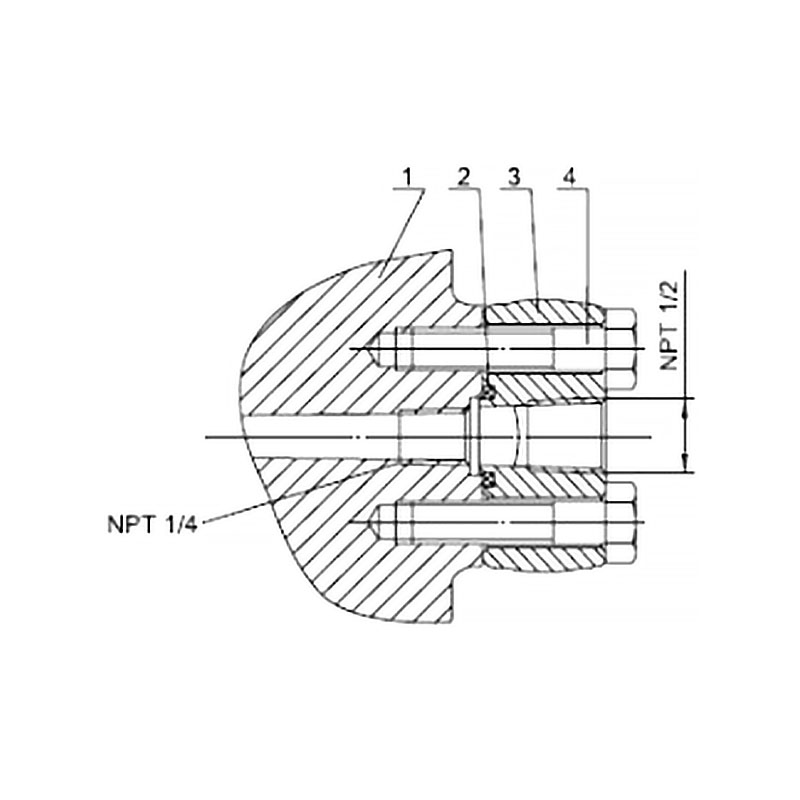

Eliptická príruba z nehrdzavejúcej ocele 1/2-NPT (kód 1) 100016 1. Príruba tlakovej komory
2. O-krúžok tesnenia
3. NPT 1/2 eliptické prírubové pripojenie
4. Skrutka

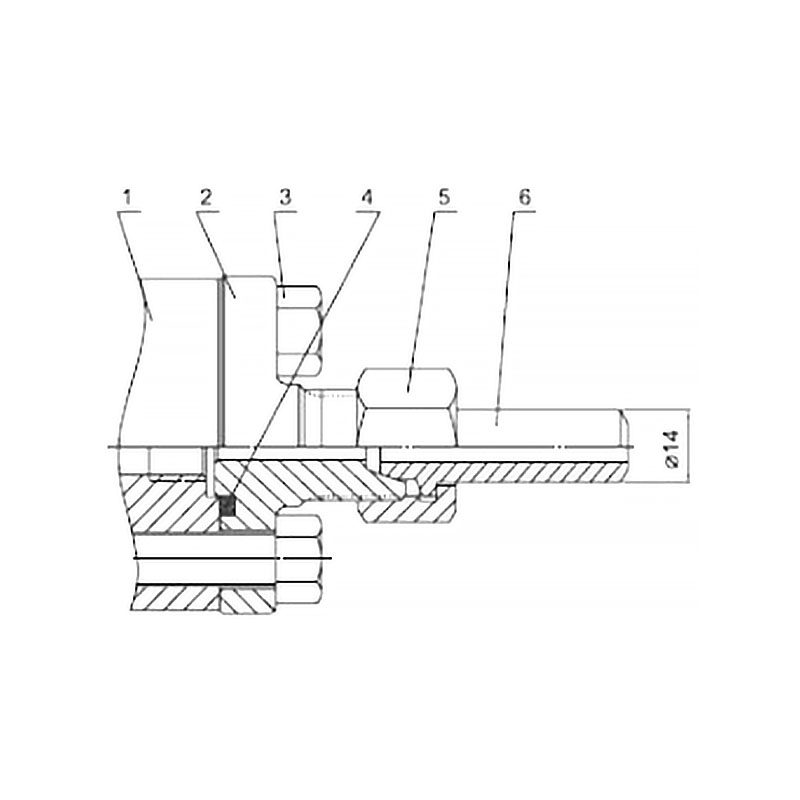

M20x1,5 T-konektor z nehrdzavejúcej ocele (kód 2) 100007 1. Príruba tlakovej komory
2. M20×1,5 T-tvarovka s vonkajším závitom
3. Skrutka
4. O-krúžok
5. Matica M20×1,5
6. Tlaková prívodná trubica

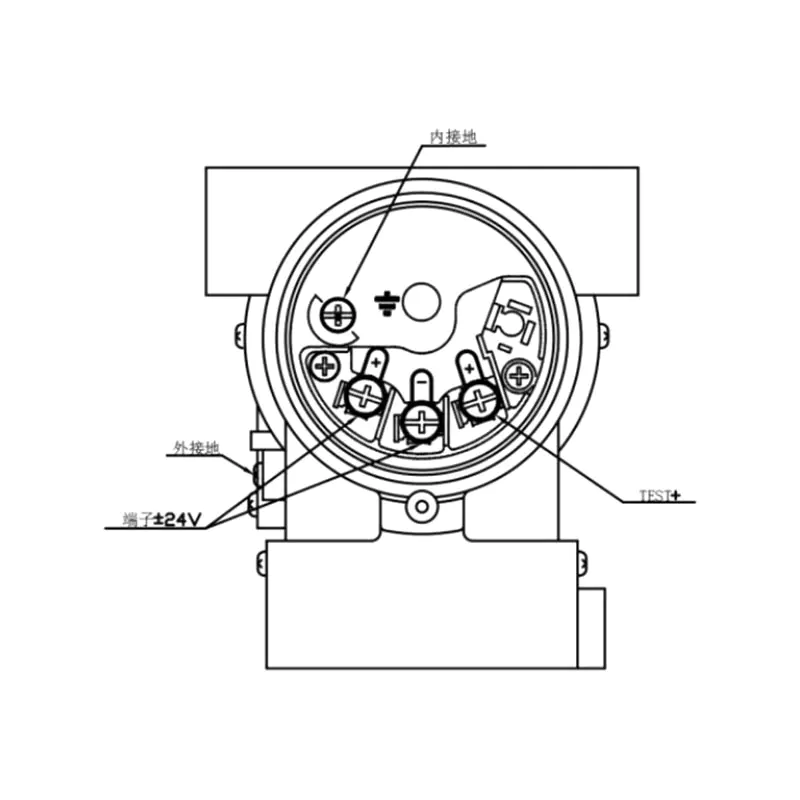

Obrázok 5: Schéma elektrického zapojenia
100025

Poznámka: Funkcia rýchleho rozhrania je ekvivalentná so signálnym terminálom.

Výber modelu prevodníka diferenčného tlaku XG3051DP-
Presnosť Výstup
1 B Základná chyba ±0,05 % 4–20 mA s komunikáciou HART
C Základná chyba ±0,075 % 4–20 mA s komunikáciou HART
D Základná chyba ±0,1 % 4–20 mA s komunikáciou HART
N 4–20 mA analógový výstup
2 2 0–100 Pa ~ 1 kPa (0-10 ~ 100 mmH₂O) / (0-1 ~ 10 mbar)
3 0–200 Pa ~ 6 kPa (0-20 ~ 600 mmH₂O) / (0-2 ~ 60 mbar)
4 0–400Pa ~ 40 kPa (0-40 ~ 4000 mmH₂O) / (0-20 ~ 400 mbar)
5 0–2,5 kPa ~ 250 kPa (0-0,25 ~ 25 mH₂O) / (0-25 ~ 2500 mbar)
6 0–30 kPa ~ 3 MPa (0-2 ~ 200 mH₂O) / (0-0,3 ~ 30 barov)
7 0–140 kPa ~ 14 MPa (0-3 ~ 300 mH₂O) / (0-1,4 ~ 140 barov)
3 Materiál membrány Naplňte kvapalinu
A Nerezová oceľ 316L Silikónový olej
B Nerezová oceľ 316L Fluórovaný olej
C Hastelloy C Silikónový olej
D Hastelloy C Fluórovaný olej
E Pozlátená nehrdzavejúca oceľ 316L Silikónový olej
F Pozlátená nehrdzavejúca oceľ 316L Fluórovaný olej
G Nerezová oceľ 316L s povrchovou úpravou FEP Silikónový olej
T Tantal Silikónový olej
4 Menovitý pracovný tlak
0 0,2 MPa (len pre rozsah A)
7 7MPa (iba pre rozsah A)
1 16 MPa
2 25 MPa
3 40 MPa
5 Procesné pripojenie
N 1/4" NPT a závitový otvor M10 Žiadny odvzdušňovací ventil
B 1/4" NPT a závitový otvor M10 Odvzdušňovací ventil namontovaný na zadnej čelnej ploche príruby
U 1/4" NPT a závitový otvor M10 Odvzdušňovací ventil namontovaný na hornej strane príruby
D 1/4" NPT a závitový otvor M10 Odvzdušňovací ventil namontovaný na spodnej strane príruby
V 1/4" NPT a závitový otvor M10 Vertikálna montážna príruba (s odvzdušňovacím ventilom)
6 Vlhčený tesniaci materiál
N Nitril-butadiénový kaučuk (NBR)
F Fluórový elastomér (FKM)
P Polytetrafluóretylén (PTFE)
7 Materiál na bývanie
A Hliník s polyuretánovým povlakom (1/2-14NPT káblový vstup)
B Hliník s polyuretánovým povlakom (M20*1,5 káblový vstup)
C Nerezová oceľ (1/2-14NPT káblový vstup)
D Nehrdzavejúca oceľ (M20*1,5 káblový vstup)
8 Špeciálne funkcie
N žiadne
F Výstup druhej odmocniny
P Funkcia ochrany pred bleskom
O Bezolejové ošetrenie (kyslíkový servis, bezolejová plniaca kvapalina, tesnenie FKM, < 6 MPa, <60℃)
9 Montážna konzola
N žiadne
1 Plochá konzola na montáž na potrubie (uhlíková oceľ s nástrekom)
2 Ohnutá konzola na montáž na potrubie (uhlíková oceľ s nástrekom)
3 Plochá konzola na montáž na potrubie (nehrdzavejúca oceľ)
4 Ohnutá konzola na montáž na potrubie (nehrdzavejúca oceľ)
10 Procesné pripojenie Accessories
N žiadne
1 Oválna príruba z nehrdzavejúcej ocele s vnútorným závitom 1/2" NPT
2 Nerezová T-spojka s vonkajším závitom M20×1,5
3 Konektor na zváranie vonkajšieho závitu M20×1,5
11 Displej z tekutých kryštálov
N Žiadny displej
2 LCD podsvietený displej (-30℃)
3 OLED displej (-40℃)
12 Ošetrenie odolné voči výbuchu
N žiadne
A Skutočne bezpečné, NEPSI
D Nehorľavá, NEPSI (okrem ohňovzdornej káblovej vývodky)
13 Ďalšie možnosti
D Nehorľavé káblové vstupné zariadenie
E Zvýšená bezpečnosť káblového vstupu
V Nízkonapäťová verzia
T Modul ochrany pred bleskom
P Bezolejové odmasťovanie
Q S továrenským testom
Položka Popis
Materiál
Meracia kapsula Nerezová oceľ 316L
Membrána Nerezová oceľ 316L, Hastelloy C
Procesná príruba Nerezová oceľ 304
Matice a skrutky Nehrdzavejúca oceľ (A4)
Naplňte kvapalinu Silikónový olej
Tesnenie / tesnenie NBR (nitrilbutadiénový kaučuk), FKM (fluórový kaučuk), PTFE (polytetrafluóretylén)
Kryt vysielača Zliatina hliníka, povrchovo striekaná epoxidovou živicou
Tesnenie krytu NBR (nitril-butadiénový kaučuk)
Menovka Nerezová oceľ 304
Hmotnosť 3,3 kg (bez LCD, montážnej konzoly, procesného pripojenia)
Trieda ochrany krytu IP67

Tabuľka prílohy EMC (Príloha o elektromagnetickej kompatibilite）
Nie Testovacia položka Základný štandard Skúšobná podmienka Úroveň výkonu
1 Vyžarované rušenie (ohradenie) GB/T 9254-2008 Tabuľka 5 30 MHz ~ 1000 MHz Pass
2 Prevodové rušenie (jednosmerný napájací port) GB/T 9254-2008 Tabuľka 1 0,15 MHz ~ 30 MHz Pass
3 Imunita proti elektrostatickému výboju (ESD). GB/T 17626.2-2006 4kV (Kontakt) B
8 kV (vzduch)
4 Imunita vyžarovaného RF elektromagnetického poľa GB/T 17626.3-2006 10 V/m (80 MHz ~ 1 GHz) A
5 Výkonová frekvenčná odolnosť magnetického poľa GB/T 17626.8-2006 30 A/m A
6 Elektrická rýchla prechodová / nárazová imunita GB/T 17626.4-2008 2kV (5/50ns,5kHz) B
7 Prepäťová imunita GB/T 17626.5-2008 1 kV (od linky k linke) B
2 kV (vedenie so Zemou) (1,2 us/50 us)
8 Imunita proti prevádzanému rušeniu, indukovaná RF poľami GB/T 17626.6-2008 3V (150kHz ~ 80MHz) A

Poznámky:
(1) Úroveň výkonu A: Počas testu zostáva výkon normálny v medziach technických špecifikácií.
(2) Úroveň výkonu B: Počas testu môže dôjsť k dočasnému zhoršeniu alebo strate funkcie alebo výkonu, ale môže sa automaticky obnoviť. Aktuálny prevádzkový stav, uložené údaje a jeho parametre zostávajú nezmenené.

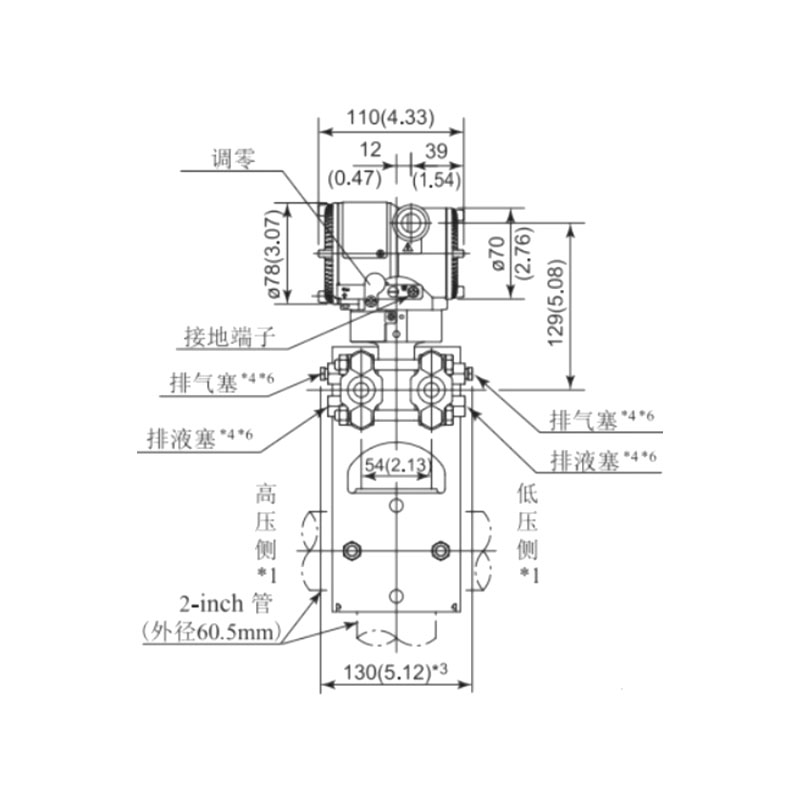

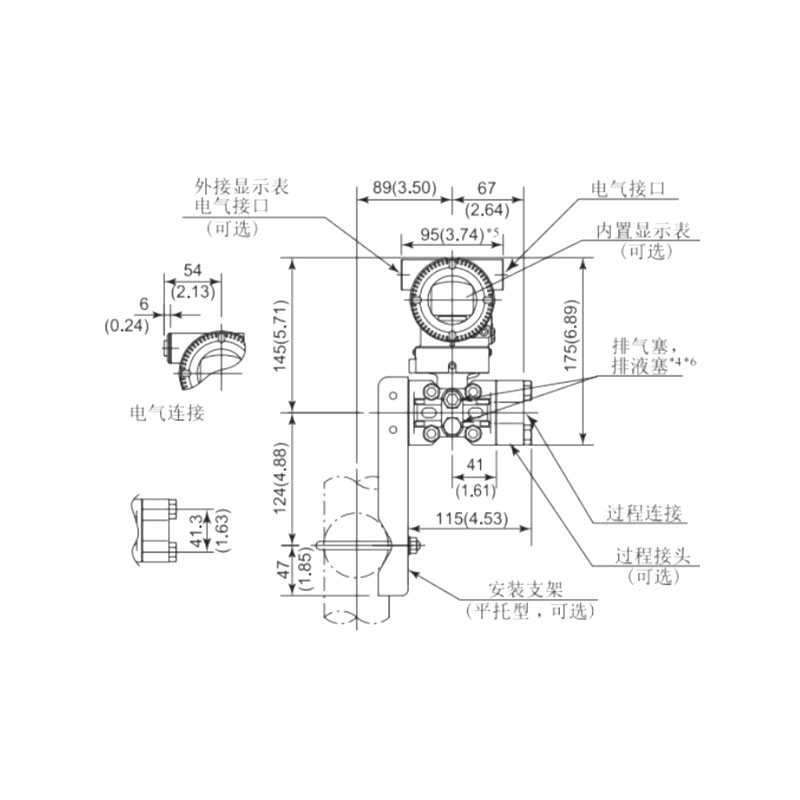

Horizontálne pripojenie potrubia (predný pohľad) Horizontálne pripojenie potrubia (pohľad zboku)
100041 100032

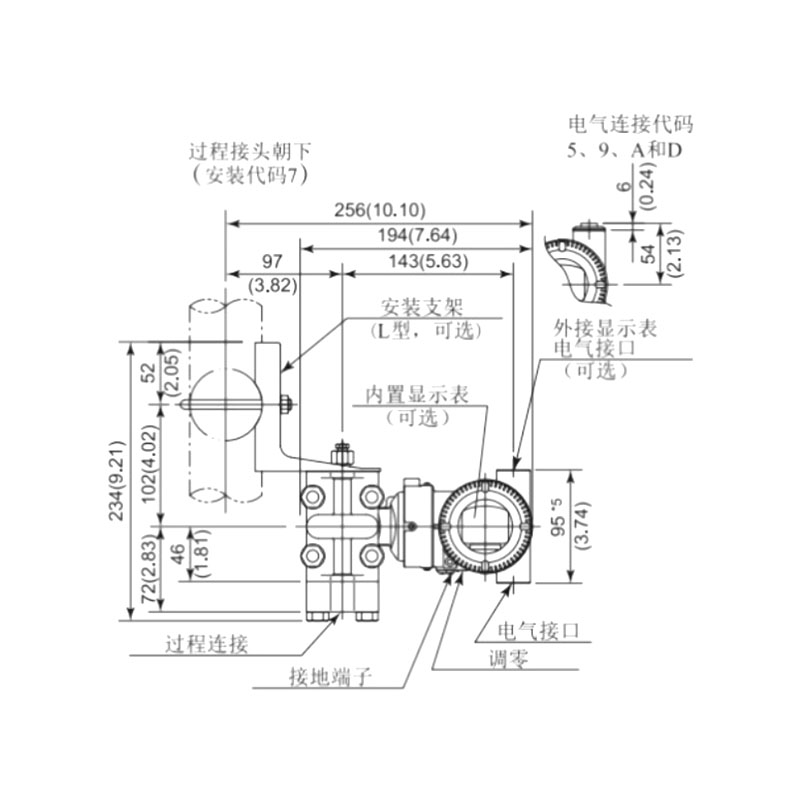

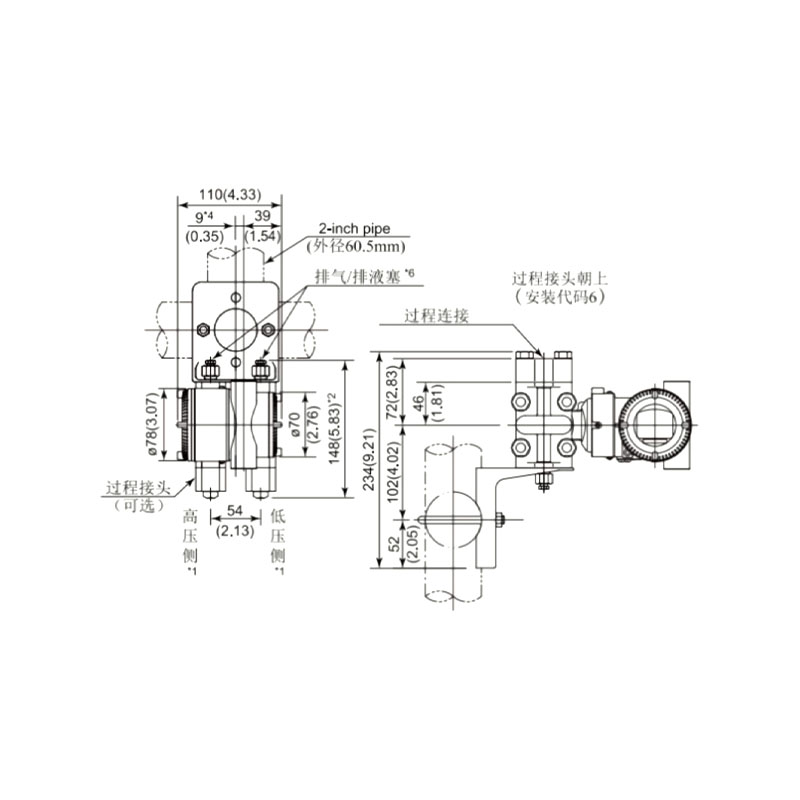

Vertikálna montáž (konektor smerujúci nadol) Vertikálna montáž (konektor smerujúci nahor)
100023 100014
